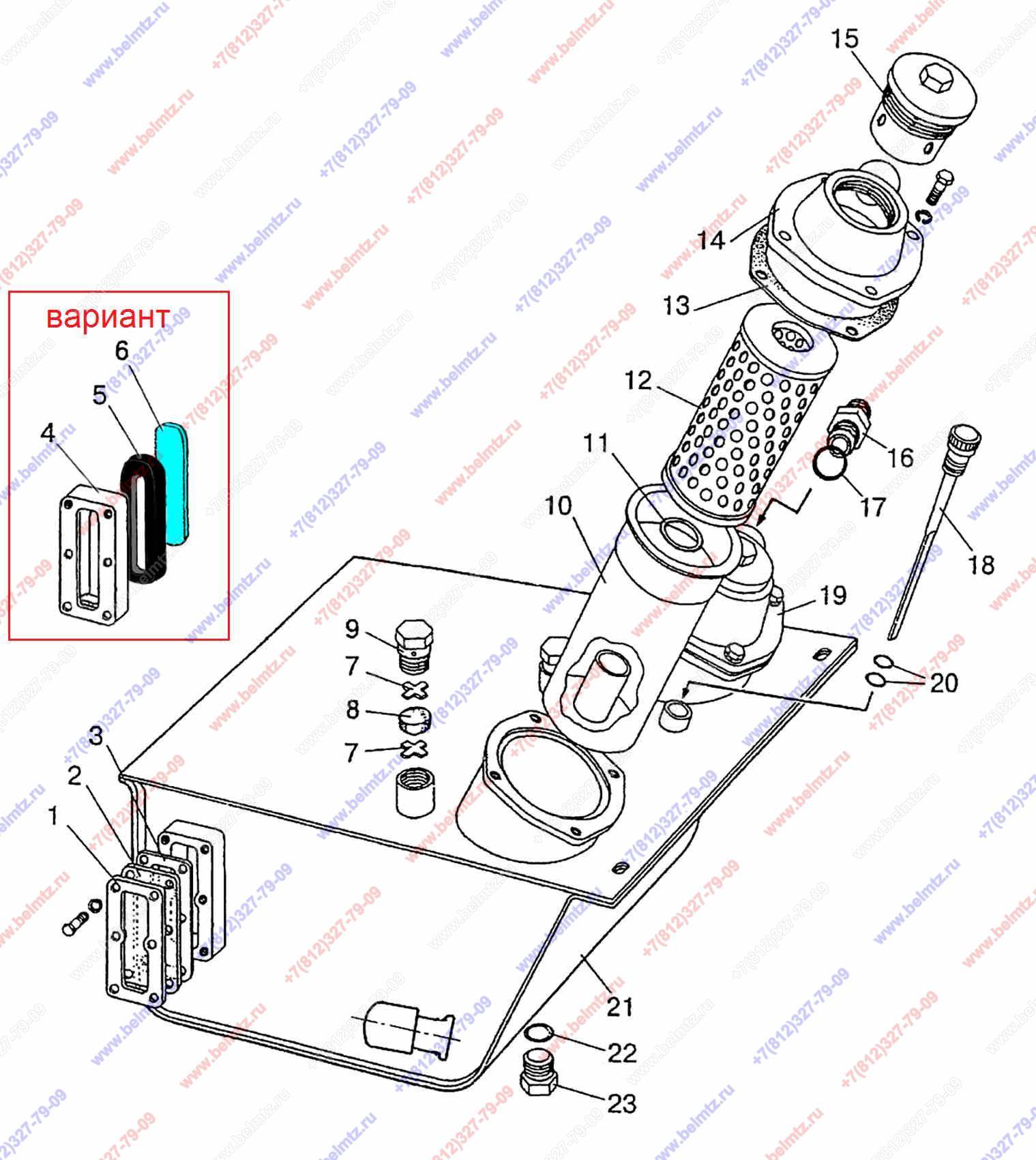

  • Группа 46. Гидросистема. Подгруппа 4608. Бак. МТЗ-1523

Используется в Каталогах

Беларус-1523

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
0
Ремкомплект МТЗ-1221 прокладок КПП (паронит 1,0мм) КН-7236-01
КН-7236-01
1
10
0
Ремкомплект МТЗ-1523 КПП (паронит 1мм) КН-4233-01
КН-4233-01
1
1
1
85-4608088 Пластина
85-4608088
1
3
2
85-4608087 Указатель маслянного бака
85-4608087
1
3
85-4608086-А Прокладка
85-4608086-А
1
4
85-4608088-Б Корпус
85-4608088-Б
1
2
5
85-4608086-Б Уплотнитель
85-4608086-Б
1
5
85-4608086-В Уплотнитель
85-4608086-В
1
6
85-4608087-Б1 Указатель маслянного бака
85-4608087-Б1
1
7
7
50-4608062 Шайба сапуна
50-4608062
4
8
50-4608063 Фильтр
50-4608063
2
9
50-4608059 Пробка сапуна
50-4608059
2
10
822-4608020-А Корпус
822-4608020-А
2
11
Кольцо 041,0х4,6 (042-050-46-2-4)
042-050-46-2-4
2
32
12
Фильтр Элемент масляный ПРМ-635 (гидрав) аналог М-635 и 411
ПРМ-635
2
29
12
Фильтр Элемент масляный ФЭГ 3-25 (гидрав) аналог ПРМ-635 и 411
ФЭГ 3-25
2
1
13
822-4608112 Прокладка
822-4608112
2
14
1522-4608211-01 Крышка
1522-4608211-01
1
15
822-4608030 Пробка
822-4608030
2
16
85-4607034 Штуцер
85-4607034
1
17
Кольцо 026,50х3,0 (027-032-30-2-2)
027-032-30-2-2
1
18
70-4608065-А Масломер
70-4608065-А
1
19
1522-4608211 Крышка
1522-4608211
1
20
Кольцо 010,60х2,5 (011-015-25-2-4)
011-015-25-2-4
2
37
21
1522-4608220 Корпус
1522-4608220
1
22
Кольцо 016,6х3,0 (017-022-30-2-2)
017-022-30-2-2
2
5
23
50-4608027-В Пробка
50-4608027-В
2
