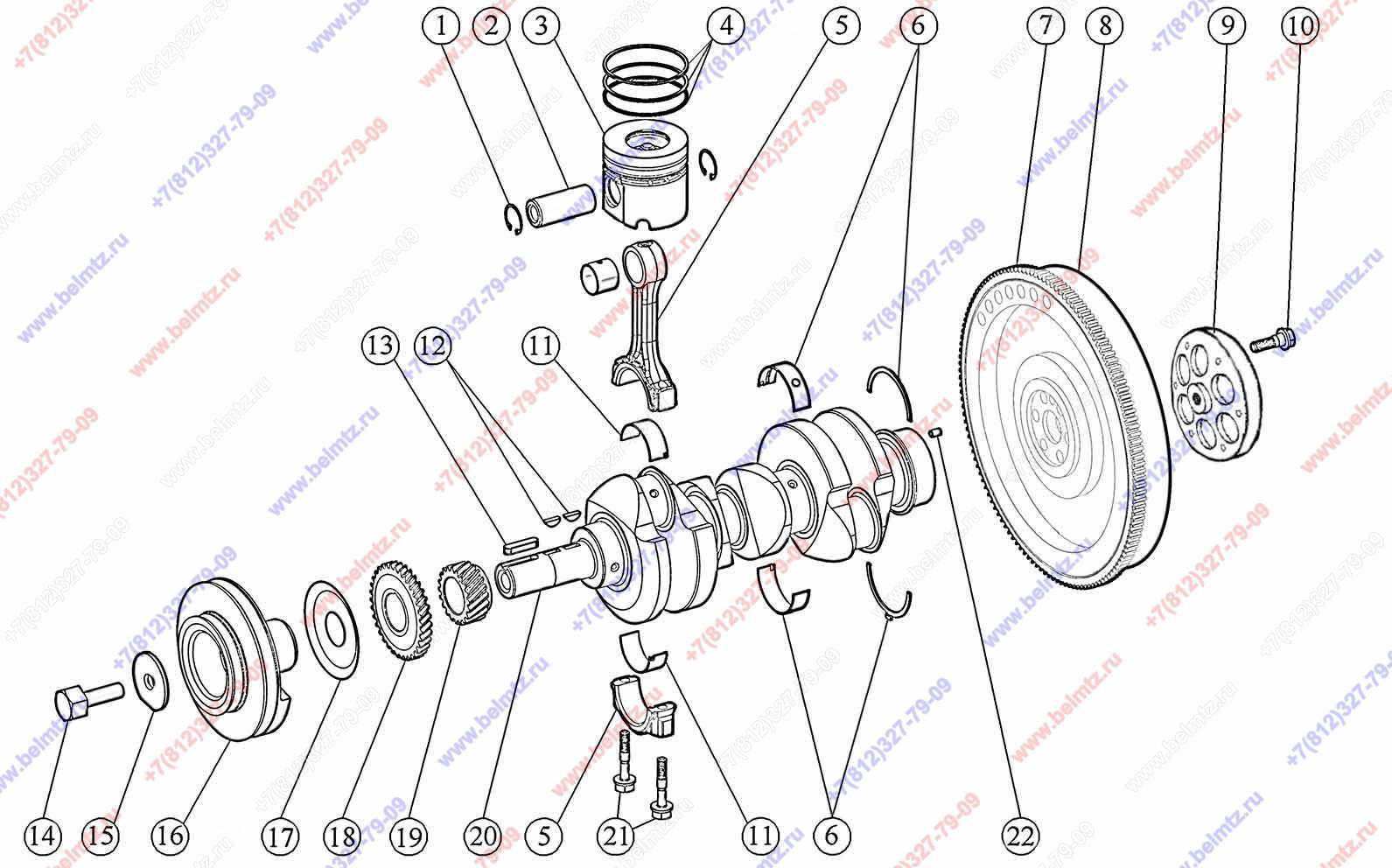

  • Группа 10. Механизмы дизеля. Подгруппа 1004, 1005. Вал коленчатый и маховик. Шатуны. Дв.ММЗ-3LD МТЗ-320

Используется в Каталогах

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
0
3LD-1005015 Вал коленчатый снят с пр-ва с2013г. теперь только 3LD-1005015-Б
3LD-1005015
1
1
3LD-1004022 Кольцо поршневого пальца
3LD-1004022
6
2
К 3LD-1004042 Палец поршневой
К 3LD-1004042
3
3
3LD-1004021 Поршень
3LD-1004021
3
4
Кольца поршневые 3LD-1004060 (3LD-1004062-1шт, 3LD-1004063-1шт, 3LD-1004080-1шт)
3LD-1004060
3
5
3LD-1004100-А1
3
3
6
А23.01-69-3LD CБ Н1 Комплект коренных вкладышей с полукольцами
А23.01-69-3LD CБ Н1
1
6
А23.01-69-3LD CБ Н2 Комплект коренных вкладышей с полукольцами
А23.01-69-3LD CБ Н2
1
8
3LD-1005114
1
1
9
320.3М-1005004
1
1
11
А23.01-57-3LD CБ Н1 Комплект шатунных вкладышей
А23.01-57-3LD CБ Н1
1
11
А23.01-57-3LD CБ Н2 Комплект шатунных вкладышей
А23.01-57-3LD CБ Н2
1
13
10х8х40 ГОСТ 23360-78
1
14
260-1005054-01 Болт шкива коленвала
260-1005054-01
1
15
260-1005055 Шайба
260-1005055
1
17
3LD-1005042 Маслоотражатель коленчатого вала передний
3LD-1005042
1
22
240-1002044 Штифт
240-1002044
1
