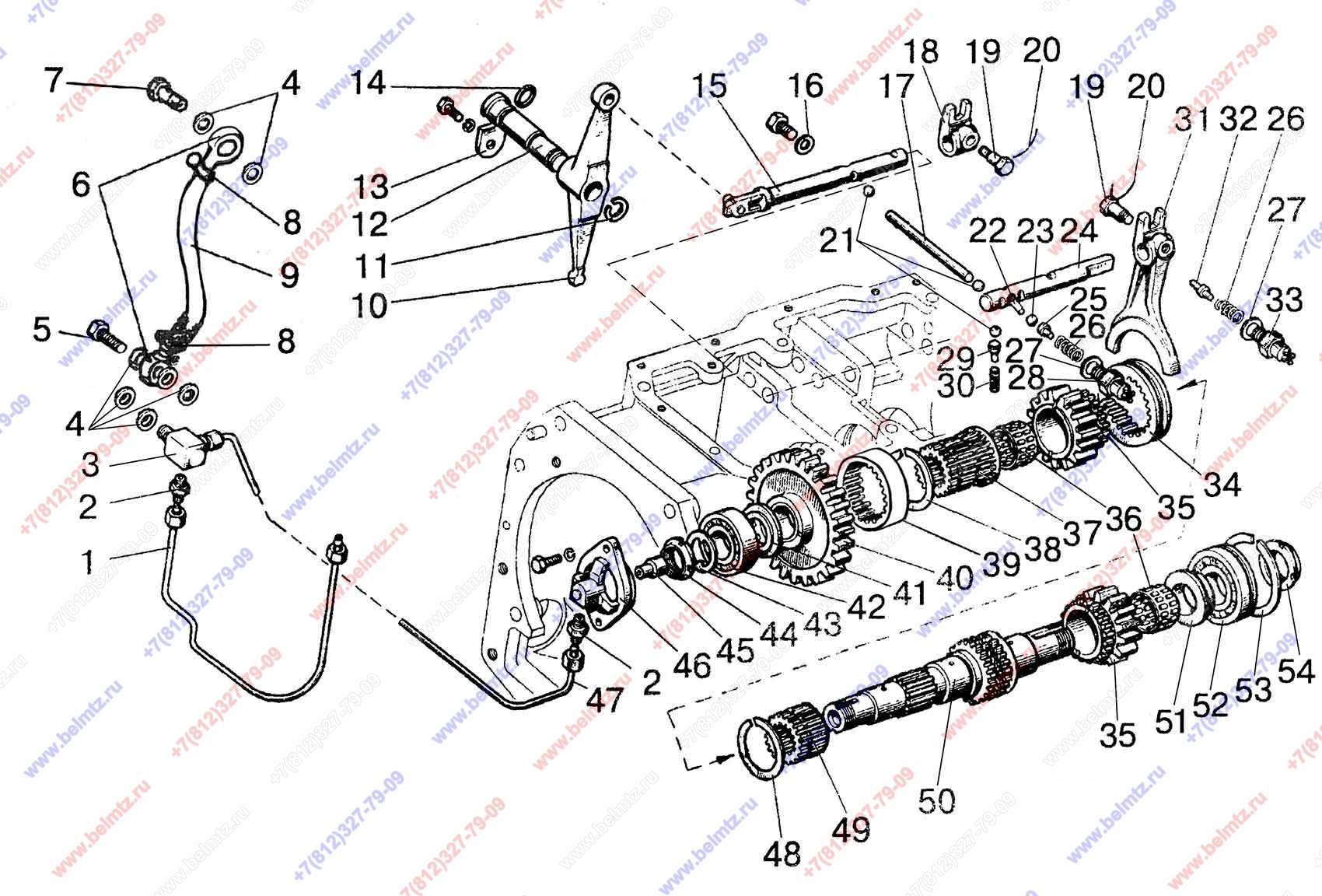

  • Группа 17 Коробка передач. Подгруппа 1701. КПП 1222-1700010-01(24F+12R). Вал пониженных передач и заднего хода. МТЗ-1523

Используется в Каталогах

Беларус-1523

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
0
1222-1702130-01 Маслопровод
1222-1702130-01
1
(6, 8, 9)
0
75-1701320 Вал
75-1701320
1
(36-1шт., 50-54)
0
80-1701310 Стакан
80-1701310
1
(2-1шт., 45, 46)
1
80-1701430 Трубка дросселя
80-1701430
1
2
80-1701549 Штуцер
80-1701549
3
3
80-1701057 Штуцер
80-1701057
1
4
Кольцо USIT M14
USIT M14
7
35
4
Кольцо медное Д-14.2х20х1,5 Д18-055-А
D14.2х20х1,5
7
114
5
240-1111103-А Болт (длинный 2 отв.)
240-1111103-А
1
18
6
Ф80-3407720 Маслопровод
Ф80-3407720
2
7
Д18-051-А Болт поворотного угольника длина резьбы 12мм
Д18-051-А
1
17
8
Хомут 12-22
12-22
2
6
9
1222-1702131-01 Шланг
1222-1702131-01
1
10
85-1702041 Коромысло
85-1702041
1
4
11
Кольцо ГОСТ 13940-86 С25 наружное
С25 ГОСТ 13940-86
1
12
85-1702042 Ось
85-1702042
1
13
85-1702043 Пластина
85-1702043
1
14
Кольцо 025,50х2,5 (026-030-25-2-2)
026-030-25-2-2
1
15
85-1702050 Поводок
85-1702050
1
2
16
85-1702051 Шайба
85-1702051
1
17
85-1702046 Палец
85-1702046
1
18
85-1702045 Поводок
85-1702045
1
1
19
80-1702108 Болт
80-1702108
2
4
20
Проволока 1,6-О-С ГОСТ 3282-74
1,6-О-С ГОСТ 3282-74
1
21
Шарик 10,0-60 ГОСТ 3722-81
10,0-60 ГОСТ 3722-81
3
22
85-1702301 Ось
85-1702301
1
23
Шарик 12,7-60 ГОСТ 3722-81
12,7-60 ГОСТ 3722-81
1
24
1522-1702035 Поводок
1522-1702035
1
2
25
85-1702305 Штифт
85-1702305
1
4
26
12-23-668-A Пружина
12-23-668-A
1
27
50-1702048 Прокладка регулировочная
50-1702048
10
28
1342.3768-02 Выключатель блокировки стартера (евроразъем)
1342.3768-02
1
14
28
ВК 12-41 Выключатель блокировки стартера (герметичный)
ВК-12-41
1
5
29
80-1704039 Направляющая
80-1704039
1
10
30
50-1702148-А Пружина
50-1702148-А
1
34
31
85-1702027 Вилка
85-1702027
1
2
32
1522-1702306 Штифт
1522-1702306
1
33
ВК 12-5 Выключатель
ВК 12-5
1
5
33
ВК 12-51 Выключатель
ВК 12-51
1
9
34
112-1701343 Муфта
112-1701343
1
4
35
1222-1701361 Шестерня Z-20
1222-1701361
2
4
36
Подшипник 664910Е радиальный роликовый с игольчатыми роликами двурядный 52*60*39мм 0,088кг
664910
2
12
37
80-1701346 Втулка
80-1701346
0
38
Кольцо ГОСТ 13940-86 2С70
2С70 ГОСТ 13940-86
1
22
39
1222-1701344 Втулка
1222-1701344
1
3
40
1520-1701340 Шестерня
1520-1701340
1
41
80-1701306 Шайба
80-1701306
1
1
42
Подшипник 12507 (NF2207) Роликовый радиальный 35*72*23мм 0,43кг
12507 КМ
1
4
43
86-1802052 Шайба
86-1802052
1
2
44
52-2308097 Гайка
52-2308097
1
3
45
80-1701053 Дроссель
80-1701053
1
11
46
80-1701311-А Стакан
80-1701311-А
1
2
47
80-1701420 Трубка
80-1701420
1
2
48
54-31-472 Кольцо пружинное
54-31-472
1
49
75-1701352 Втулка
75-1701352
1
2
50
75-1701335 Вал пониженных передач
75-1701335
1
51
80-1701339 Втулка
80-1701339
1
52
Подшипник 692309КМ
692309КМ
1
53
80-1701396 Кольцо
80-1701396
1
54
80-1701045 Гайка
80-1701045
1
5
