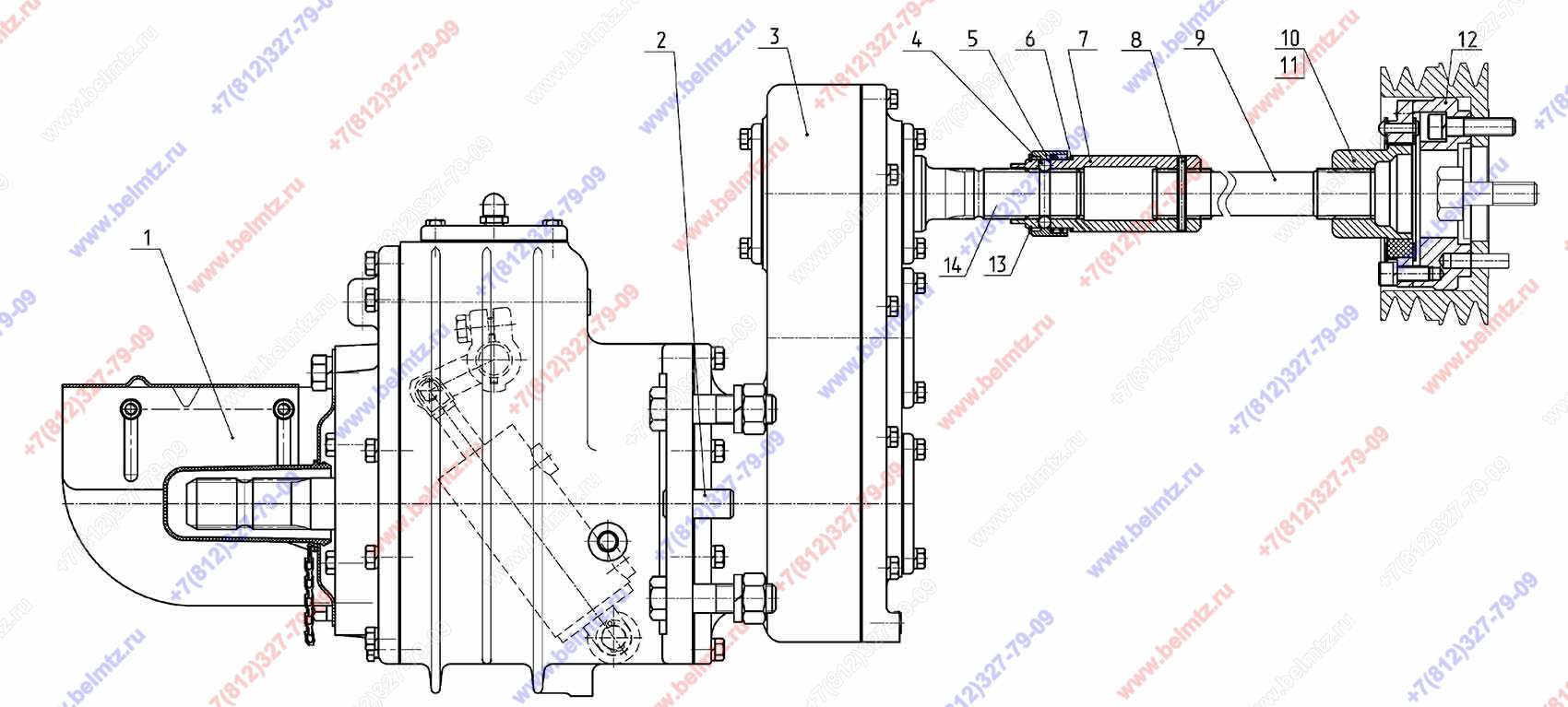

  • Группа 42. Отбор мощности. Подгруппа 4209. Передний ВОМ. МТЗ-1822/2022

Используется в Каталогах

Беларус-2022.3

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
1
2022-4209200 Ограждение
2022-4209200
1
2
50-4605027 Штифт
50-4605027
2
3
2022-4209105-Б Редуктор переднего ВОМ
2022-4209105-Б
1
4
Шарик 7,938-100 ГОСТ 3722-81
7,938-100 ГОСТ 3722-81
2
5
2022-4209014 Втулка
2022-4209014
1
6
2022-4209015 Пружина
2022-4209015
1
7
2022-4209013 Муфта
2022-4209013
1
8
Штифт А.6х30.65Г ГОСТ 14229-93
А.6х30.65Г ГОСТ 14229-93
1
9
2022-4209012-Б Вал
2022-4209012-Б
1
10
2022-4209020 Муфта
2022-4209020
1
11
Штифт 8х20 ГОСТ 3128-70
8х20 ГОСТ 3128-70
2
12
2022-4209011-Б Проставка
2022-4209011-Б
1
13
Кольцо ГОСТ 13940-86 С48 наружное
С48 ГОСТ 13940-86
1
14
2022-4209109-Б Вал
2022-4209109-Б
1
