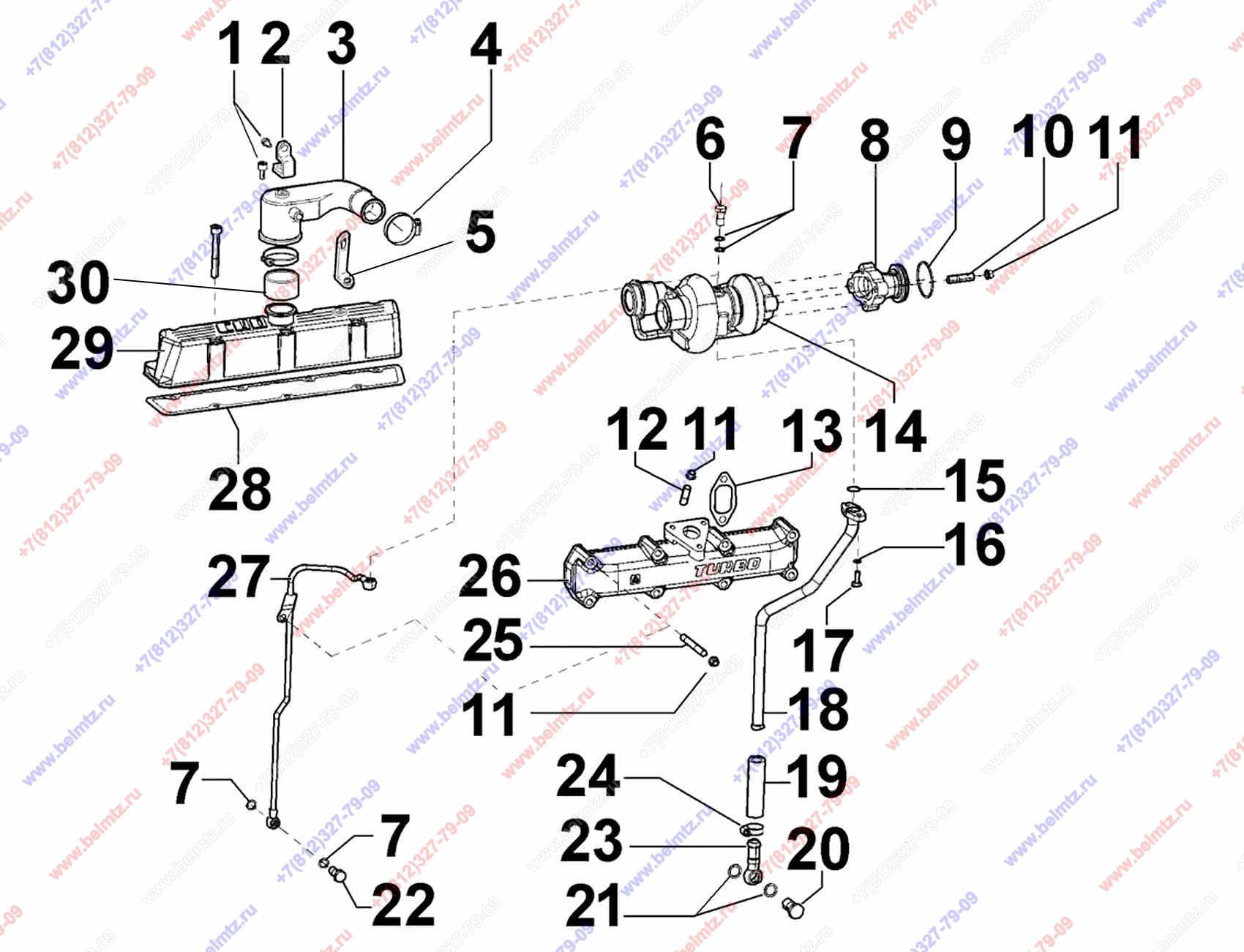

  • Группа 10. Механизмы дизеля. Подгруппа 1103. Коллектор всасывающий и выхлопной. Турбокомпрессор. МТЗ-622

Используется в Каталогах

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
1
LOMBARDINI 9730.008 Болт 6х10
ED0097300080-S
4
2
LOMBARDINI 8545.512 Кронштейн
ED0085455120-S
1
3
LOMBARDINI 2486.423 Патрубок коллектора всасывающего
ED0024864230-S
1
4
35-50
2
24
5
LOMBARDINI 8545.693 Кронштейн
ED0085456930-S
1
6
LOMBARDINI 1901.148 Болт проточный
ED0019011480-S
1
7
LOMBARDINI 4670.059 Кольцо медное D14/10.2 9.4670.059
ED0046700590-S
4
8
LOMBARDINI 3840.016 Фланец
ED0038400160-S
1
9
LOMBARDINI 8025.945 Кольцо
ED0080259450-S
1
10
LOMBARDINI 6780.053 Шпилька
ED0067800530-S
4
11
LOMBARDINI 3240.163 Гайка М8 9.3240.095
ED0032401630-S
15
12
LOMBARDINI 6780.005 Шпилька
ED0067800050-S
3
15
LOMBARDINI 1200.279 Кольцо уплотнительное DIAM.15,6X1,78
ED0012002790-S
1
16
LOMBARDINI 7565.004 Шайба 9.7565.004
ED0075650040-S
2
17
LOMBARDINI 1760.005 Болт M6X16L
ED0017600050-S
2
18
LOMBARDINI 9535.038 Трубка
ED0095350380-S
1
19
LOMBARDINI 5401.173 Шланг
ED0054011730-S
1
20
LOMBARDINI 1901.155 Болт проточный M14х1,5х27
ED0019011550-S
1
22
LOMBARDINI 1901.030 Болт проточный 9.1901.030
ED0019011930-S
1
23
LOMBARDINI 9535.040 Штуцер обратки
ED0095350400-S
1
24
12-22
2
112
25
LOMBARDINI 6780.028 Шпилька M8X55
ED0067800280-S
8
26
LOMBARDINI 2486.331 Коллектор выхлопной
ED0024863310-S
1
27
LOMBARDINI 9465.046 Трубка
ED0094650460-S
1
28
LOMBARDINI 4420.083 Прокладка всасывающего коллектора
ED0044200830-S
1
29
LOMBARDINI 2486.428 Коллектор всасывающий
ED0024864280-S
1
30
80-3003020 Шарнир правый
80-3003020
0
30
LOMBARDINI 5401.201 Шланг
ED0054012010-S
1
