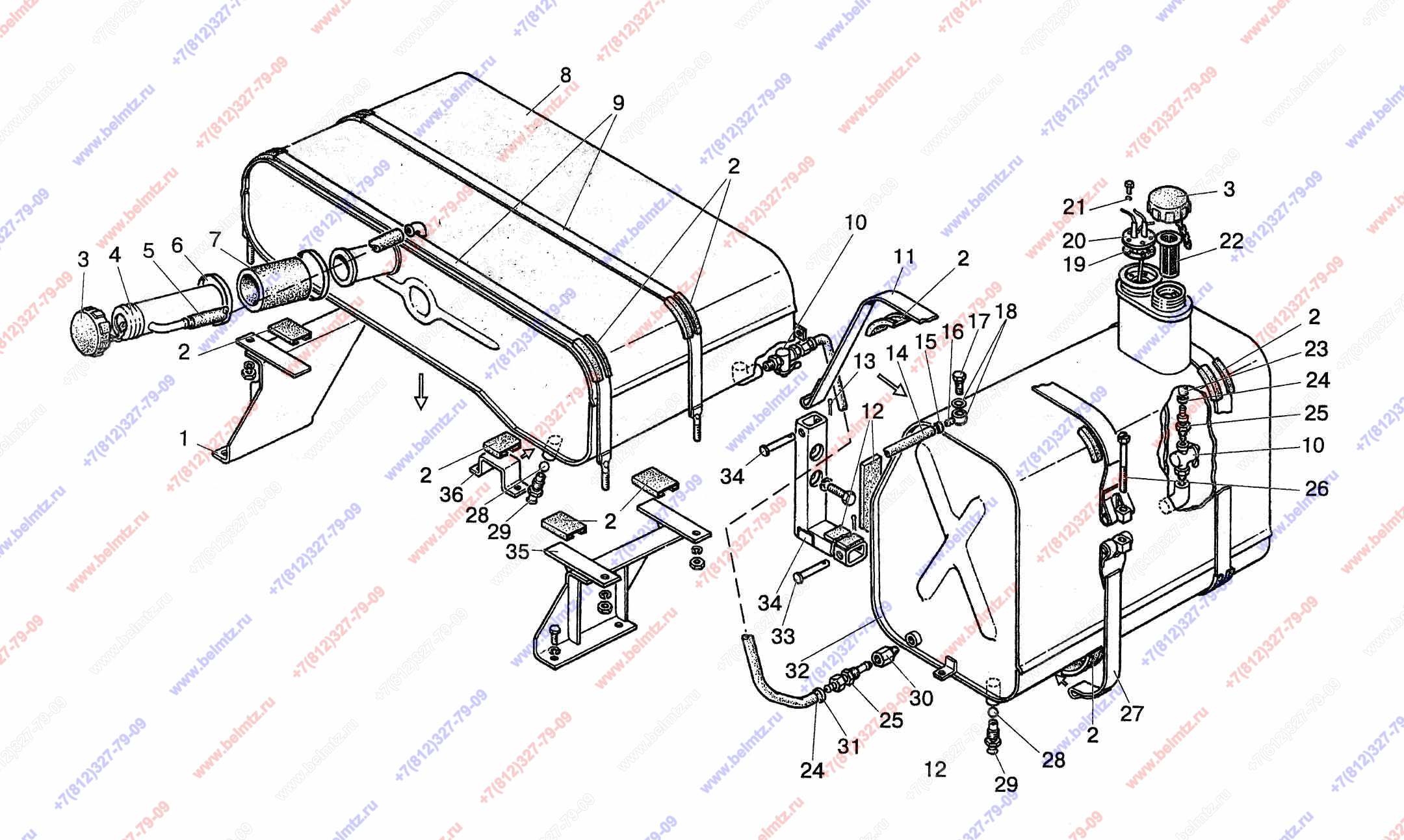

  • Группа 11. Система питания. Подгруппа 1101. Баки топливные. МТЗ-1523 ст

Используется в Каталогах

Беларус-1523

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
1
1522-1101080 Кронштейн левый
1522-1101080
1
2
Уплотнитель ПР-43-02 УМ6а
ПР-43-02
10
3
082-1103010 Пробка
082-1103010
2
4
1522-1101060 Горловина
1522-1101060
1
1
5
85-1101002 Трубка
85-1101002
1
6
Хомут ХС-66
ХС-66
2
7
70-1101035-Б-01 Рукав
70-1101035-Б-01
1
8
1522-1101010 Бак топливный
1522-1101010
1
9
1522-1101090 Хомут
1522-1101090
2
10
Краник ПП6-1-0 (КР-25) бензобака
КР25
2
20
11
1522-1101140-01 Лента
1522-1101140-01
2
2
12
1522-1101118 Прокладка
1522-1101118
4
13
Шплинт 3,2х18 ГОСТ 397-79
3,2х18.019 ГОСТ 397-79
4
14
1522-1101181 Трубка
1522-1101181
1
15
Хомут 16-27
16-27
2
34
16
50-1104786 Угольник
50-1104786
2
23
17
36-1104787 Болт (обратки форсунки) L-28мм Ф10мм
36-1104787
1
21
18
36-1104788 Прокладка
36-1104788
2
19
1522-3806026 Прокладка
1522-3806026
1
20
Датчик ДОТ 680Ч-02 указателя топлива
ДОТ-680Ч-02
1
20
Датчик РД8163.620Ч-01 указателя топлива на МТЗ-1523 бак пластиковый объем134л
РД8163.620Ч-01
1
20
Датчик РД8163.680Ч-02 указателя топлива на бак металлический объем125л
РД8163.680Ч-02
1
21
80-1101067 Шайба
80-1101067
5
22
082-1101040 Фильтр
082-1101040
1
23
1522-1101040 Топливопровод
1522-1101040
1
24
50-4605069 Втулка
50-4605069
4
25
50-1104250 Штуцер
50-1104250
3
26
1522-1101005 Болт
1522-1101005
2
27
1522-1101140 Лента
1522-1101140
2
2
28
Шарик 11.112-100 ГОСТ 3722-81
11.112-100 ГОСТ 3722-81
2
29
822-1101081 Штуцер
822-1101081
2
30
1522-1101205 Штуцер
1522-1101205
2
31
70-1101025-03 Трубка
70-1101025-03
1
32
1522-1101210 Бак
1522-1101210
1
32
1523-1101510 Бак топливный высота 98см ширина 83см длина 38см 134литра
1523-1101510
1
33
1522-1101125 Палец
1522-1101125
4
34
1522-1101130 Кронштейн
1522-1101130
2
35
1522-1101070 Кронштейн
1522-1101070
1
36
1522-1101112 Кронштейн
1522-1101112
1
