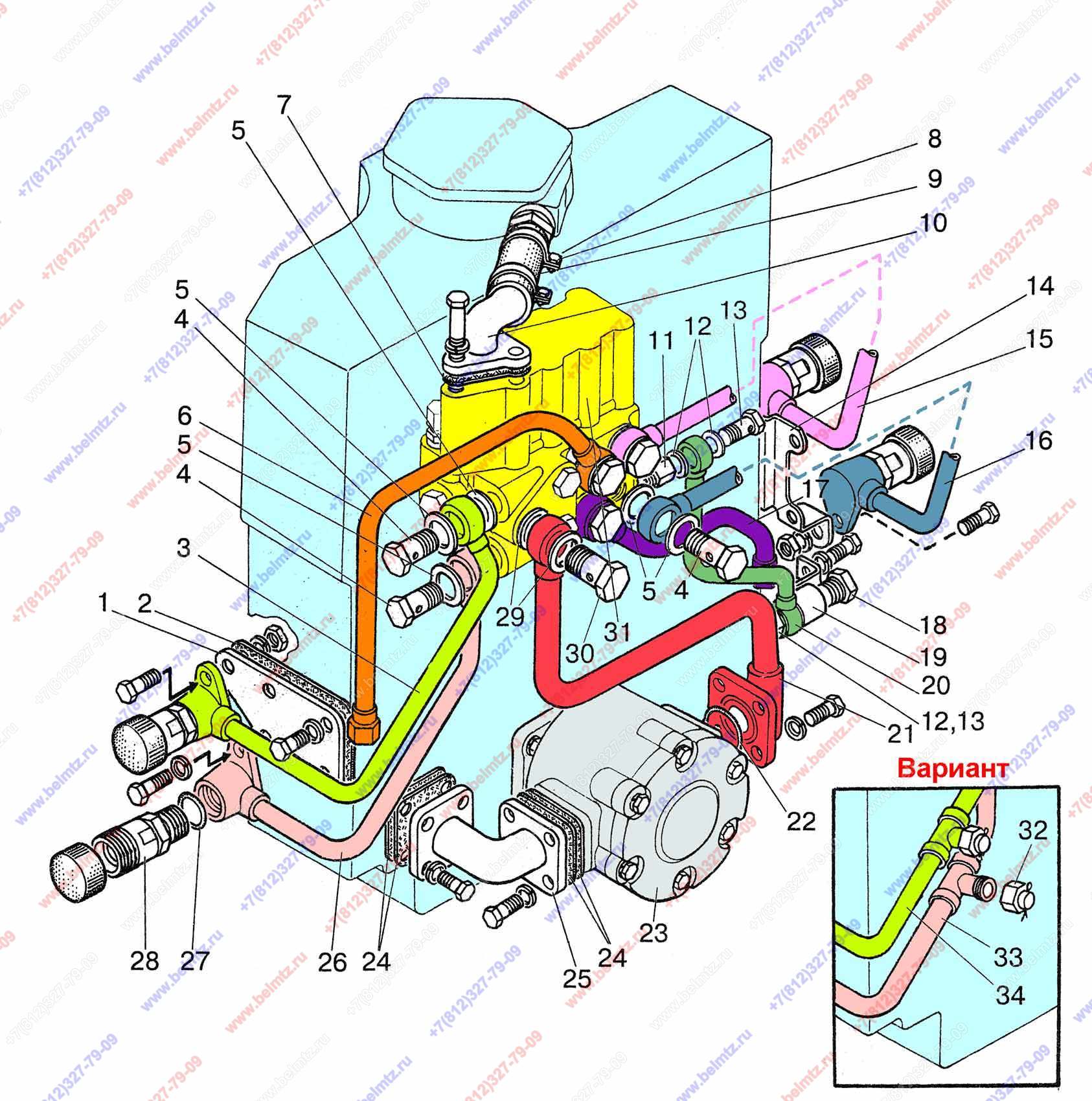

  • Группа 46. Гидросистема. Подгруппа 4607. Арматура корпуса гидроагрегатов Р80-3/4-222-3Гг. МТЗ-82.1

Используется в Каталогах

Беларус-82.1

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
1
80-4608019-01 Крышка
80-4608019-01
1
2
70-4608033-01 Прокладка
70-4608033-01
1
3
80Х-4607120 Маслопровод
80Х-4607120
1
4
40-4607032 Болт
40-4607032
6
5
40-4607038-А-01 Шайба
40-4607038-А-01
12
6
80-4607165 Труба
80-4607165
1
1
7
40-4607018-01 Прокладка
40-4607018-01
1
8
Хомут 25-40
25-40
2
30
9
85-4607063 Шланг сливной
85-4607063
1
10
85-4607425 Угольник со штуцером
85-4607425
1
3
11
80-4607142 Штуцер
80-4607142
1
Для тракторов с силовым регулятором
12
Кольцо USIT M14
USIT M14
4
51
Для тракторов с силовым регулятором
12
Кольцо медное Д-14.2х20х1,5 Д18-055-А
D14.2х20х1,5
4
141
Для тракторов с силовым регулятором
13
Д18-051-А Болт поворотного угольника длина резьбы 12мм
Д18-051-А
2
8
Для тракторов с силовым регулятором
14
80-4607119 Кронштейн
80-4607119
1
15
80-4607110 Труба
80-4607110
1
16
80-4607115 Труба для тракторов с ГУР
80-4607115
1
16
80-4607115-Б Маслопровод для тракторов с ГОРу
80-4607115-Б
1
1
17
80-4607175 Труба
80-4607175
1
18
1221-1802091 Пробка резьбовая
1221-1802091
1
Для тракторов с силовым регулятором
19
80-4607320-Б Кронштейн
80-4607320-Б
1
Для тракторов с силовым регулятором
20
80-4607310-А Труба
80-4607310-А
1
Для тракторов с силовым регулятором
21
70-4607075-А Труба от НШ-32(круглый) к распределителю Р80 старому крепится сбоку
70-4607075-А
1
21
80-4607075-А Труба отНШ-32А(круглый) к распределителю Р80
80-4607075-А
1
2
21
80-4607075-Б Труба от НШ-32М(плоский) к распределителю Р80
80-4607075-Б
1
22
Кольцо 034,0х3,0 (035-040-30-1-4)
035-040-30-1-4
1
13
23
НШ-32 А3 Насос шестеренный правый (Кировоград) (круглый)
НШ-32 А3
1
23
НШ-32 М-4 GP 3BH32R-A204A Насос шестеренный правый
GP 3BH32R-A204A
1
23
НШ-32 М-4 Насос шестеренный правый
НШ-32 М-4
1
4
24
50-4607097 Прокладка
50-4607097
4
25
50-4607096-А Патрубок для насоса НШ32-М3
50-4607096-А
1
3
25
70-4607096-А Патрубок для насоса НШ32-А3
70-4607096-А
1
2
26
80Х-4607130 Маслопровод
80Х-4607130
1
27
Кольцо 016,6х3,0 (017-022-30-2-2)
017-022-30-2-2
4
5
28
3057-4616330 Клапан запорного устройства Ø12 левый
3057-4616330
4
11
29
40-4607033-А-01 Шайба медная
40-4607033-А-01
2
30
40-4607037 Болт
40-4607037
1
4
31
Распределитель Р80-3/4-222 ( мтз-82 с силовым регулятором),взаимоз.с Р80-3/4-222 3ГГ
Р80-3/4-222
1
31
Распределитель Р80-3/4-222-3ГГ ( мтз-82 с силовым регулятором),взаимоз. с Р80-3/4-222
Р80-3/4-222-3ГГ
1
32
Н.036.12.010 Заглушка
Н.036.12.010
2
Для тракторов без силового регулятора
33
80-4607130-Б Маслопровод
80-4607130-Б
1
Для тракторов без силового регулятора
34
80-4607120-Б Маслопровод
80-4607120-Б
1
1
Для тракторов без силового регулятора
