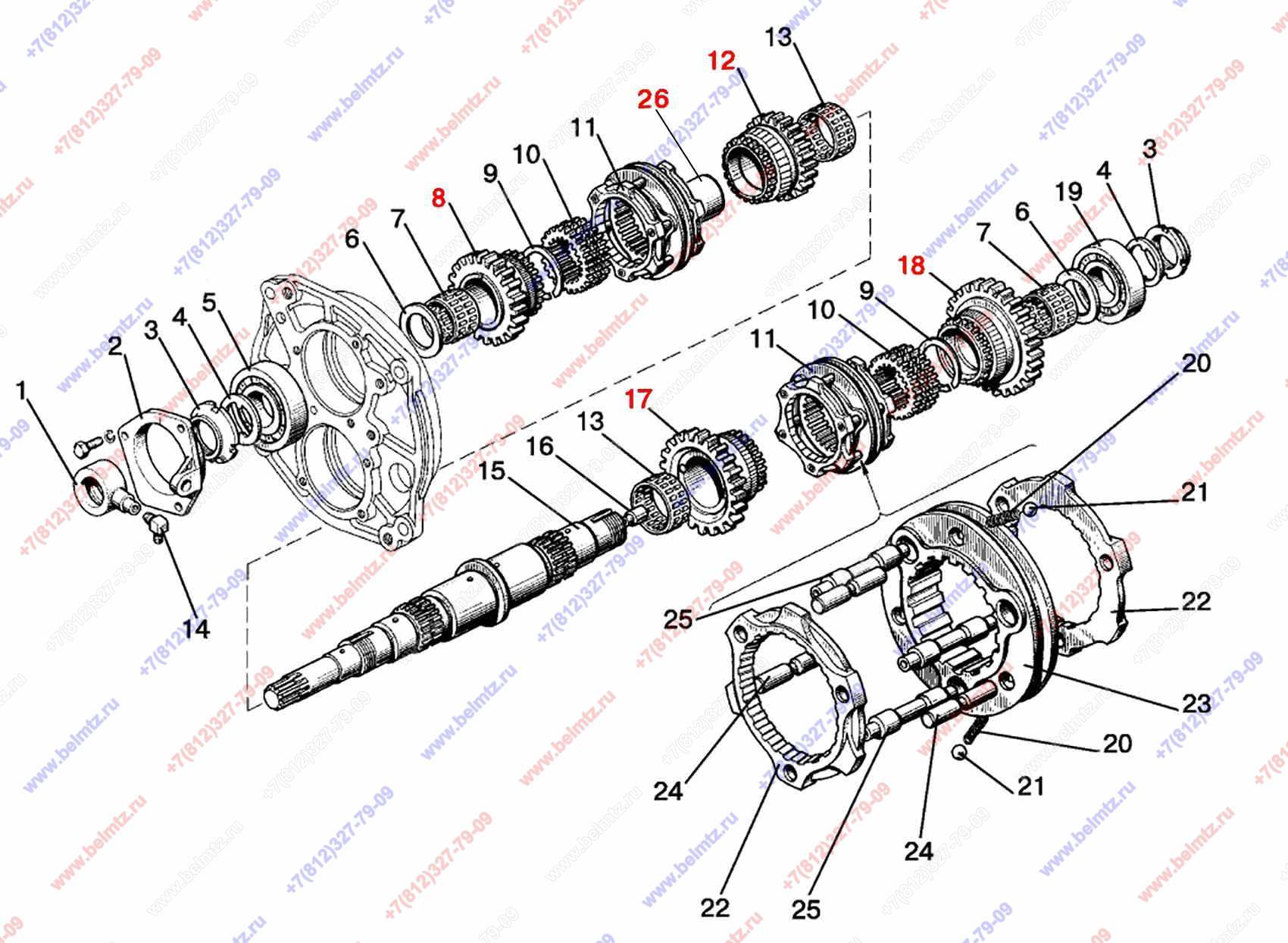

  • Группа 17 Коробка передач. Подгруппа 1701. КПП 112-1700010-А-10. Вал первичный. Ст. МТЗ-1221

Используется в Каталогах

Беларус-1221

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
1
80С-1701036 Втулка подвода масла к первичному валу
80С-1701036
1
2
80С-1701035 Крышка
80C-1701035
1
3
80-1701045 Гайка
80-1701045
2
7
4
80-1701056 Шайба
80-1701056
2
9
5
Подшипник 409(6409) радиальный шариковый 45*120*29мм 1,54кг
409
1
6
6
80-1601082 Шайба
80-1601082
2
7
Подшипник 664910Е радиальный роликовый с игольчатыми роликами двурядный 52*60*39мм 0,088кг
664910
2
10
8
80С-1701048 Шестерня z-24,D-60,h-22,H-58
80С-1701048
1
9
Кольцо ГОСТ 13940-86 2С60
2С60 ГОСТ13940-86
2
19
10
80С-1701033 Втулка вала первичного
80C-1701033
2
1
11
80С-1701060-А Синхронизатор
80С-1701060-А
2
2
12
1221С-1701042 Шестерня 2 передачи z-27
1221С-1701042
1
13
Подшипник 664913Е радиальный роликовый с игольчатыми роликами двурядный 62*70*31мм 0,108кг
664913
2
9
14
86-1802088 Угольник
86-1802088
1
15
80С-1701032 Вал первичный
80C-1701032
1
1
16
80-1701053 Дроссель
80-1701053
1
9
17
1221С-1701052 Шестерня z-30,D-70,h-21,H-61
1221С-1701052
1
1
18
1221С-1701054 Шестерня z-33
1221С-1701054
1
1
19
Подшипник 309(6309) радиальный шариковый 45*100*25мм 0,828кг
309
1
8
20
80-3405044 Пружина
80-3405044
3
21
Шарик 7,938-100 ГОСТ 3722-81
7,938-100 ГОСТ 3722-81
3
22
80С-1701062-Б Кольцо
80С-1701062-Б
2
23
80С-1701064-Б Каретка
80С-1701064-Б
1
24
80С-1701061 Палец
80C-1701061
3
25
80С-1701063-Б Палец
80С-1701063-Б
6
26
80С-1701038 Кольцо
80C-1701038
2
