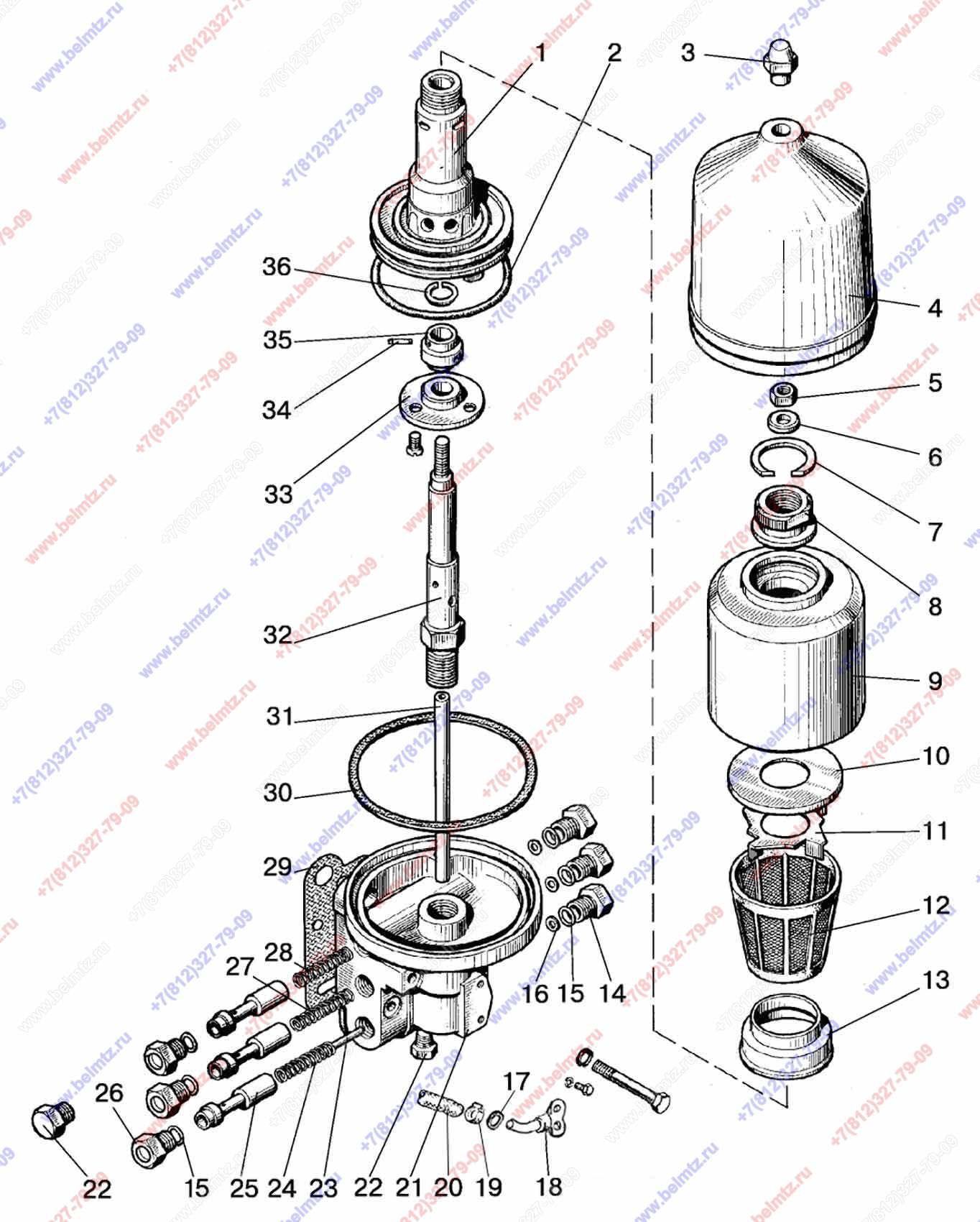

  • Группа 17 Коробка передач. Подгруппа 1737. Фильтр-распределитель 80-1737110

Используется в Каталогах

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
1
240-1404017-Б Корпус ротора
240-1404017-Б
1
3
240-1404088 Гайка колпака
240-1404088
1
4
240-1404027 Колпак фильтра
240-1404027
1
5
М12x1,25-6Н.6.019 ГОСТ 5915-70
1
1 449
6
Д37А-1407607-В Шайба упорная
Д37А-1407607-В
1
7
240-1404033 Кольцо упорное
240-1404033
1
8
240-1404035-А Гайка специальная
240-1404035-А
1
9
240-1404023 Стакан ротора
240-1404023
1
10
240-1404113 Крышка
240-1404113
1
11
240-1404024 Крыльчатка ротора
240-1404024
1
13
240-1404049 Стакан внутренний
240-1404049
1
14
50-1404075 Пробка редукционного клапана
50-1404075
3
15
1221-1737126 Шайба
1221-1737126
6
16
Шайба С 5.01.019
С 5.01.019 ГОСТ 11371-78
2
18
1221-2401005 Патрубок
1221-2401005
1
19
16-27
2
20
Рукав ф14х23_
1
14,3
(L-750 с гидроподъемником)
20
Рукав ф14х23__
1
14,3
(L-960 с силовым регулятором)
21
80-1737111 Корпус
80-1737111
1
22
Пробка КГ 1/8".А12.019
КГ 1/8".А12.019 ТУ 23.1.506-91
4
23
Штифт 6х45 ГОСТ 3128-70
6х45 ГОСТ 3128-70
1
24
70-4801045 Пружина
70-4801045
1
25
80-1737117 Клапан
80-1737117
3
26
1221-1737114 Пробка
1221-1737114
3
27
80-1737113 Пружина
80-1737113
1
28
80-1737118 Пружина
80-1737118
1
29
80-1737112
1
27
31
240-1404013-Б Трубка
240-1404013-Б
1
32
240-1404012-Б Ось ротора
240-1404012-Б
1
33
240-1404019-Б Крышка корпуса ротора
240-1404019-Б
1
34
240-1404028 Штифт
240-1404028
1
35
80-1028090-Б Насадок
80-1028090-Б
1
36
240-1404118 Кольцо
240-1404118
1
