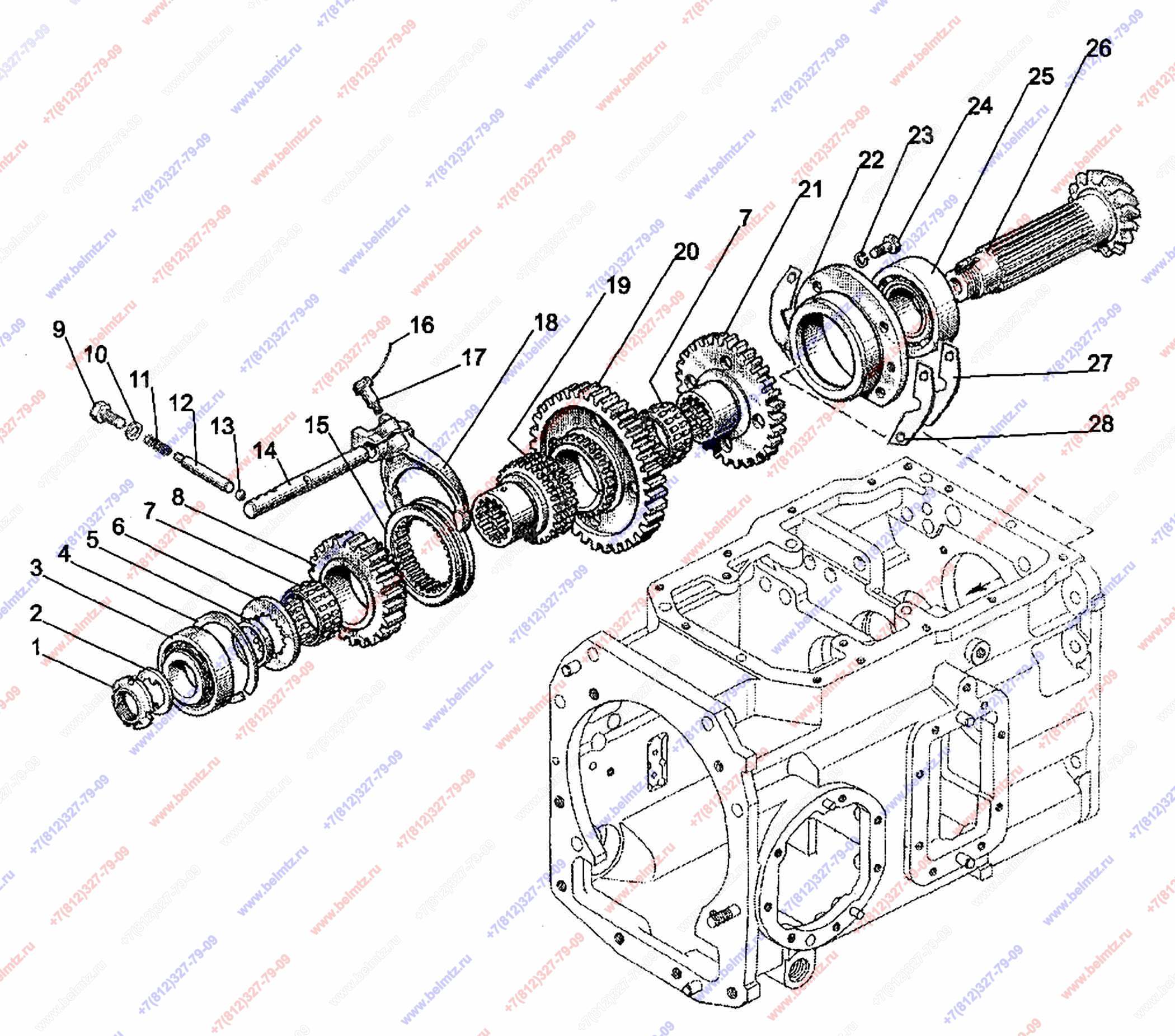

  • Группа 17 Коробка передач. Подгруппа 1701. КПП 112-1700010-А-10. Вал вторичный. МТЗ-1221

Используется в Каталогах

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
1
80-1701045
1
31
2
80-1701056
1
12
4
80-1701256 Кольцо
80-1701256
1
5
80-1701254 Втулка
80-1701254
1
6
80-1701354 Шайба
80-1701354
1
9
Болт М12-6gх25 ГОСТ 7796-70
М12-6gх25.88.35.019 ГОСТ 7796-
1
10
85-1702051
1
11
50-1702148-А
1
19
12
85-1702048 Штифт
85-1702048
1
13
Шарик 10,0-60 ГОСТ 3722-81
10,0-60 ГОСТ 3722-81
1
14
85-1702037-Б
1
7
16
Проволока 1,6-О-С ГОСТ 3282-74
1,6-О-С ГОСТ 3282-74
1
17
80-1702108
1
5
19
80-1701348 Втулка
80-1701348
1
22
80-1701141-Б
1
1
23
Шайба 10 ОТ
10 ОТ ОСТ 37.001.115-75
4
24
Болт М10-6gх30 ГОСТ 7796-70
М10-6gх30.88.35.019 ГОСТ 7796-
4
27
50-1701258 Прокладка регулировочная осевого зазора подшипников вторичного вала коробки передач 0,2 мм
50-1701258
6
28
50-1701259 Прокладка регулировочная зазора подшипников вторичного вала коробки передач 0,5 мм
50-1701259
4
