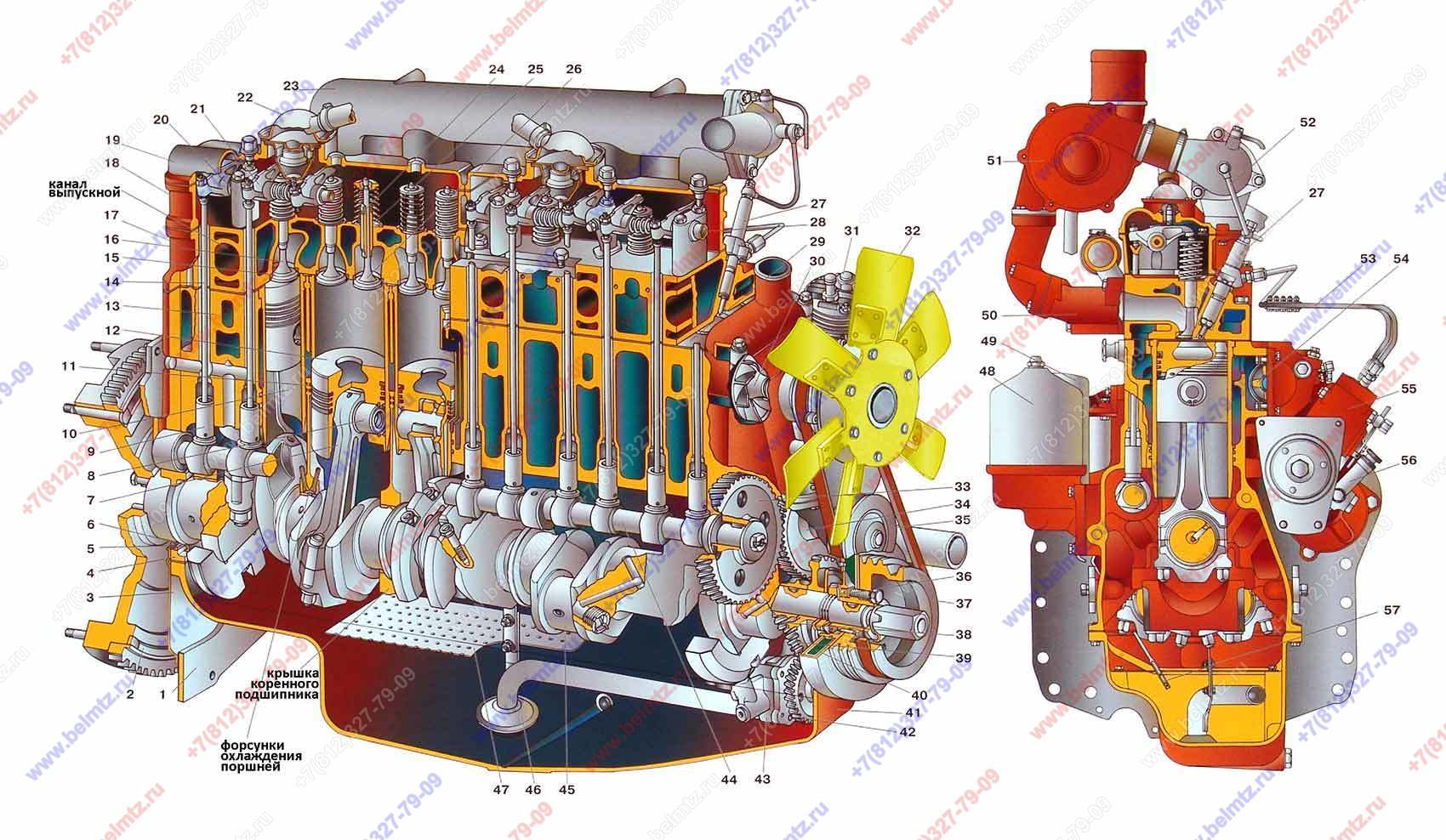

  • Группа 10. Механизмы дизеля. Подгруппа 1001. Общий вид. Д-260.1-361

Используется в Каталогах

Беларус-1523

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
0
Двигатель Д-260.1-361 без стартера PP6M10P1f-3491 ТКР7.00.01 НШ14Ж-3-04Л Г9695.3701-1
Д-260.1-361
1
0
Ремкомплект Д-260 прокладок двигателя (полный) (прокл.ГБЦ с герметиком + прокл.ЭКРАН) КН-5409
КН-5409
1
5
1
260-1002313 Лист задний
260-1002313
1
2
260-1005114 Маховик
260-1005114
1
3
260-1002316 Крышка
260-1002316
1
4
260-1002141 Крышка уплотнения
260-1002141
1
5
260-1002305 Манжета 110х135-12
260-1002305
1
9
5
Манжета армированная 110х135 (2.2-110х135-1)
2.2-110х135-1
1
17
6
260-1005044 Маслоотражатель
260-1005044
1
6
7
260-1004100-Д Шатун (под поршневой палец ф-42 мм)
260-1004100-Д
6
6
7
260-1004100-Д-01 Шатун (под поршневой палец d-38мм)
260-1004100-Д-01
6
13
8
К245-1004042-Б Палец поршня d-42мм
К245-1004042-Б
6
3
8
К50-1004042-А2 Палец поршневой d-38мм
К50-1004042-А2
6
3
9
240-1007375-А Толкатель клапана
240-1007375-А
12
2
10
240-1002021-1 Гильза (взаимозаменяема К245-1002021-А1) длинее
240-1002021-1
6
10
240-1002021-1-90 Гильза (взаимозаменяема К245-1002021-А1) длинее
240-1002021-1-90
6
10
245-1002021-А1 Гильза
245-1002021-А1
6
10
К245-1002021-А1 Гильза (взаимозаменяема 240-1002021-1) короче
К245-1002021-А1
6
11
245-1002022-А Кольцо гильзы уплотнительное фторкаучук ИРП-1314
245-1002022-А
12
20
11
245-1002022-А2 Кольцо гильзы уплотнительное
245-1002022-А2
12
34
12
260-1004021-Б Поршень
260-1004021-Б
6
12
260-1004021-В Поршень
260-1004021-В
6
12
К260-1004021-В Поршень
К260-1004021-В
6
12
К260-1004021-В-90 Поршень (без поршневых колец)
К260-1004021-В-90
6
12
К260-1004021-Т Поршень
К260-1004021-Т
6
13
260-1002020 Блок цилиндров
260-1002020
1
14
260-1007310-А Штанга толкателя
260-1007310-А
12
12
15
245-1003018-Б6 Седло клапана впускного
245-1003018-Б6
6
16
260-1007014-А1 Клапан впускной (угол 30 град)
260-1007014-А1
6
17
260-1003012 Головка цилиндров без свечей
260-1003012
1
18
260-1003032 Крышка головки цилиндров
260-1003032
2
2
19
260-1003122 Колпак крышки
260-1003122
2
2
20
240-1007151-Б-01 Стойка оси коромысел крайняя (с доп отверстием снизу под смазку)
240-1007151-Б-01
4
21
50-1007212-А4 Коромысло
50-1007212-А4
12
3
22
240-1002430-Г Корпус сапуна с трубкой
240-1002430-Г
2
1
23
260-1008031 Коллектор впускной (без отверстия под датчик давления и температуры)
260-1008031
1
1
23
260-1008031-А Коллектор впускной
260-1008031-А
1
1
24
240-1007020 Манжета уплотнительная клапана (маслосъемные колпачки) Д240-Д260
240-1007020
12
8
25
245-1007032 Втулка направляющая клапана (К3.30.0257-11) L-78мм
245-1007032
12
20
26
240-1007015-Б6 Клапан выпускной
240-1007015-Б6
6
26
240-1007015-Б9 Клапан выпускной
240-1007015-Б9
6
27
Форсунка 171.1112010-01 Д-243/245/260 (ФД-22)
171.1112010-01
6
2
28
260-1007102-А Ось коромысел
260-1007102-А
2
3
29
260-1003025 Прокладка ГБЦ Д-260
260-1003025
2
29
260-1003025-А Прокладка ГБЦ Д-260 цельная
260-1003025-А
1
29
260-1003025-Ч Прокладка ГБЦ Д-260 с герметиком цельная
260-1003025Ч
1
11
29
263-1003020 Прокладка головки цилиндров
263-1003020
2
30
260-1307132-01 Крыльчатка
260-1307132-01
1
31
А29.05.000 Пневмокомпрессор МТЗ-80/82,1221, 1523
А29.05.000
1
1
32
260-1308050-А Вентилятор
260-1308050-А
1
2
32
ИЖКС.632558.005 Вентилятор (крыльчатка)
ИЖКС.632558.005
1
1
33
260-1006214 Шестерня z-54 распределительного вала угол наклона зубьев 28град
260-1006214
1
2
33
260-1006214-В1 Шестерня распределительного вала угол наклона зубьев 15град
260-1006214-В1
1
34
260-1006240 Шестерня промежуточная ГРМ со втулкой угол 28град58'
260-1006240
1
34
260-1006240-В1 Шестерня промежуточная ГРМ со втулкой угол 15град
260-1006240-В1
1
35
260-1310105 Натяжитель
260-1310105
1
1
36
260-1002055 Манжета 65х90-10
260-1002055
1
3
37
260-1005142-А Шкив (3-х ручьевый)
260-1005142-А
1
1
38
260-1005030-Д1 Шестерня к/вала z-27 угол 15град (с 2012года)
260-1005030-Д1
1
1
38
260-1005030-Е Шестерня к/вала z-27 угол 28 град
260-1005030-Е
1
39
260-1005033 Шестерня ведущая привода м/насоса z-50
260-1005033
1
40
260-1005405 Демпфер силиконовый
260-1005405
1
41
260-1009010-А Картер маслянный (поддон)
260-1009010-А
1
1
42
240-1403228 Шестерня ведомая привода масляного насоса
240-1403228
1
43
260-1011020 Насос масляный
260-1011020
1
2
44
260-1006015-Б Вал распределительный
260-1006015-Б
1
1
44
260-1006015-БУ Вал распределительный в упаковке
260-1006015-БУ
1
1
45
260-1005015-Д-04 Вал коленчатый идет на все Д-260 (с шестерней 260-1005030 угол 28град)
260-1005015-Д-04
1
45
260-1005015-Д-20 Вал коленчатый (Д-260 ЕВРО-3) (с шестерней 260-1005030-Д1 угол15град) с 2012года
260-1005015-Д-20
1
46
260-1010010 Маслоприемник
260-1010010
1
47
260-1009013 Успокоитель масла (на новых не ставят)
260-1009013
1
48
260-1028010 Фильтр масляный центробежный (Центрифуга)
260-1028010
1
1
49
260-1017010-А Корпус фильтра масляного (под накручивающийся фильтр) со штуцером и клапаном
260-1017010-А
1
2
50
260-1008021 Коллектор выпускной
260-1008021
1
2
51
ТКР 7-00.01 Турбокомпрессор Д-260.1(С), Д-260.2(С): К3000, МТЗ 1523, Амкодор
ТКР 7-00.01
1
52
260-1104350 Трубка перепускная
260-1104350
1
5
52
260-1104350-А Трубка перепускная
260-1104350-А
1
3
53
260-1104300-Б1-07 Топливопровод в/д 1-го цил для топ.насоса MOTORPAL с форсункой 171.1112010-01
260-1104300-Б1-07
1
53
260-1104300-Б1-08 Топливопровод в/д 2-го цил для топ.насоса MOTORPAL с форсункой 171.1112010-01
260-1104300-Б1-08
1
1
53
260-1104300-Б1-09 Топливопровод в/д 3-го цил для топ.насоса MOTORPAL с форсункой 171.1112010-01
260-1104300-Б1-09
1
1
53
260-1104300-Б1-10 Топливопровод в/д 4-го цил для топ.насоса MOTORPAL с форсункой 171.1112010-01
260-1104300-Б1-10
1
53
260-1104300-Б1-11 Топливопровод в/д 5-го цил для топ.насоса MOTORPAL с форсункой 171.1112010-01
260-1104300-Б1-11
1
1
53
260-1104300-Б1-12 Топливопровод в/д 6-го цил для топ.насоса MOTORPAL с форсункой 171.1112010-01
260-1104300-Б1-12
1
1
54
260-1013010-А Теплообменник
260-1013010-А
1
1
55
Топливный насос (РР)6M(10P1f)-3491 MOTORPAL Д-260.1-467 МТЗ-1523
PP6M10P1f-3491
1
56
Насос подкачивающий MOTORPAL 990.3554 ТННД CD3M-3554
990.3554
1
57
260-1009020 Масломер
260-1009020
1
5
