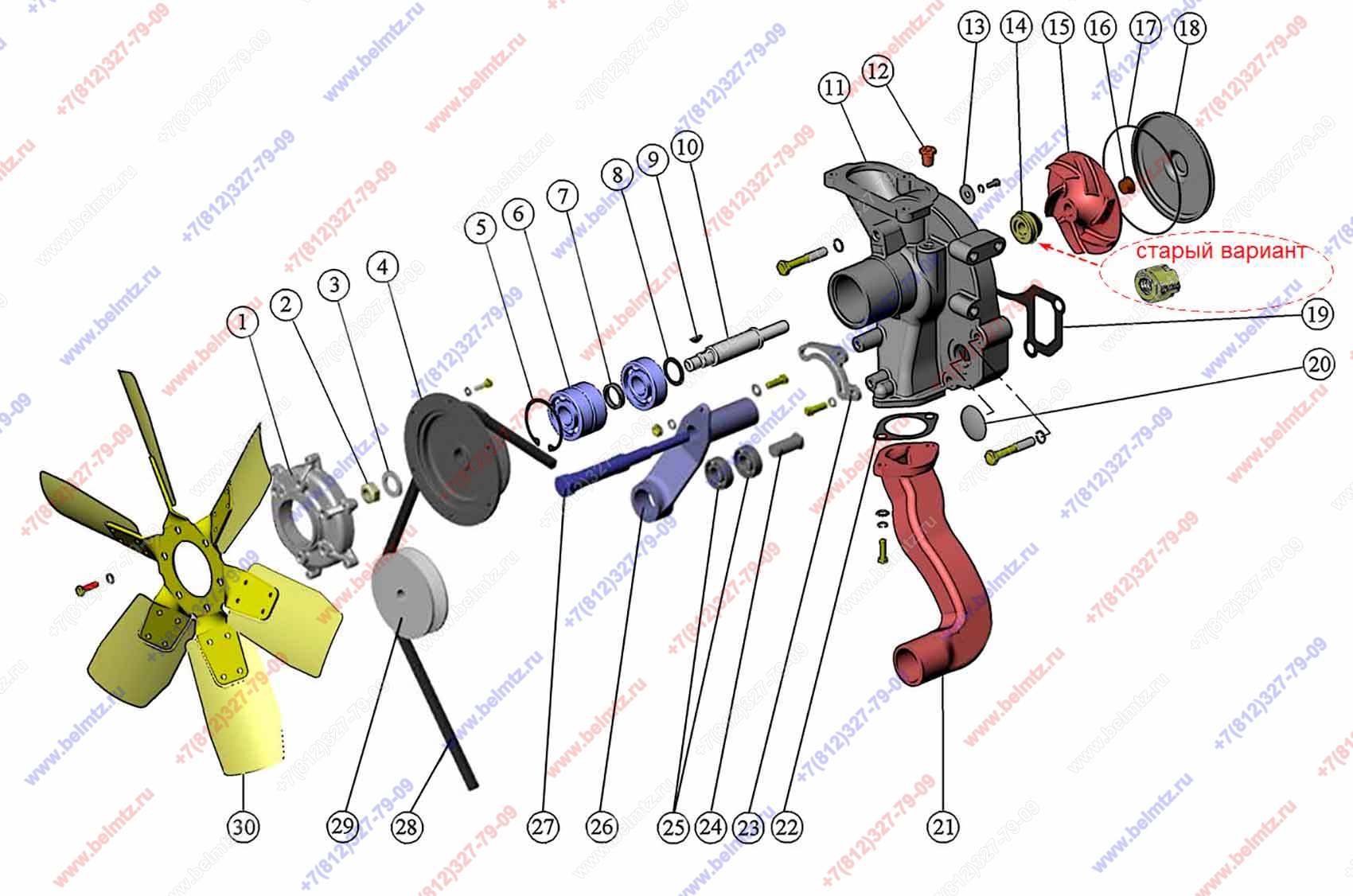

  • Группа 13. Система охлаждения. Подгруппа 1307, 1310. Насос водяной и натяжитель.

Используется в Каталогах

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
0
260-1307116-М насос водяной Д-260 сo шкивом
260-1307116-М
1
1
260-1308342 Проставка
260-1308342
1
2
Гайка М16х1,5 ГОСТ 5915-70
М16х1,5-6Н.6.019 ГОСТ 5915-70
1
3
50-1005161 Шайба
50-1005161
1
4
260-1307124 Шкив (идет с водяным насосом)
260-1307124
1
5
240-1307064 Кольцо стопорное
240-1307064
1
7
260-1307084 Втулка
260-1307084
1
8
245-1307094 Кольцо упорное
245-1307094
1
9
260-1307003 Шпонка
260-1307003
1
10
260-1307151-А-01 Валик насоса
260-1307151-А-01
1
11
260-1307121 Корпус насоса
260-1307121
1
12
Пробка КГ 3/8"
КГ 3/8" ОСТ 23.1.117-83
1
13
260-1307063 Шайба
260-1307063
3
15
260-1307132-01 Крыльчатка
260-1307132-01
1
16
240-1307075 Заглушка
240-1307075
1
18
260-1307120 Крышка насоса
260-1307120
1
20
Заглушка 45-08КП.Ц9.ХР
45-08КП.Ц9.ХР
1
21
260-1307046-Б
1
3
21
260-1307048
1
3
22
260-1307049
1
12
23
260-1310122
1
5
24
260-1310019 Палец
260-1310019
1
26
260-1310118 Рычаг
260-1310118
1
27
260.5-1310119 Болт центральный L-155мм
260.5-1310119
1
29
260-1310021 Шкив натяжной
260-1310021
1
30
260-1308050-А
1
3
