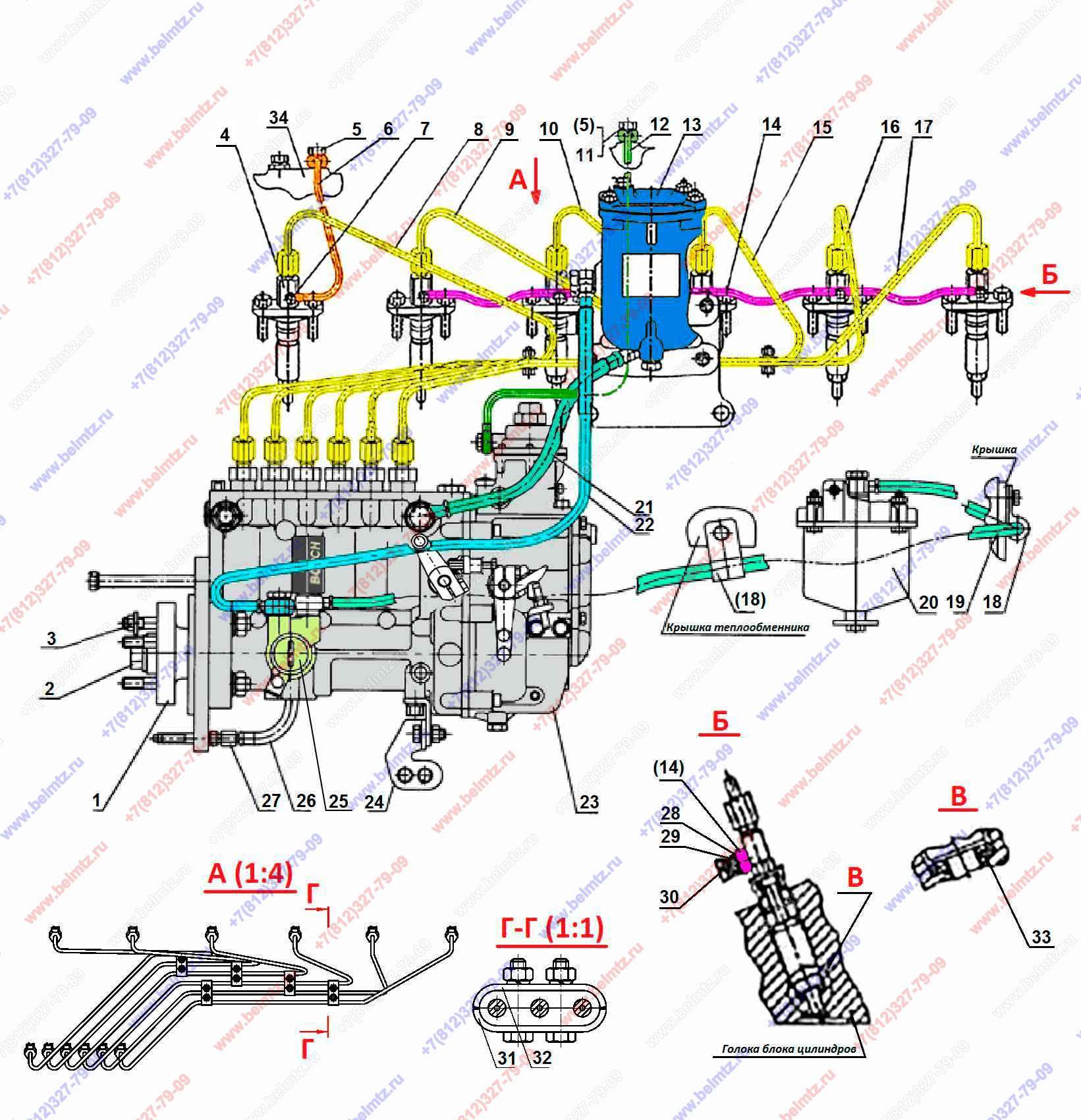

  • Группа 11. Система питания. Подгруппа 1104, 1111. Топливные трубопроводы и установка топливной аппаратуры МОТОРПАЛ с форсункой 172.1112010-11.01. Д-260

Используется в Каталогах

Беларус-1523
Беларус-1221

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
0
Ремкомплект Д-240/245/260 установки форсунки (РТИ+медь+фторопласт) КН-7275
КН-7275
1
13
1
260-1006320-Г Фланец со шпильками (для насоса MOTORPAL)
260-1006320-Г
1
1
54856-92 Фланец со шпильками
54856-92
1
2
260-1006323-Г Гайка специальная
260-1006323-Г
1
3
260-1111208 Шайба
260-1111208
3
4
Форсунка 172.1112010-11.01 (Евро-2)
172.1112010-11.01
6
2
4
Форсунка 455.1112010-50
455.1112010-50
6
5
260-1104121 Болт штуцера
260-1104121
2
4
6
260-1104350-И Трубка перепускная
260-1104350-И
1
2
7
240-1104787 Болт (обратки евро форсунки) L-25мм Ф8мм на форсунку ЕВРО-2
240-1104787
5
21
8
260-1104300-Б1-36 Топливопровод в/д 1-го цил для топ.насоса MOTORPAL с форсункой 172.1112010-11.01
260-1104300-Б1-36
1
1
9
260-1104300-Б1-37 Топливопровод в/д 2-го цил для топ.насоса MOTORPAL с форсункой 172.1112010-11.01
260-1104300-Б1-37
1
3
10
260-1104300-Б1-38 Топливопровод в/д 3-го цил для топ.насоса MOTORPAL с форсункой 172.1112010-11.01
260-1104300-Б1-38
1
1
11
36-1104788 Прокладка
36-1104788
10
12
260-1104340 Трубка пневмокорректора
260-1104340
1
2
13
240-1117010-А Фильтр топливный тонкой очистки
240-1117010-А
1
6
14
260-1104320-Б Трубопровод дренажный
260-1104320-Б
1
1
15
260-1104300-Б1-39 Топливопровод в/д 4-го цил для топ.насоса MOTORPAL с форсункой 172.1112010-11.01
260-1104300-Б1-39
1
1
16
260-1104300-Б1-40 Топливопровод в/д 5-го цил для топ.насоса MOTORPAL с форсункой 172.1112010-11.01
260-1104300-Б1-40
1
17
260-1104300-Б1-41 Топливопровод в/д 6-го цил для топ.насоса MOTORPAL с форсункой 172.1112010-11.01
260-1104300-Б1-41
1
1
18
240-1111101-Б Хомутик
240-1111101-Б
2
19
245-1104180-А1-07 Трубка топливная НД L-1400мм
245-1104180-А1-07
1
12
20
240-1105010 Фильтр топливный грубой очистки (фильтр отстойник)
240-1105010
1
9
21
245-1104180-А1-02 Трубка топливная НД (L-365)
245-1104180-А1-02
1
21
245-1104180-В-02 Трубка топливная НД (L-365мм)
245-1104180-В-02
1
17
22
245-1104180-А1-04 Трубка топливная НД (L-700)
245-1104180-А1-04
1
10
23
Топливный насос (РР)6M(10P1f)-3491 MOTORPAL Д-260.1-467 МТЗ-1523
PP6M10P1f-3491
1
23
Топливный насос (РР)6M(10P1f)-3492 MOTORPAL Д-260.2 МТЗ-1221
PP6M10P1f-3492
1
24
260-1111108-В Кронштейн
260-1111108-В
1
25
Насос подкачивающий 990.3554 ТННД аналог
990.3554
1
1
25
Насос подкачивающий MOTORPAL 990.3554 ТННД CD3M-3554
990.3554
1
3
26
240-3509150-01 Маслопровод(L-410мм)
240-3509150-01
1
13
27
260-3509232-01 Штуцер
260-3509232-01
1
28
50-1022067 Кольцо уплотнительное
50-1022067
16
200
28
Кольцо медное Д-08х14х1,5
D8х14х1,5
16
23
29
245-1111115 Втулка защитная
245-1111115
1
30
240-1104787-Б Болт (обратки евро форсунки) L-36мм Ф8мм на форсунку ЕВРО-2
240-1104787-Б
1
13
31
240-1111105 Колодка нижняя
240-1111105
5
32
240-1111106 Колодка верхняя
240-1111106
5
33
245-1111020 Кольцо уплотнительное форсунки (Прокладка-Экран)
245-1111020
6
111
34
260-1008036-А Патрубок
260-1008036-А
6
