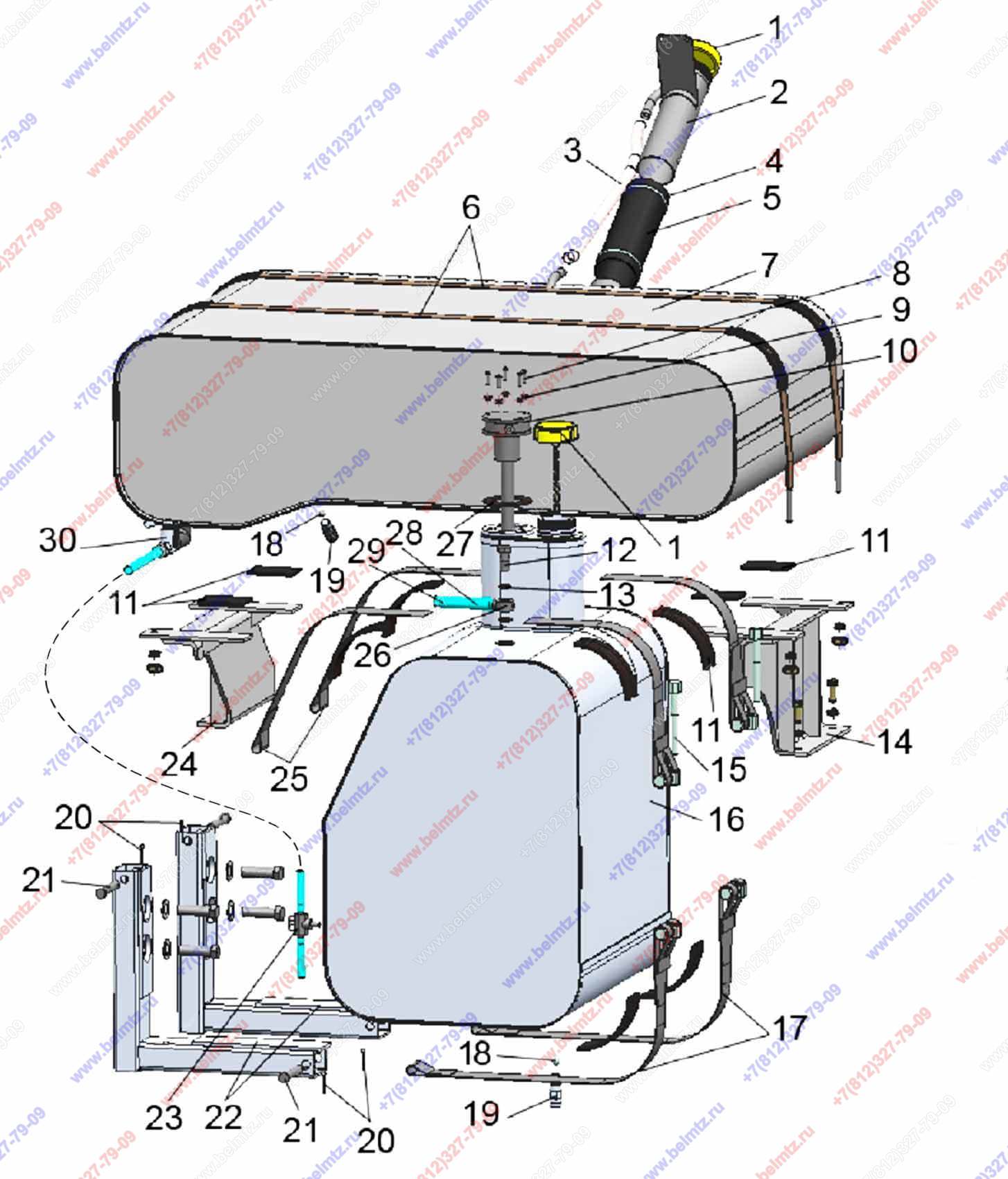

  • Группа 11. Система питания. Подгруппа 1101. Баки топливные. МТЗ-1523

Используется в Каталогах

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
1
082-1103010
2
21
2
1522-1101060
1
1
3
85-1101002 Трубка
85-1101002
1
4
Хомут ХС-66
ХС-66
2
5
70-1101035-Б-01 Рукав
70-1101035-Б-01
1
6
1522-1101090
2
2
8
Винт М5-6gх35 ГОСТ 17475-80
М5-6gх35.58.019 ГОСТ 17475-80
5
9
80-1101067 Шайба
80-1101067
5
11
Уплотнитель УМ6а ПР-43-02
ПР-43-02
10
13
36-1104788 Прокладка
36-1104788
5
14
1522-1101080 Кронштейн левый
1522-1101080
1
15
1522-1101005 Болт
1522-1101005
2
16
1522-1101210
1
17
1522-1101140
2
2
18
Шарик 11.112-100 ГОСТ 3722-81
11.112-100 ГОСТ 3722-81
2
19
822-1101081 Штуцер
822-1101081
2
20
Шплинт 3,2х18 ГОСТ 397-79
3,2х18.019 ГОСТ 397-79
4
21
1522-1101125 Палец
1522-1101125
4
22
1522-1101118 Прокладка
1522-1101118
4
24
1522-1101070 Кронштейн
1522-1101070
1
25
1522-1101140-01
2
2
26
3522-1101310 Штуцер
3522-1101310
2
27
1522-3806026 Прокладка
1522-3806026
1
28
16-27
4
18
29
3022-1101002-01 Топливопровод
3022-1101002-01
2
