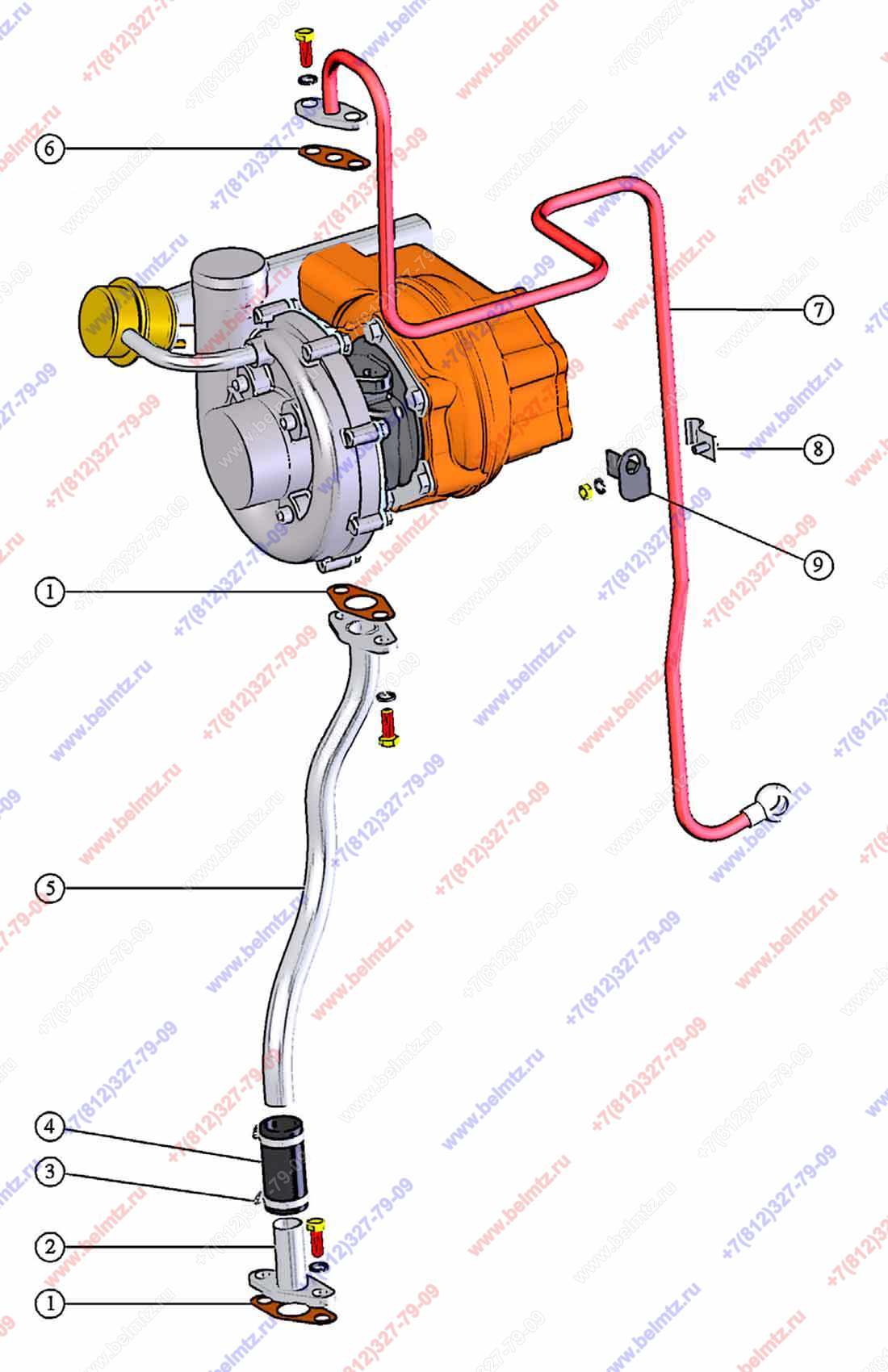

  • Группа 11. Система питания. Подгруппа 1118. Маслопроводы турбокомпрессора. Д-260.1 Д-260.2

Используется в Каталогах

Беларус-1523
Беларус-1221

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
0
Комплект установочных прокладок ТКР-7
К-т прокладок ТКР-7
1
1
245-1118034-Б Прокладка
245-1118034-Б
2
2
260-1118015 Трубка
260-1118015
1
3
Хомут 20-32
20-32
2
26
4
Рукав ф20х29 мм(16 атм) ГОСТ 10362-76
ф20х29 мм(16 атм) ГОСТ 10362
1
11,9
L- 60мм
5
260-1118010 Трубка сливная
260-1118010
1
7
6
245-1118016 Прокладка
245-1118016
1
7
260-1118030-Д Трубка подводящая
260-1118030-Д
1
8
245-1118050 Хомут
245-1118050
1
9
245-1118055 Планка
245-1118055
1
