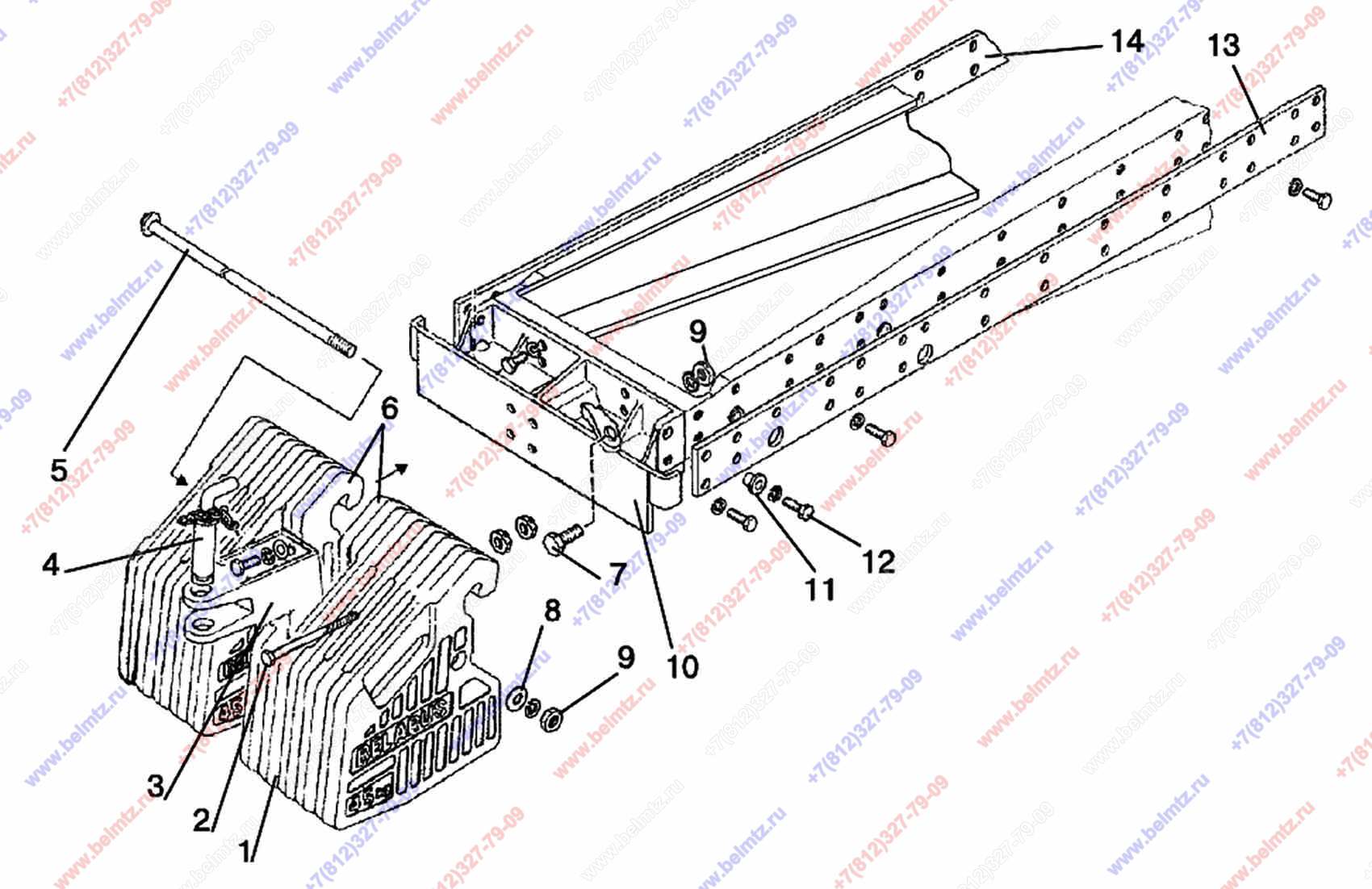

  • Группа 42. Отбор мощности. Подгруппа 4235. Грузы дополнительные передние.

Используется в Каталогах

Беларус-1523
Беларус-1221

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
1
80-4235011 Груз передний (45кг) (с номером 80-4235011-А снят с производства)
80-4235011
8
2
1025-4235012 Болт
1025-4235012
2
3
85-4235025-Б Проушина
85-4235025-Б
1
1
4
50-4605079-Б Шкворень
50-4605079-Б
1
4
70-4235030 Шкворень
70-4235030
1
5
1025-4235015 Струна
1025-4235015
1
1
5
1025-4235015-01 Струна
1025-4235015-01
1
6
1521-4235011-А Груз передний (40кг)
1521-4235011-А
2
7
70-4605036 Болт М20х60
70-4605036
2
8
40-3502084 Шайба
40-3502084
1
9
Гайка М20 ГОСТ 5915-70
М20-6Н.6.019 ГОСТ 5915-70
3
10
1521-4235020 Кронштейн под грузы
1521-4235020
1
1
11
1521-4235029 Втулка
1521-4235029
2
6
12
Болт М16-6gх60 ГОСТ 7795-70
М16-6gх60.88.35.019 ГОСТ 7795-
2
13
1222-4235012 Пластина левая
1222-4235012
1
14
1222-4235013 Пластина правая
1222-4235013
1
