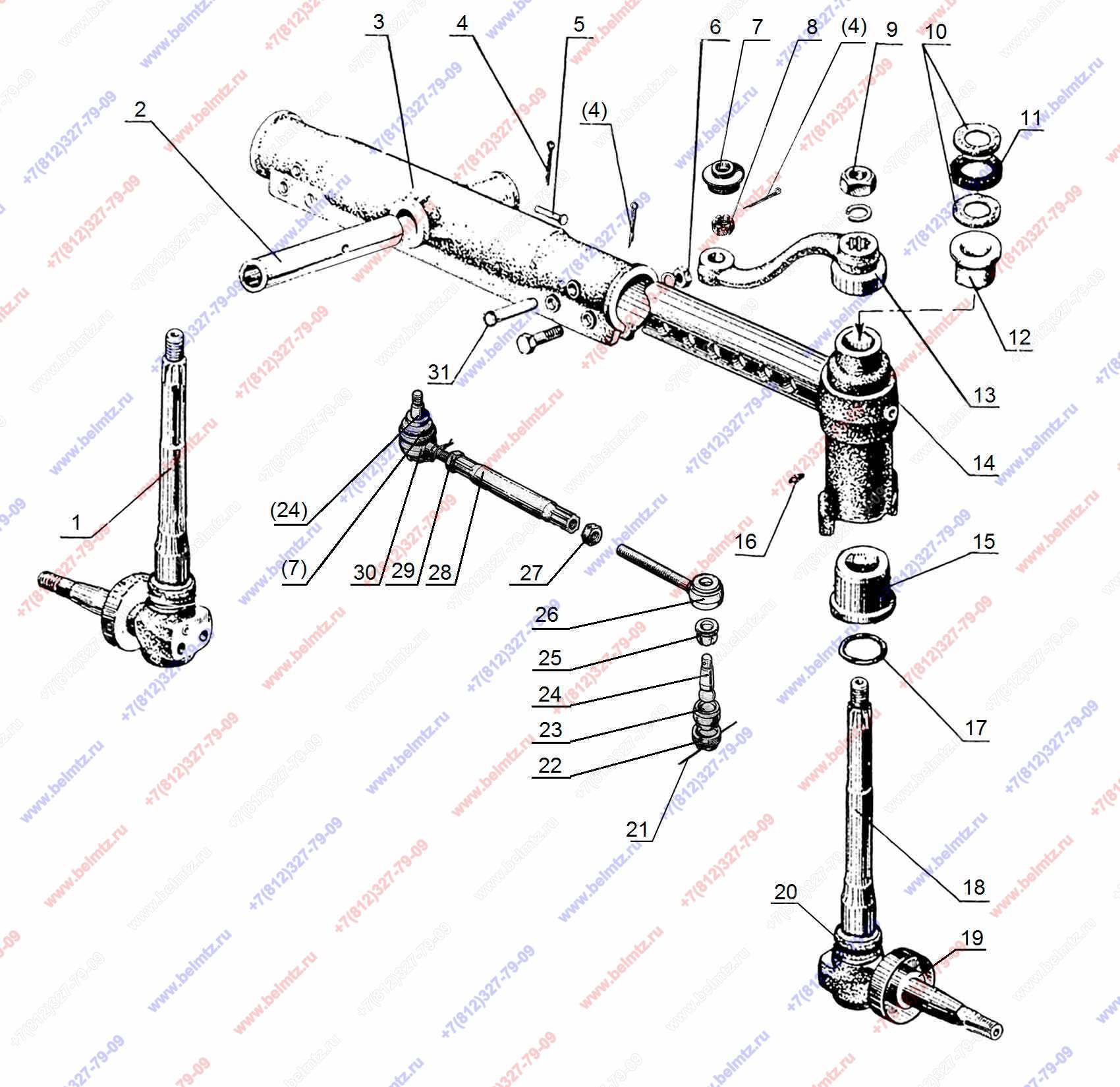

  • Группа 30. Ось передняя. Подгруппа 3000. Ось передняя 80-3000030(-01) и тяга рулевая для тракторов с ГУР. МТЗ-80.1

Используется в Каталогах

Беларус-82.1

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
0
80-3003010-01 Тяга рулевая (мтз-80) для тракторов с ГУР (между осями шарниров L-500мм) М24
80-3003010-01
2
1
0
80-3003020-02 Шарнир правый ГУР М24
80-3003020-02
2
0
80-3003020-03 Шарнир левый ГУР М24
80-3003020-03
2
1
0
А35.32.000-А Шарнир правый М22
А35.32.000-А
2
1
0
А35.32.000-А-01 Шарнир левый М22
А35.32.000-А-01
2
0
Ремкомплект МТЗ-82 наконечника рулевой тяги (без пальца) КН-6116
КН-6116
2
11
(без пальца)
0
Ремкомплект МТЗ-82 наконечника рулевой тяги (с пальцем) КН-6115
КН-6115
2
9
(с пальцем)
0
Ремкомплект наконечника рулевой тяги (без пальца)
Р-к718
4
(без пальца)
0
Ремкомплект наконечника рулевой тяги (с пальцем)
Р-к717
4
13
(с пальцем)
1
80-3001085 Цапфа левая поворотная (с гайками и втулкой 80-3001068) L-524мм
80-3001085
1
2
50-3000011 Ось качания
50-3000011
1
3
3
50-3001010-А Ось передняя под ГУР (без отв. под кронштейн гидроцилиндра)
50-3001010-А
1
4
Шплинт 4,0х36 ГОСТ 397-79
4,0x36.019 ГОСТ 397-79
3
5
Палец 16х80 ОСТ 37.001.163-75
16х80 ОСТ 37.001.163-75
1
6
Гайка М18х1,5.ГОСТ 5915-70
М18х1,5-6Н.6.019.ГОСТ 5915-70
4
7
50-3003019-А Чехол (А35.32.005-Б)
50-3003019-А
4
12
8
70-3003032 Гайка М18х1,5
70-3003032
4
13
9
50-3001087 Гайка
50-3001087
2
11
10
80-3001032 Шайба
80-3001032
4
11
80-3001031 Шайба
80-3001031
2
12
70-3001102-А Втулка цапфы верхняя МТЗ-80.1
70-3001102-А
2
2
13
50-3001040-А Рычаг поворотный (для ГУР левый и правый, для ГОРУ старых правый с Ф80-3001040)
50-3001040-А
2
4
14
80-3001070 Кулак выдвижной
80-3001070
2
15
70-3001101-А Втулка цапфы нижняя МТЗ-80.1
70-3001101-А
2
2
16
Пресс-масленка М6х1 прямая
М6х1
2
69
17
Кольцо 068,5х5,80 (070-080-58-1-4)
070-080-58-1-4
2
18
80-3001085-01 Цапфа правая поворотная (с гайками и втулкой 80-3001068) L-524мм
80-3001085-01
1
1
19
70-3001062 Втулка цапфы
70-3001062
2
20
80-3001068 Втулка цапфы
80-3001068
2
21
Проволока 2,0-О-С L-270mm
2,0-О-С ГОСТ 3282-74 L-270mm
4
22
50-3003018-Б Пробка
50-3003018-Б
4
23
50-3003028 Вкладыш (А35.32.007)
50-3003028
4
24
50-3003021 Палец шаровой
50-3003021
4
25
50-3003029 Вкладыш верхний (А35.32.008)
50-3003029
4
26
80-3003022-02 Корпус шарнира правый
80-3003022-02
2
27
80-3003013-01 Контргайка левая
80-3003013-01
2
28
80-3003011-01 Труба рулевой тяги (А35.32.011 ) L-330мм
80-3003011-01
2
5
29
80-3003013 Контргайка правая
80-3003013
2
30
80-3003022-03 Корпус шарнира левый
80-3003022-03
2
31
Ось 6-20h11х120.40Х.2.40 ГОСТ 9650-80
11х120 ГОСТ 9650-80
2
