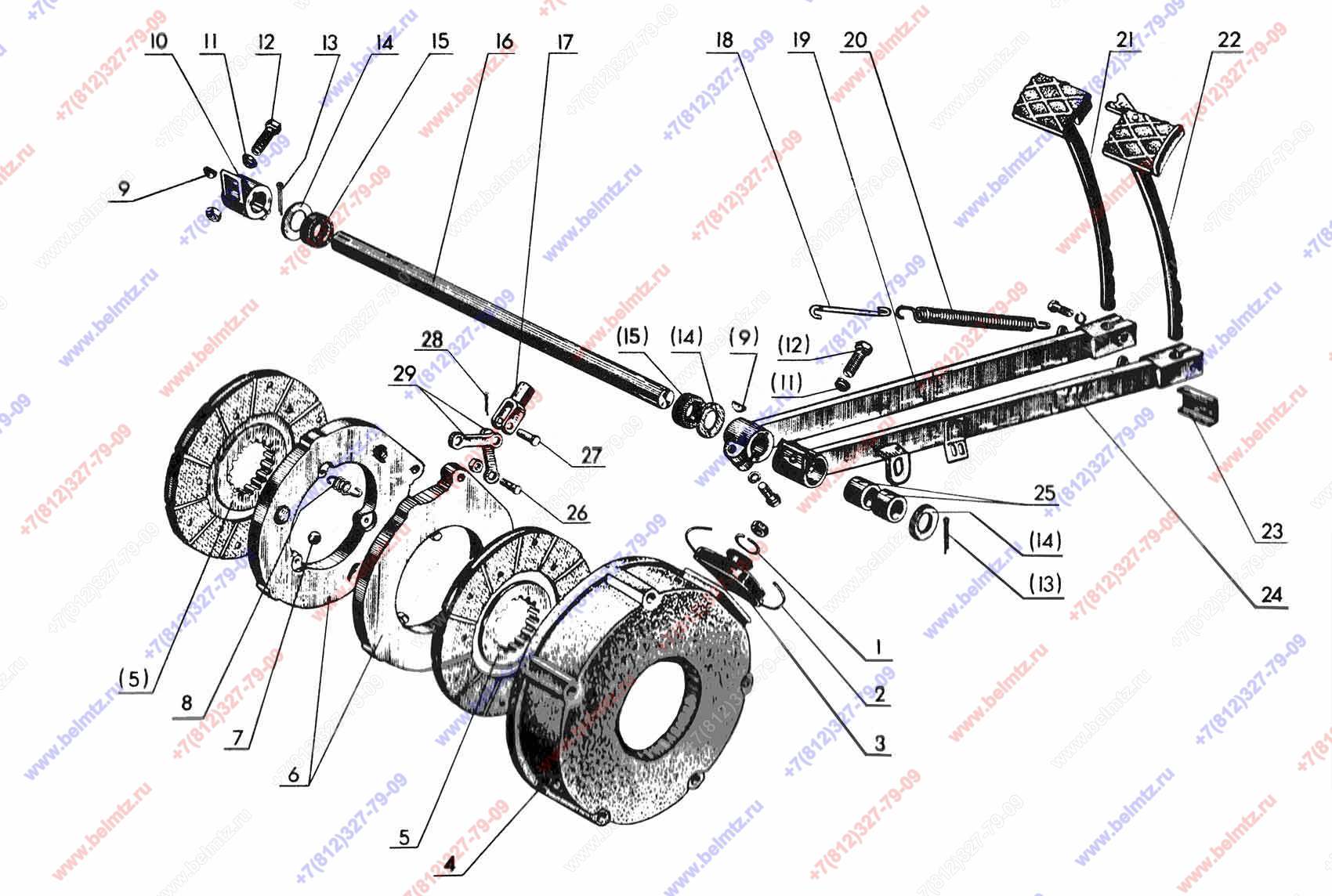

  • Группа 35. Тормоза. Подгруппа 3502, 3503. Тормоза 70-3502020. Управление тормозами сухого трения. МТЗ-82 с МК

Используется в Каталогах

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
0
70-3502020
2
0
70-3503080 Тяга тормоза
70-3503080
2
1
36-1702358 Кольцо пружинное
36-1702358
2
2
Проволока 1,6-О-С L-250mm
1,6-О-С ГОСТ 3282-74
2
6
50-3502036-Б Диск нажимной
50-3502036-Б
4
7
Шарик 22,225-100 ГОСТ 3722-81
22,225-100 ГОСТ 3722-81
10
10
50-3503017 Рычаг валика тормозов
50-3503017
1
11
70-3503018
2
10
12
70-3503019 Болт
70-3503019
2
13
Шплинт 5,0x36 ГОСТ 397-79
5x36.019 ГОСТ 397-79
2
14
50-3503071 Шайба
50-3503071
3
17
50-3502203
2
1
18
70-3503045 Удлинитель
70-3503045
2
19
70-3503060 Рычаг
70-3503060
1
21
80-3503140 Педаль левая
80-3503140
1
22
80-3503130 Педаль правая
80-3503130
1
23
50-3503067 Упор
50-3503067
1
24
70-3503050
1
6
25
50-3503064
2
9
26
50-3502198 Палец
50-3502198
4
27
12х32 ОСТ 37.001.163-97
2
1
28
Шплинт 3,2х18 ГОСТ 397-79
3,2х18.019 ГОСТ 397-79
2
29
85-3502196 Тяга
85-3502196
4
