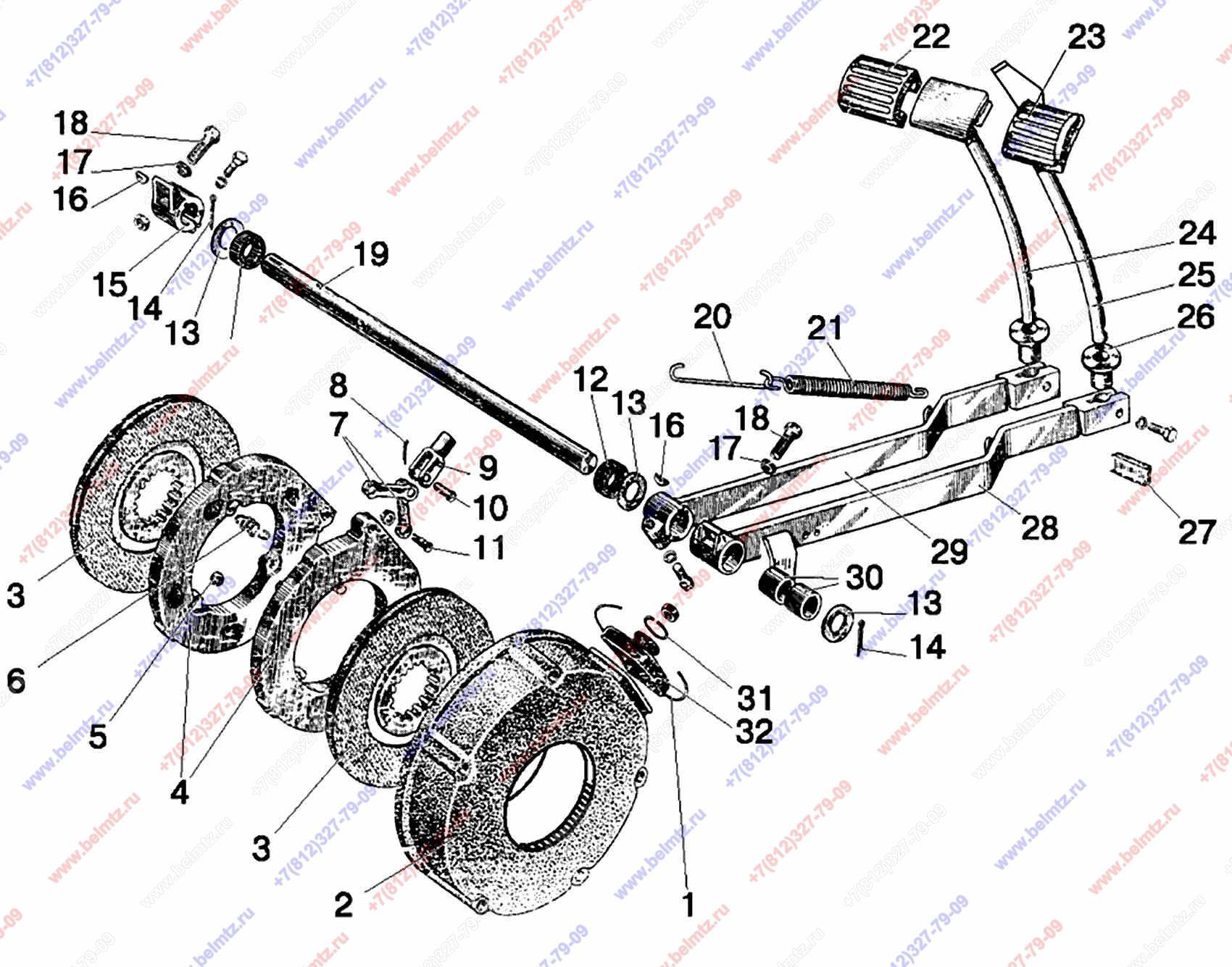

  • Группа 35. Тормоза. Подгруппа 3502, 3503. Тормоза 85-3502010 (ранние). Управление тормозами сухого трения. МТЗ-82.1

Используется в Каталогах

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
0
70-3503080 Тяга тормоза
70-3503080
2
0
85-3502010 Тормоз
85-3502010
2
(1-11,31,32)
1
Проволока 1,6-О-С L-250mm
1,6-О-С ГОСТ 3282-74
2
4
85-3502036 Диск нажимной
85-3502036
4
5
Шарик 22,225-100 ГОСТ 3722-81
22,225-100 ГОСТ 3722-81
10
7
85-3502196 Тяга
85-3502196
4
8
Шплинт 3,2х18 ГОСТ 397-79
3,2х18.019 ГОСТ 397-79
2
9
50-3502203
2
6
10
12х32 ОСТ 37.001.163-97
2
18
11
50-3502198 Палец
50-3502198
4
13
50-3503071 Шайба
50-3503071
3
14
Шплинт 5,0x36 ГОСТ 397-79
5x36.019 ГОСТ 397-79
2
17
70-3503018
2
8
18
70-3503019 Болт
70-3503019
2
20
70-3503045 Удлинитель
70-3503045
2
24
80-3503140 Педаль левая
80-3503140
1
25
80-3503130 Педаль правая
80-3503130
1
27
50-3503067 Упор
50-3503067
1
28
80-3503110 Рычаг правого тормоза
80-3503110
1
29
80-3503120 Рычаг левого тормоза
80-3503120
1
30
50-3503064
2
14
31
36-1702358 Кольцо пружинное
36-1702358
2
