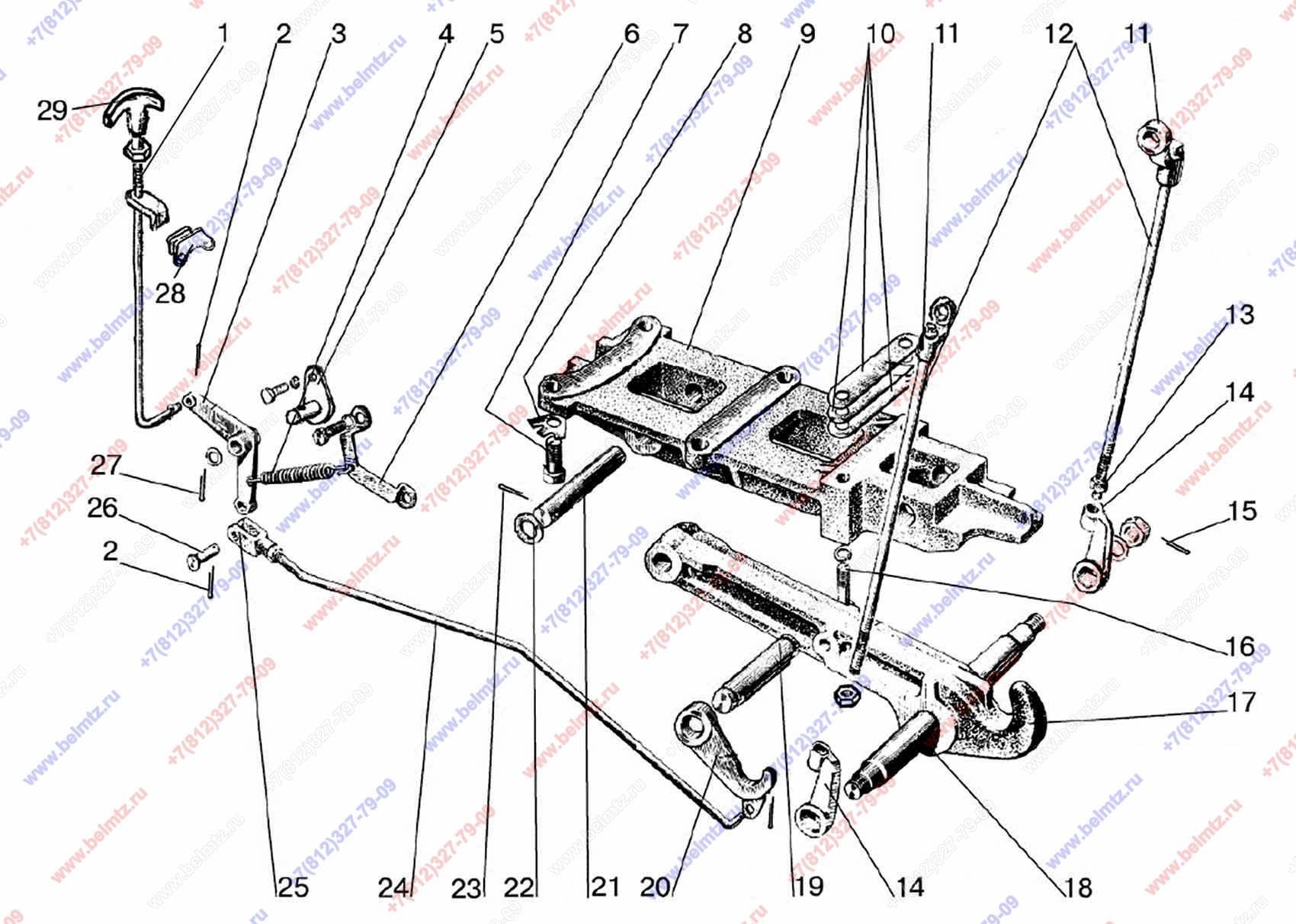

  • Группа 28. Рама. Подгруппа 2807. Крюк прицепной гидрофицированный. МТЗ-82.1

Используется в Каталогах

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
0
80-2807010 Крюк ТСУ-2 идет россыпью
80-2807010
1
(1-29)
0
80-2807040
1
(24, 25)
0
80-2807185-Б
1
1
(1, 29)
1
80-2807180-Б Рукоятка
80-2807180-Б
1
2
Шплинт 3,2х18 ГОСТ 397-79
3,2х18.019 ГОСТ 397-79
3
3
70-2807079 Рычаг
70-2807079
1
5
70-1602120-Б Фланец оси
70-1602120-Б
1
9
80-2807014 Кронштейн
80-2807014
1
11
70-2807051 Серьга
70-2807051
2
12
70-2807052-Б Винт
70-2807052-Б
2
13
40-3405062 Гайка М20х1,5
40-3405062
2
14
70-2807053-Б Гайка тяги
70-2807053-Б
2
15
Шплинт 4,0х36 ГОСТ 397-79
4,0x36.019 ГОСТ 397-79
2
16
80-2807026
2
2
17
80-2807011 Крюк
80-2807011
1
18
50-2807016 Ось крюка
50-2807016
1
19
70-2807047 Ось
70-2807047
1
20
80-2807077 Захват
80-2807077
2
21
50-2807013-Б Ось
50-2807013-Б
1
22
36-3503018 Шайба
36-3503018
2
23
Шплинт 6,3х36 ГОСТ 397-79
6,3х36.019 ГОСТ 397-79
2
24
70-2807043-Б Тяга
70-2807043-Б
1
25
50-3502203
1
6
26
12х32 ОСТ 37.001.163-97
1
18
27
Шплинт 3,2х25 ГОСТ 397-79
3,2х25.2.019 ГОСТ 397-79
1
28
85-2807092 Кронштейн
85-2807092
1
29
50-1310136-А
1
