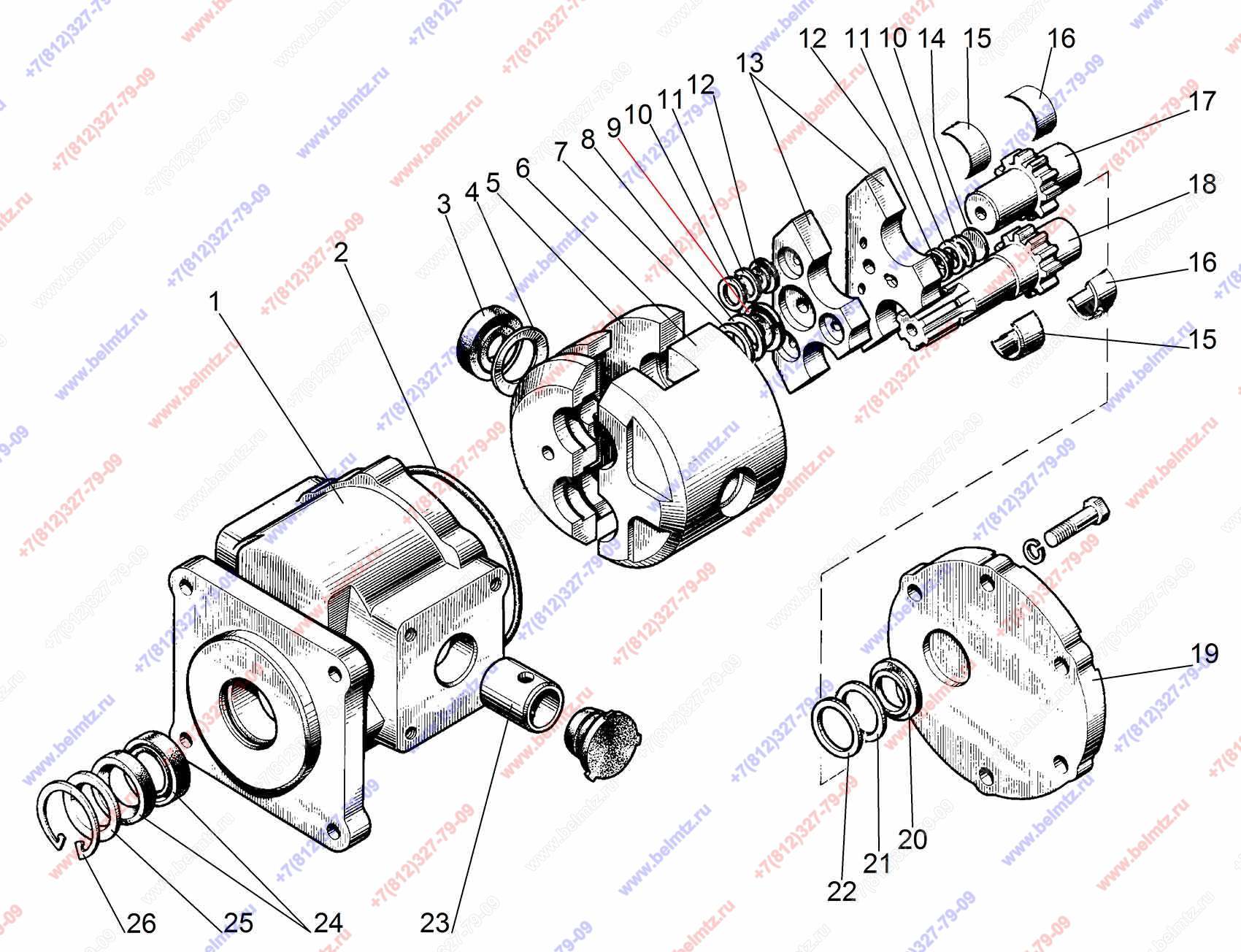

  • Группа 46. Гидросистема. Подгруппа НШ32А-3. Насос шестеренный. МТЗ-82.1

Используется в Каталогах

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
0
Р\к НШ32-А
1
7
(2, 3, 9, 12, 20, 24)
1
НШ32-3-01 Корпус
НШ32-3-01
1
3
НШ32-3-08
1
4
НШ32-3-06 Пластина
НШ32-3-06
1
5
НШ32А-3-02 Обойма поджимная
НШ32А-3-02
1
6
НШ32-3-03 Обойма подшипниковая
НШ32-3-03
1
7
НШ50-2-24 Кольцо
НШ50-2-24
1
8
НШ50-4-10-03 Прокладка
НШ50-4-10-03
2
9
НШ50-2-22
2
10
НШ50-2-25 Кольцо
НШ50-2-25
6
11
НШ50-4-10 Прокладка
НШ50-4-10
6
12
НШ50-2-23
6
13
НШ50-3-07 Платик
НШ50-3-07
2
14
НШ50-2-16 Пластина
НШ50-2-16
2
15
НШ50-4-04-А Вкладыш левый
НШ50-4-04-А
2
16
НШ50-4-06 Вкладыш правый
НШ50-4-06
2
17
НШ32-3-05 Шестерня ведомая
НШ32-3-05
1
18
НШ32-3-04 Шестерня ведущая
НШ32-3-04
1
19
НШ50А-3-06-01 Крышка
НШ50А-3-06-01
1
20
50К-13
1
21
НШ50-4-10-04 Прокладка
НШ50-4-10-04
1
22
НШ50-2-14 Кольцо
НШ50-2-14
1
23
НШ32-3-09 Втулка центрирующая
НШ32-3-09
1
25
НШ32Е-08-А Кольцо опорное
НШ32Е-08-А
1
26
НШ32У-0303028-Г Кольцо пружинное
НШ32У-0303028-Г
1
