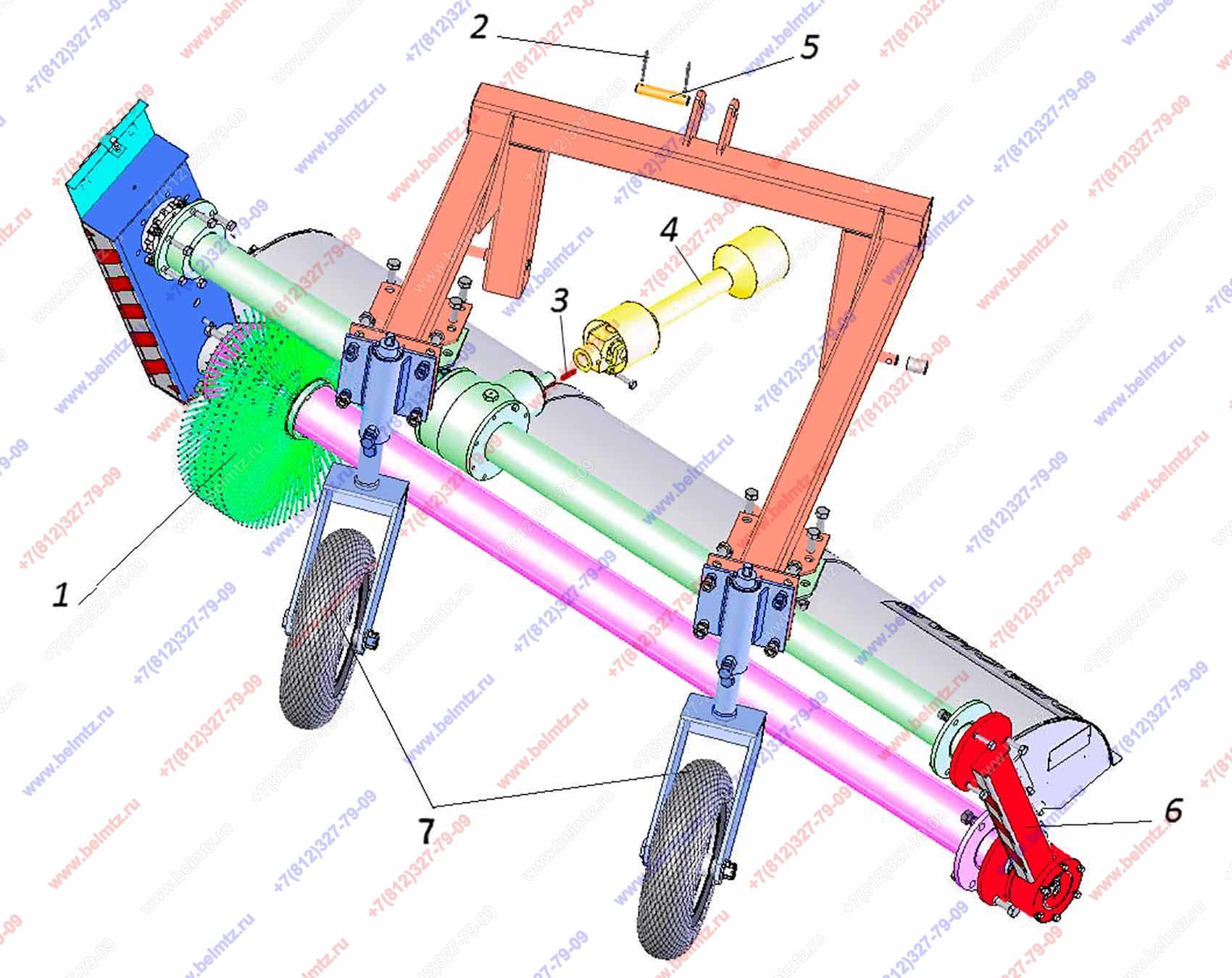

  • Рис.1а Общий вид щеток МК-4/454

Используется в Каталогах

Щетка МК-4 (МК 454)

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
1
МК 07.00.000 СБ Щетка в сборе
МК 07.00.000 СБ
1
2
А61.07.001 Шплинт пружинный
А61.07.001
2
2
КУН 00.623Б Шплинт пружинный
КУН 00.623Б
2
27
3
Шпонка 8,0х7х40 ГОСТ 23360-78 кардана
2-8х7х40 ГОСТ 23360-78
1
4
Вал карданный 10.016.6000-25.04С 8шлиц/шпонка (Сальск МК-2/3/4/454) L-810...1285
10.016.6000-25.04С
1
4
Вал карданный С10.016.086.137.115.115 8шлиц/8шлиц L-860-1370мм
С10.016.086.137.115.115
1
3
4
Вал карданный Т10.016.086.131.115.115 8шлиц/8шлиц (по центрам крестовин сложенный L-860мм)
Т10.016.086.131.115.115
1
4
Вал карданный Т10.040.086.130.115.115 8шлиц/8шлиц (по центрам крестовин сложенный L-мм860...1300мм)
Т10.040.086.130.115.115
1
1
5
МК 454.00.603М Ось
МК 454.00.603М
1
6
МК 05.00.000 Опора правая щётки МТЗ-82/320 (портал)
МК 05.00.000
1
1
7
МК К 00.000 У Колесо опорное
К00.000 У
2
