Щетка МК-4 (МК 454)

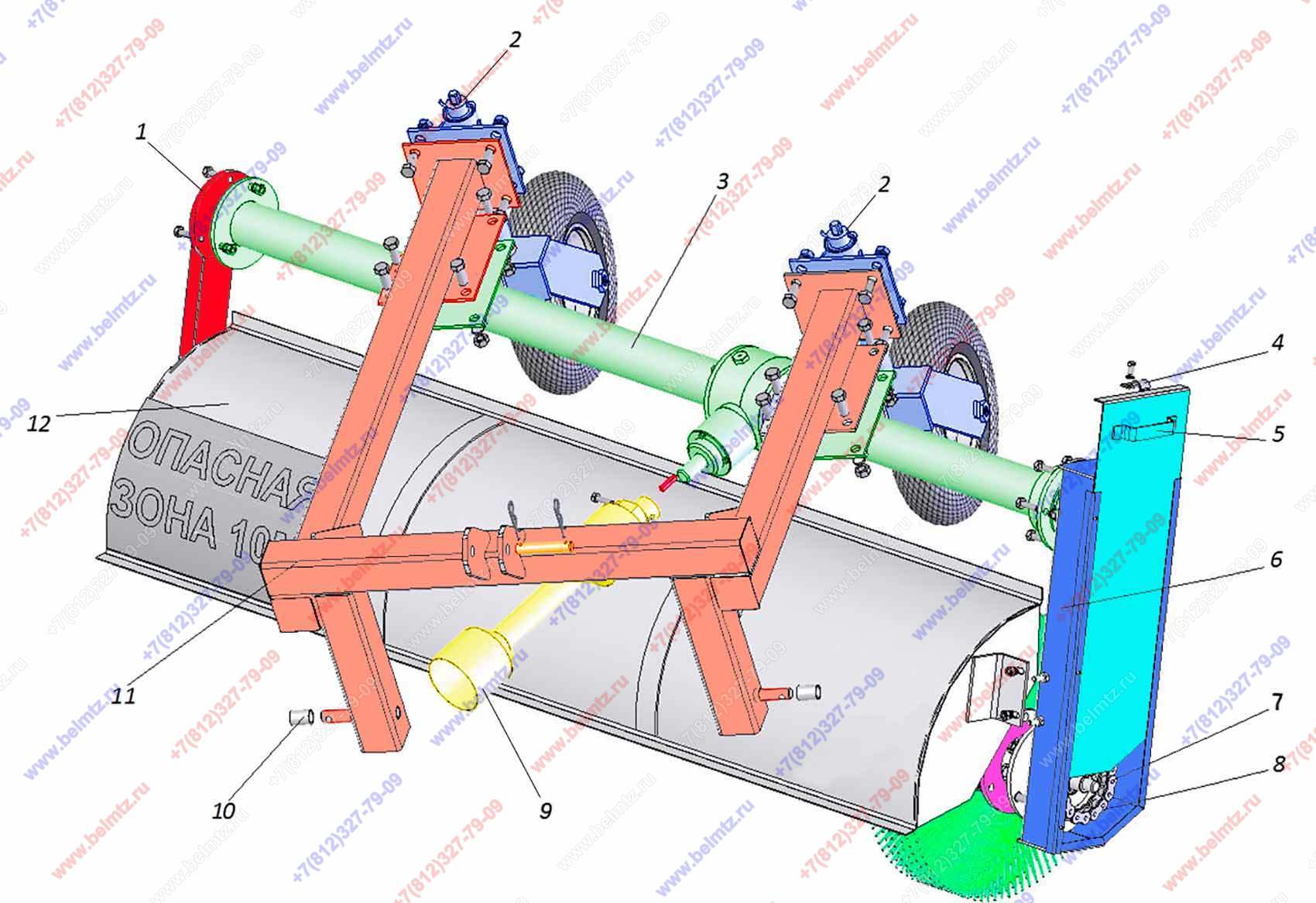

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
1
МК 05.00.000 Опора правая щётки МТЗ-82/320 (портал)
МК 05.00.000
1
1
2
МК К 00.000 У Колесо опорное
К00.000 У
2
3
МК 454.04.000Р Балка приводная МК-4/454
МК 454.04.000Р
1
4
КУН 01.426 Прижим
КУН 01.426
1
5
МКЩ 1,5.03.050 Крышка корпуса
МКЩ 1,5.03.050
1
6
МК 06.00.000 УН Редуктор цепной
МК 06.00.000 УН
1
7
Цепь ПР-25,4-6000 (кусок 1,7526) (для МК-2/4/454 и МКЩ-1,5 L-1397мм) (для БЗ-22.00.000 L-1115мм) 82.6-4714000 L-1.295,4мм
ПР-25,4-60
1
4
8
Звено переходное П-ПР-25.4-60
П-ПР-25.4-60
0
8
8
Звено соединительное СПР-25,4-60 (замок цепи)
СПР-25.4-60
1
9
Вал карданный 10.016.6000-25.04С 8шлиц/шпонка (Сальск МК-2/3/4/454) L-810...1285
10.016.6000-25.04С
1
9
Вал карданный С10.016.086.137.115.115 8шлиц/8шлиц L-860-1370мм
С10.016.086.137.115.115
1
3
9
Вал карданный Т10.016.086.131.115.115 8шлиц/8шлиц (по центрам крестовин сложенный L-860мм)
Т10.016.086.131.115.115
1
9
Вал карданный Т10.040.086.130.115.115 8шлиц/8шлиц (по центрам крестовин сложенный L-мм860...1300мм)
Т10.040.086.130.115.115
1
1
10
МК 454.00.803М Втулка
МК 454.00.803М
2
11
МК 454.01.000 Рама МК-4/454
МК 454.01.000
1
12
МК 454.05.000 Кожух щетки
МК 454.05.000
1
