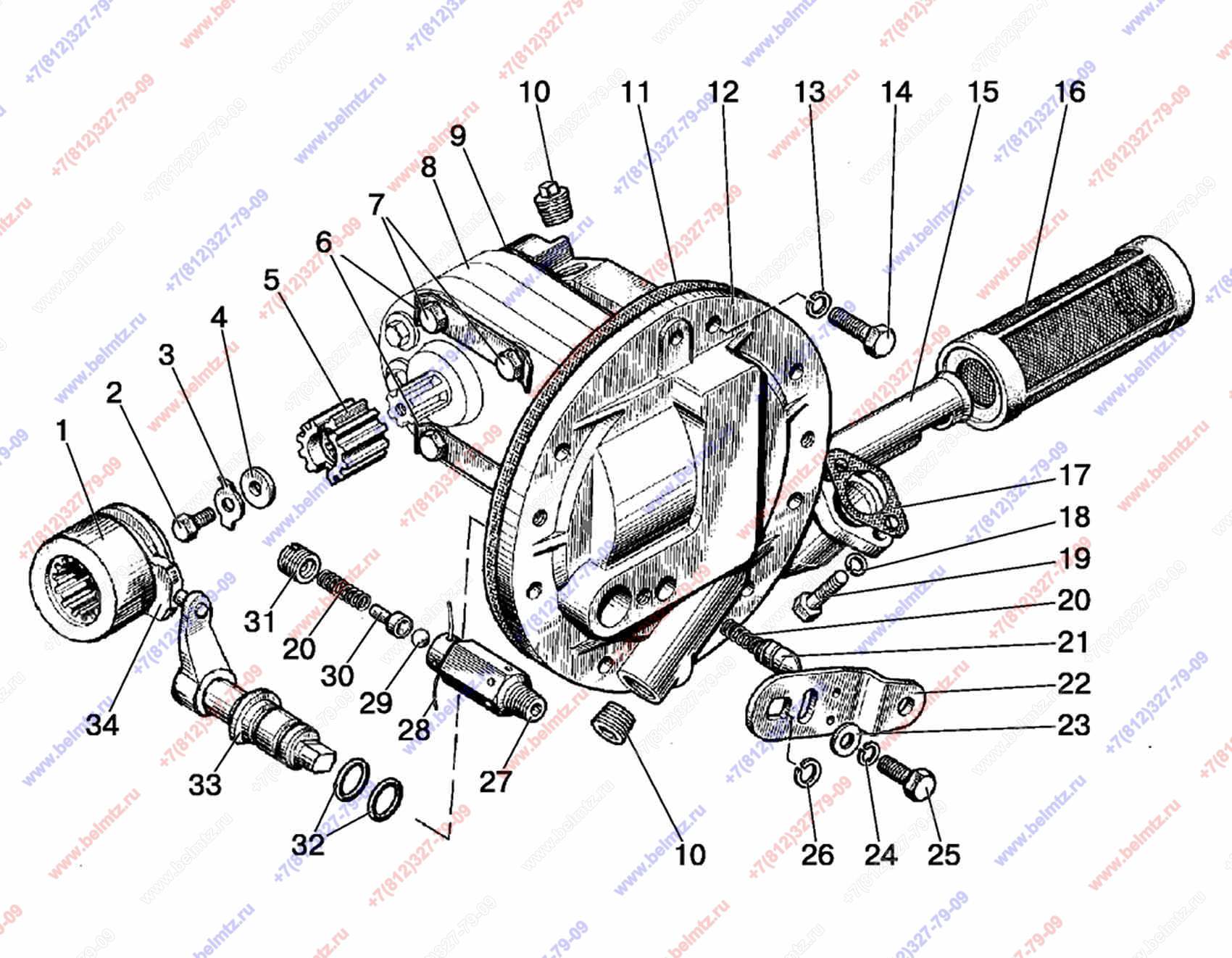

  • Группа 17 Коробка передач. Подгруппа 1704. Привод насосов 1222-1704010.

Используется в Каталогах

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
0
1222-1704010
1
1
(1-10,12,15-34)
2
Болт М8-6gх20 ГОСТ 7796-70
M8-6gx20.88.35.019 ГОСТ 7796-7
1
3
80-1704034 Шайба
80-1704034
1
4
85-1601108
1
36
6
80-1704092 Пластина стопорная
80-1704092
2
7
Болт М12-6gх75 ГОСТ 7795-
М12-6gх75.88.35.019 ГОСТ 7795-
4
9
80-1704093 Прокладка насоса
80-1704093
1
10
Пробка ПК КГ З/8"
ПК КГЗ/8"
2
11
80-1704016
1
12
12
1222-1704015 Корпус
1222-1704015
1
13
Шайба 10 ОТ
10 ОТ ОСТ 37.001.115-75
7
14
Болт М10-6gх30 ГОСТ 7796-70
М10-6gх30.88.35.019 ГОСТ 7796-
7
17
80-1704033 Прокладка
80-1704033
1
18
Шайба 8Т
8Т ОСТ 37.001.115-75
2
19
Болт М8-6gх30 ГОСТ 7796-7
М8-6gх30.88.35.019 ГОСТ 7796-7
2
20
50-1702148-А
1
15
21
80-1704037 Фиксатор
80-1704037
1
22
80-1704018 Пластина
80-1704018
1
23
Шайба С 10
С 10.01.019 ГОСТ 11371-78
1
24
Шайба 10Л ОСТ 37.001.115-75
10Л ОСТ 37.001.115-75
1
25
Болт М10-6gх25 ГОСТ 7796-70
М10-6gх25.88.35.019 ГОСТ 7796-
1
26
Кольцо С18 ГОСТ 13940-86 наружное
С18 ГОСТ 13940-86
1
27
80-1704041 Корпус
80-1704041
1
28
Проволока 1,0-0-С L-90 mm
1,0-0-С ГОСТ 3282-74
1
29
Шарик 10,0-60 ГОСТ 3722-81
10,0-60 ГОСТ 3722-81
1
30
80-1704039 Направляющая
80-1704039
1
31
80-1704038 Пробка
80-1704038
1
33
80-1704020-Б
1
3
34
80-1704021
1
4
