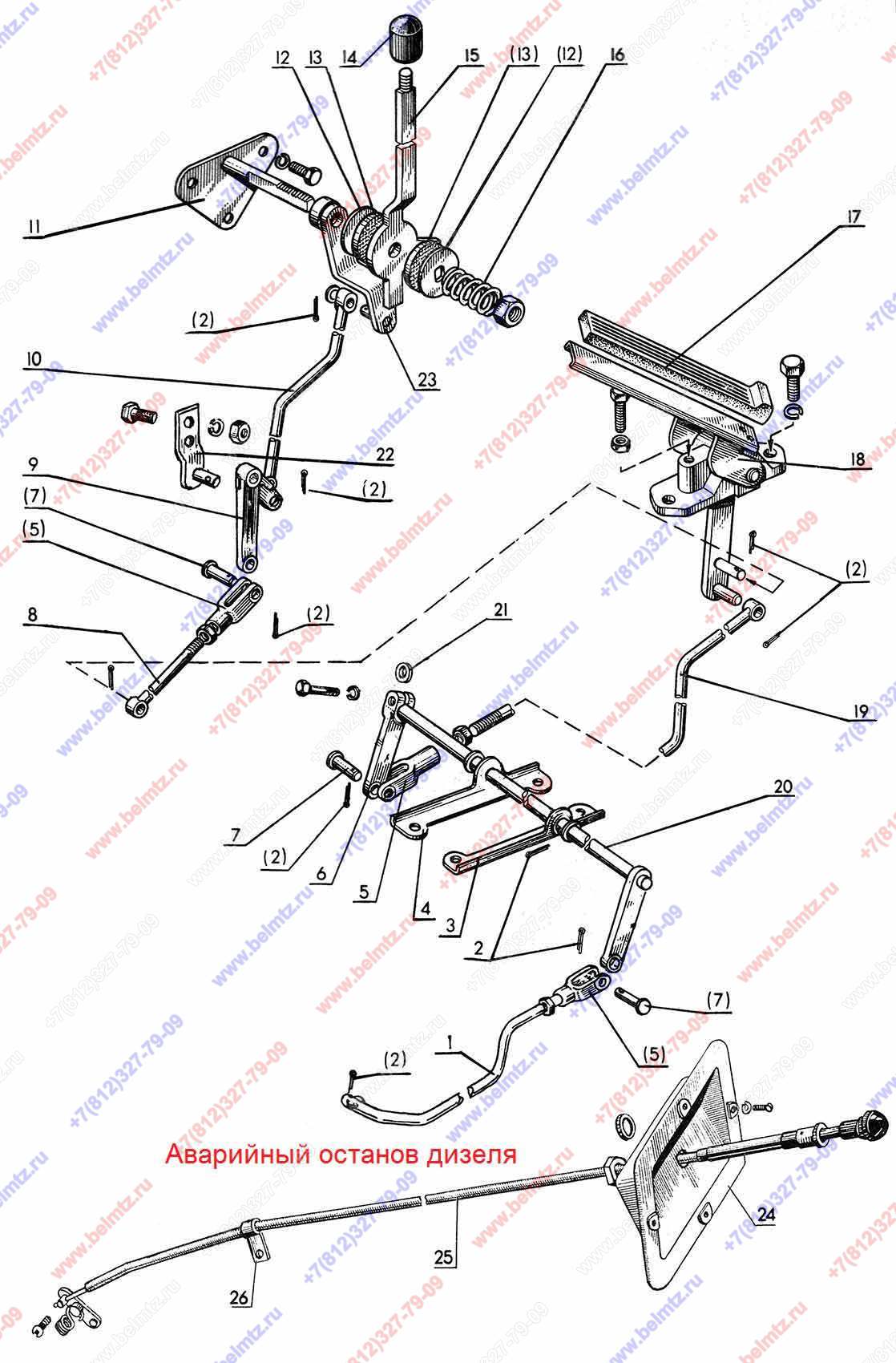

  • Группа 11. Система питания. Подгруппа 1108. Управление подачей топлива. МТЗ-82

Используется в Каталогах

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
0
70-1108020
1
3
(1, 5 и гайка)
0
80-1108005 Управление подачей топлива
80-1108005
1
1
70-1108116 Тяга
70-1108116
1
2
Шплинт 3,2х18 ГОСТ 397-79
3,2х18.019 ГОСТ 397-79
11
3
70-1108163 Кронштейн левый
70-1108163
1
4
70-1108162 Кронштейн правый
70-1108162
1
6
70Х-1108043 Рычаг
70Х-1108043
1
7
Палец 8х30
8х30 ОСТ 37.001.163-97
3
8
80-1108029-Б Тяга
80-1108029-Б
1
9
80-1108045 Рычаг
80-1108045
1
10
80-1108037-Б Тяга
80-1108037-Б
1
11
80-1108015 Крышка
80-1108015
1
12
80-1108028 Шайба
80-1108028
1
14
А13.11.000
1
2
15
80-1108050 Рукоятка
80-1108050
1
16
А20-245-Б Пружина
А20-245-Б
1
18
80В-1108510-А
1
5
19
80-1108027 Тяга
80-1108027
1
20
80-1108230 Вал
80-1108230
1
21
50-1108044
1
22
80-1108075 Кронштейн
80-1108075
1
23
80-1108055 Рычаг
80-1108055
1
24
70-1115020 Щиток управления
70-1115020
1
26
50-3723021 Скоба
50-3723021
1
