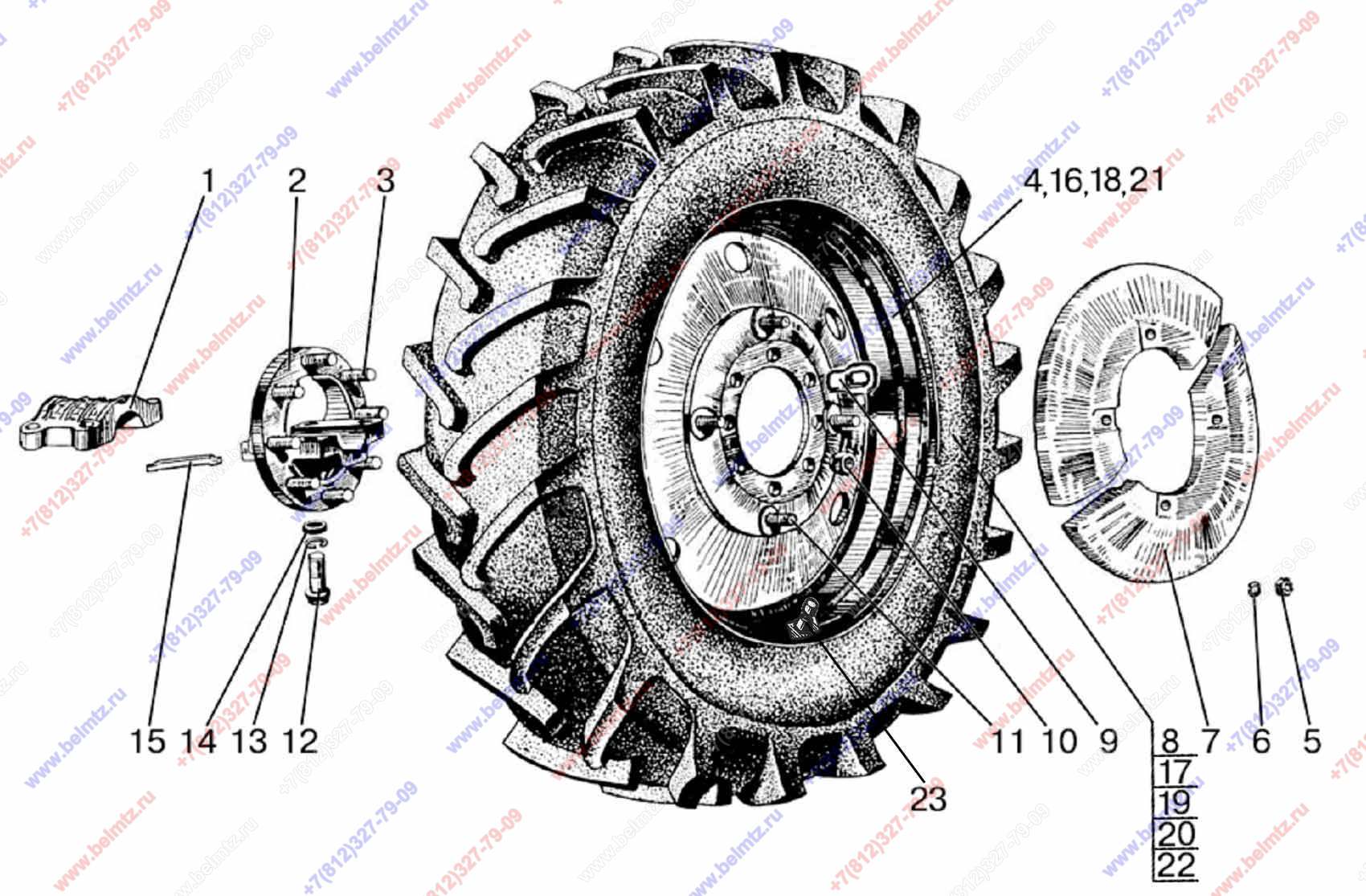

  • Группа 31. Колеса и ступицы. Подгруппа 3107. Колеса задние ведущие 15,5-38, 16,9R38, 16.9R30. 18.4R30 и 18.4R34.

Используется в Каталогах

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
0
50-3100160 Колесо 18.4R30 в сборе с шиной
50-3100160
2
(18, 20)
0
72-3107010 Колесо 16.9R38 в сборе с шиной
72-3107010
2
(16, 17)
0
80Н-3100060 Колесо 16.9R30 в сборе с шиной
80Н-3100060
2
(18, 19)
0
С70-3100220-А Колесо 15.5R38 в сборе с шиной
С70-3100220-А
2
(4, 8)
1
70-3104025
2
7
2
50-3104015 Ступица
50-3104015
2
5
Гайка М16 ГОСТ 5915-70
М16-6Н.6.019 ГОСТ 5915-70
8
6
Шайба 16 ОТ
16 ОТ ОСТ 37.001.115-75
8
13
Шайба 27 Л
27 Л ОСТ 37.001.115-75
8
15
50-3104016
2
12
18
W14Lх30 Обод заднего колеса под шину 16.9R30 (18.4R30)
DW14Lx30-3107030
2
19
Шина 16.9R30
16.9R30
2
20
Шина 18.4R30
18.4R30
2
