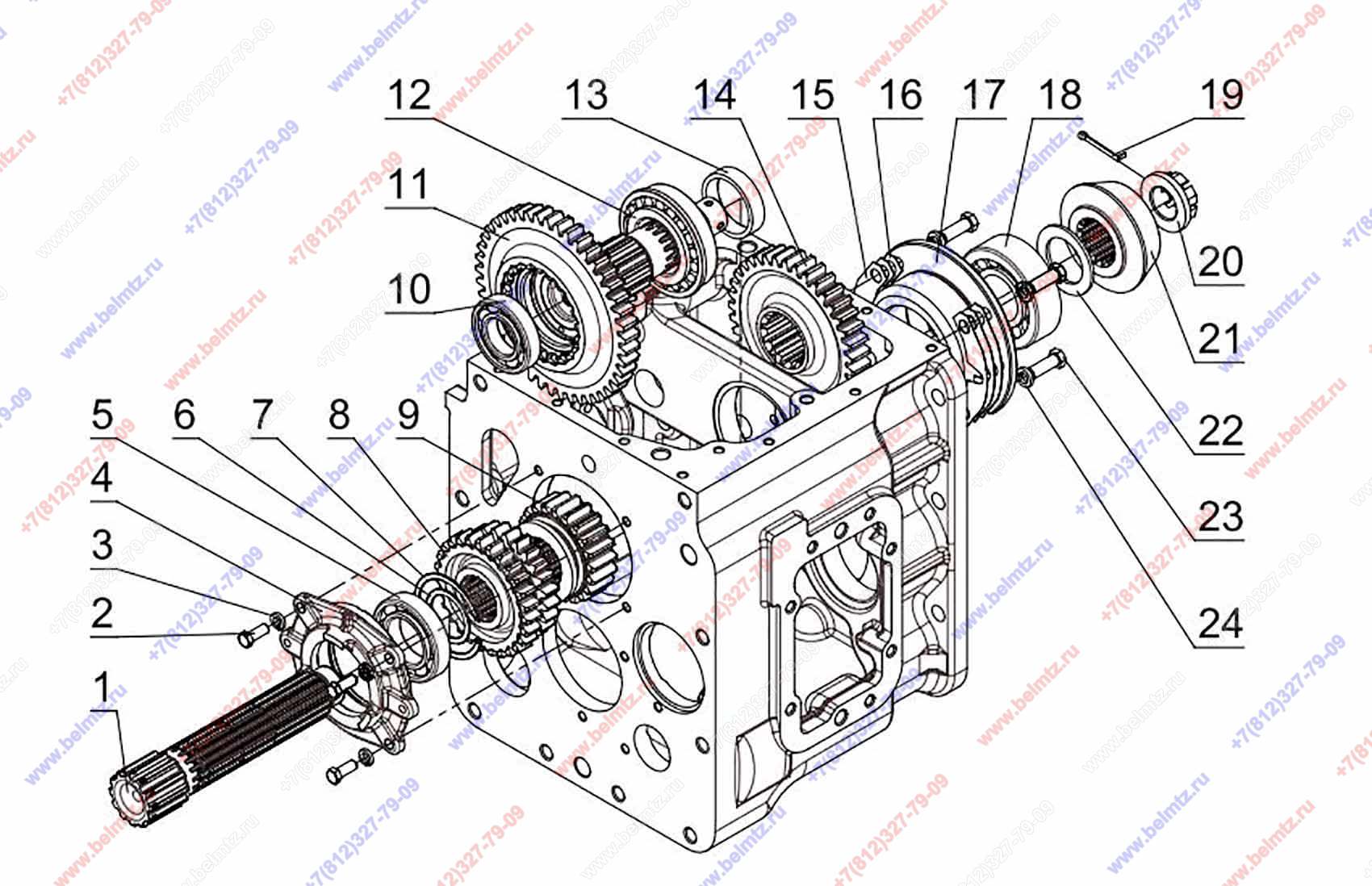

  • Группа 17. Коробка передач. Подгруппа 1701. Коробка передач 72-1700010-Б1/-01/-02/-07. Вал первичный. Вал вторичный. МТЗ-82.1

Используется в Каталогах

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
0
48-1701030-А Вал первичный
48-1701030-А
1
(1, 4-9)
0
50-1701040 Вал вторичный (10-13)
50-1701040
1
(10-13)
0
50-1701050
1
2
(17, 18)
2
Болт М10-6gх25 ГОСТ 7796-70
М10-6gх25.88.35.019 ГОСТ 7796-
4
3
Шайба 10 ОТ
10 ОТ ОСТ 37.001.115-75
4
6
2С50 ГОСТ13940-86
1
7
Кольцо 2С90 ГОСТ13940-86
2С90 ГОСТ13940-86
1
13
50-1701312 Втулка распорная
50-1701312
1
15
50-1701258 Прокладка регулировочная осевого зазора подшипников вторичного вала коробки передач 0,2 мм
50-1701258
10
16
50-1701259 Прокладка регулировочная зазора подшипников вторичного вала коробки передач 0,5 мм
50-1701259
6
17
50-1701255
1
3
19
Шплинт 5,0х45 ГОСТ 397-79
5,0х45.019 ГОСТ 397-79
1
20
50-1701253-01
1
69
22
50-1701254-А Шайба опорная ведущей шестерни главной передачи
50-1701254-А
1
23
Болт М12-6gх35 ГОСТ 7796-70
М12-6gх35.88.35.019 ГОСТ 7796-
4
24
Шайба 12 ОТ
12 ОТ ОСТ 37.001.115-75
4
