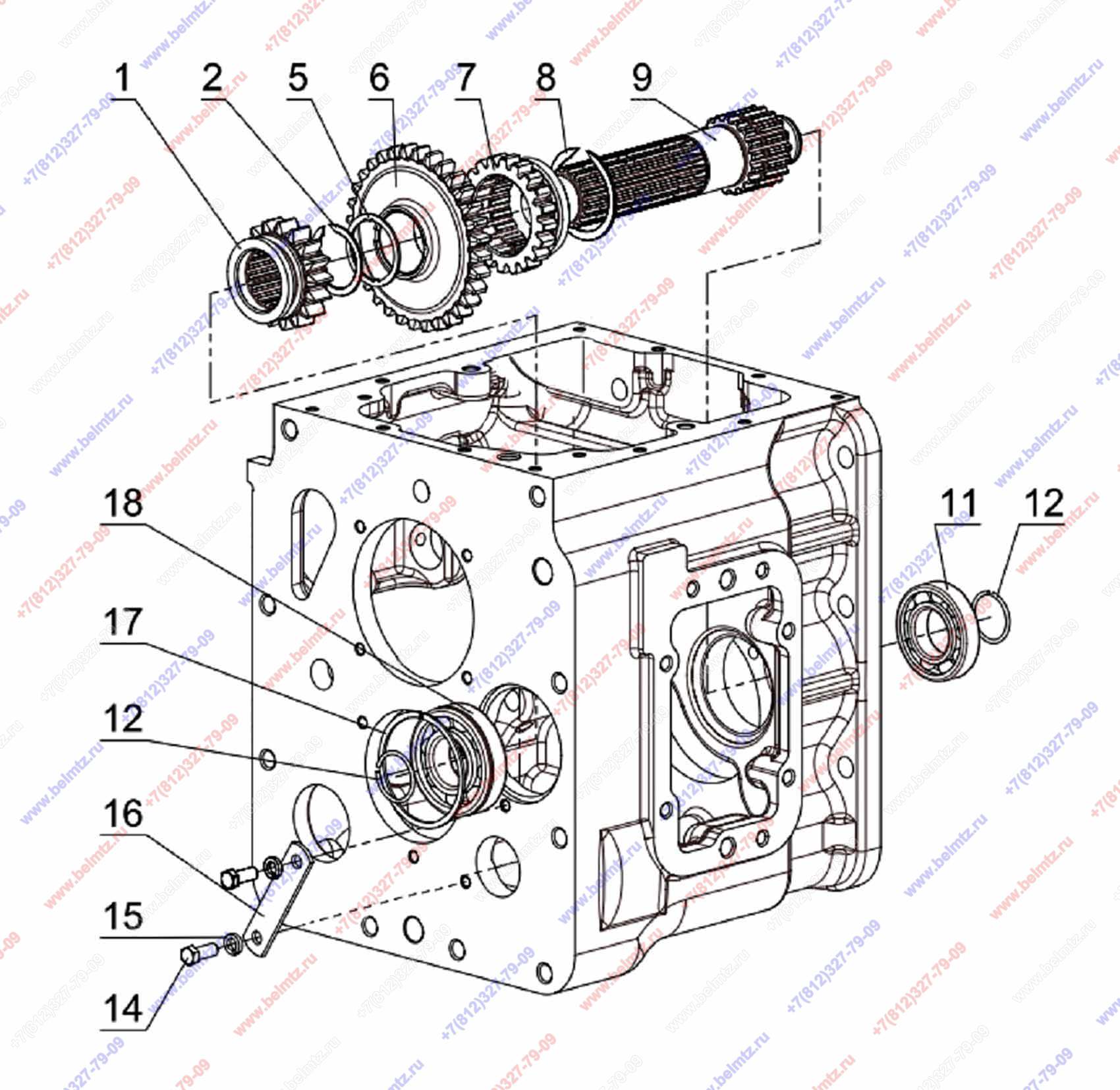

  • Группа 17. Коробка передач. Подгруппа 1701. Вал 1 передачи и з.х. коробки 72-1700010-Б1-03. МТЗ-82.1

Используется в Каталогах

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
0
70-1701380 Вал I передачи и з.х.
70-1701380
0
(1, 2, 5-9, 11, 12)
2
2С50 ГОСТ13940-86
1
5
70-1701226 Шайба
70-1701226
1
8
Кольцо 2С65 ГОСТ 13940-86
2С65 ГОСТ 13940-86
1
12
Х4М-1701163 Кольцо
Х4М-1701163
2
14
Болт М10-6gх25 ГОСТ 7796-70
М10-6gх25.88.35.019 ГОСТ 7796-
2
15
Шайба 10 ОТ
10 ОТ ОСТ 37.001.115-75
2
16
50-1702082-А Планка
50-1702082-А
1
17
Кольцо 90 ГОСТ 2893-73
90 ГОСТ 2893-73
1
