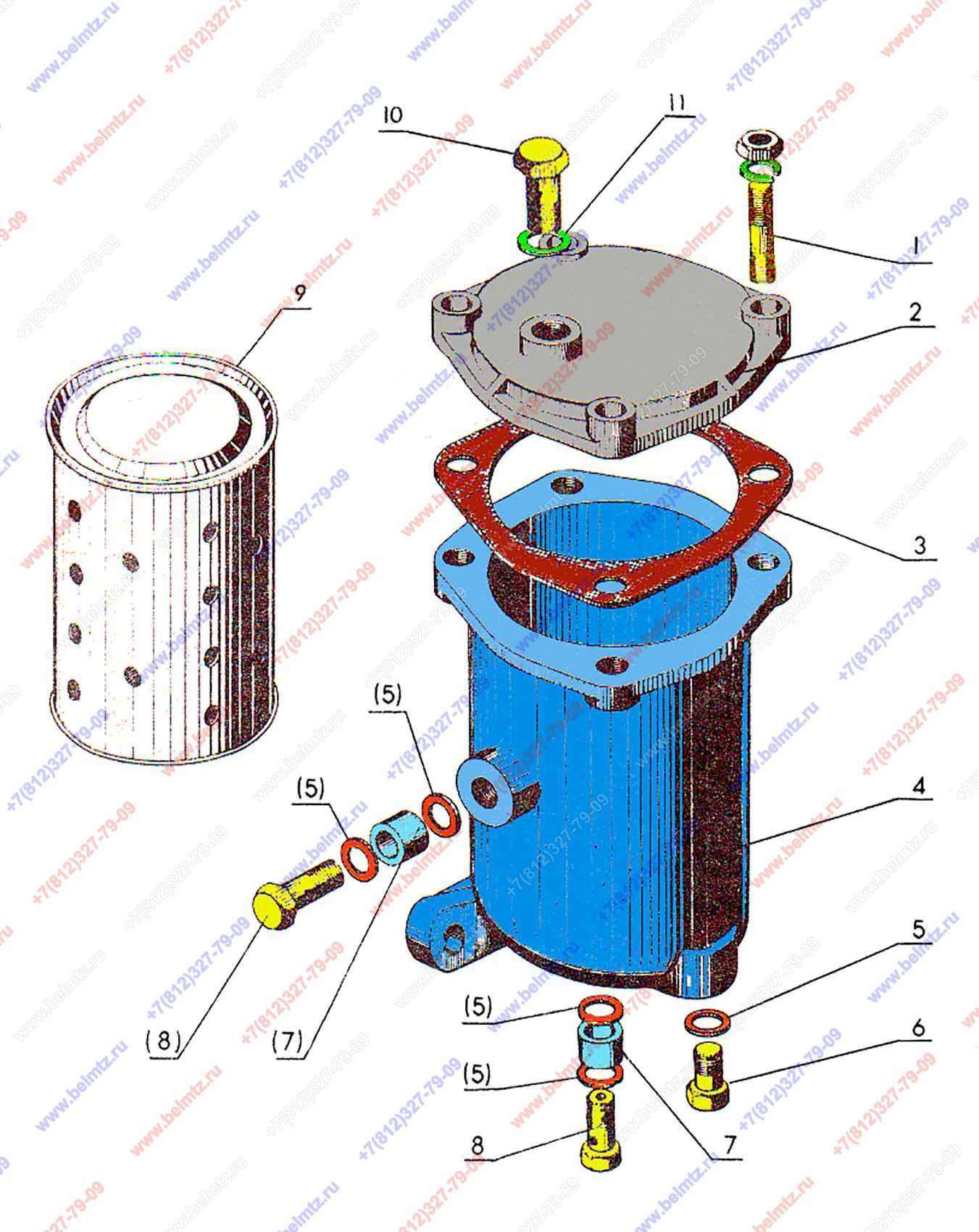

  • Группа 11. Система питания. Подгруппа 1117. Фильтр топливный тонкой очистки (с вставкой).

Используется в Каталогах

Беларус-1523
Беларус-82.1
Беларус-920

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
0
240-1117010-А Фильтр топливный тонкой очистки
240-1117010-А
1
9
1
240-1117029 Шпилька
240-1117029
4
2
240-1117185-В Крышка фильтра
240-1117185-В
1
3
240-1117102 Прокладка
240-1117102
1
4
240-1117025-А-01 Корпус
240-1117025-А-01
1
5
Кольцо медное Д-14.2х20х1,5 Д18-055-А
D14.2х20х1,5
5
141
5
Кольцо медное Д-18-055-А (ф14мм)
Д-18-055-А
5
6
50-1117028 Пробка резьбовая
50-1117028
1
7
Д16-111-01 Втулка
Д16-111-01
2
8
Д18-051-А Болт поворотного угольника длина резьбы 12мм
Д18-051-А
2
8
9
Фильтр элемент топливный МТЗ-80/82 ЭФТ-75А
ЭФТ-75
1
33
10
240-1117101-А Болт штуцера
240-1117101-А
1
21
11
36-1104788 Прокладка
36-1104788
1
