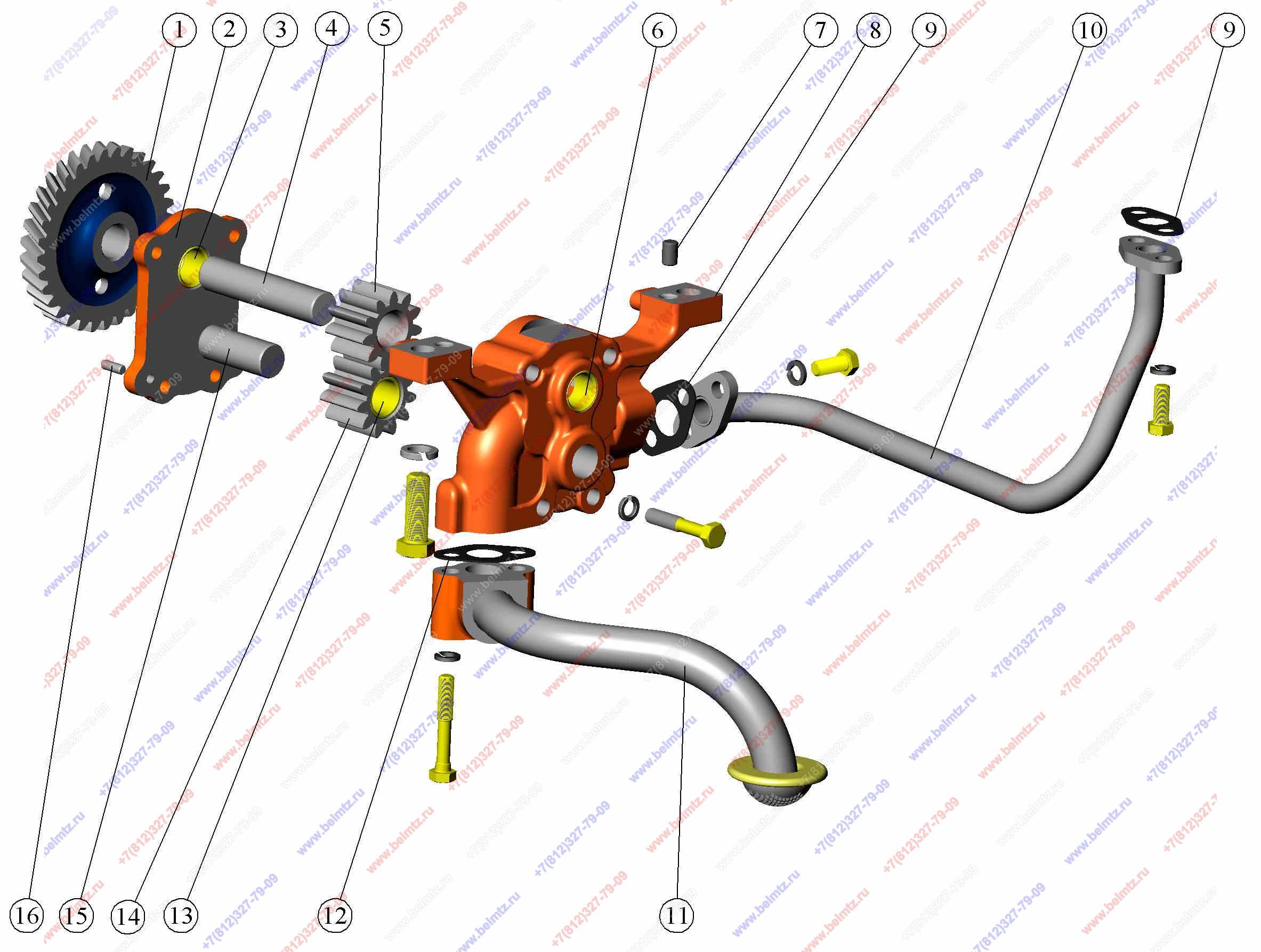

  • Группа 14. Система смазки. Подгруппа 1402, 1403. Насос масляный и приемник масляного насоса. МТЗ-82.1

Используется в Каталогах

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
1
240-1403228 Шестерня ведомая привода масляного насоса
240-1403228
1
1
245-1403228 Шестерня привода масляного насоса
245-1403228
1
1
50-1403228-Б Шестерня ведомая привода масляного насоса
50-1403228-Б
1
2
240-1403155 Крышка масляного насоса
240-1403155
1
3
50-1403012-Б Втулка крышки
50-1403012-Б
1
3
А57.03.027-А Втулка крышки
А57.03.027-А
1
4
50-1403052-В Валик масляного насоса
50-1403052-В
1
5
50-1403075-В Шестерня масляного насоса ведущая
50-1403075-В
1
6
50-1403019-Б Втулка корпуса
50-1403019-Б
1
6
А57.03.026-А Втулка корпуса
А57.03.026-А
1
7
240-1002044 Штифт
240-1002044
2
8
240-1403025 Корпус масляного насоса
240-1403025
1
9
50-1403033 Прокладка фланца
50-1403033
2
12
50-1402053 Прокладка фланца
50-1402053
1
13
А57.03.028-А Втулка промежуточной шестерни
А57.03.028-А
1
13
Д08-002-А Втулка корпуса масляного насоса
Д08-002-А
1
14
50-1403115-Б Шестерня масляного насоса ведомая
50-1403115-Б
1
15
50-1403125-Б Палец ведомой шестерни
50-1403125-Б
1
16
50-1403233 Штифт установочный
50-1403233
2
