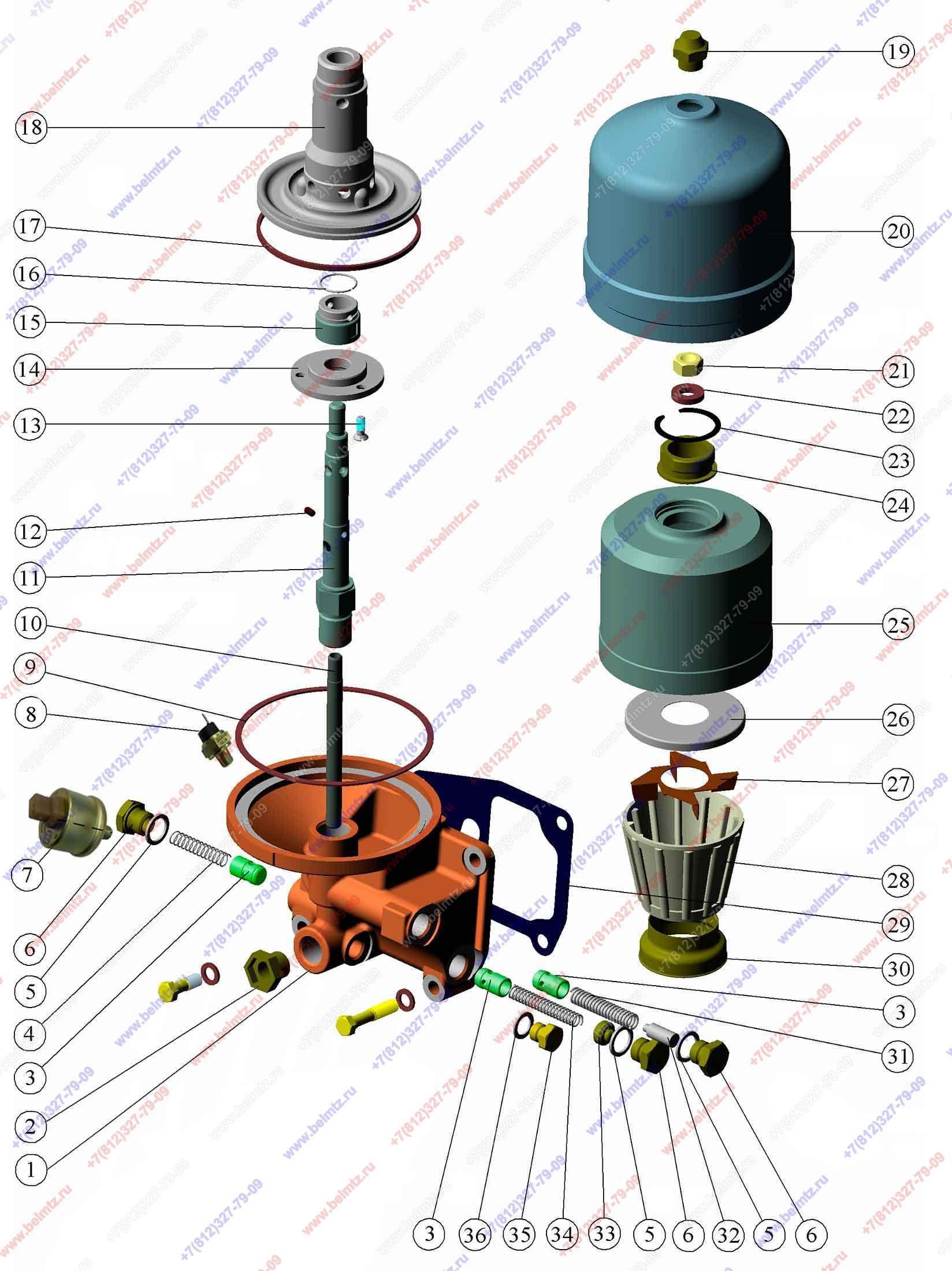

  • Группа 14. Система смазки. Подгруппа 1404. Фильтр масляный центробежный. МТЗ-82.1

Используется в Каталогах

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
1
240-1404067-А Корпус центробежного фильтра
240-1404067-А
1
2
240-1404096 Заглушка
240-1404096
2
2
50-1404077-А Пробка
50-1404077-А
2
3
50-1404071-А Клапан центробежного фильтра
50-1404071-А
3
4
50-1404085-А1 Пружина редукционного клапана
50-1404085-А1
1
5
Д09-035-А Прокладка пробки перепускного клапана
Д09-035-А
3
6
50-1404075 Пробка редукционного клапана
50-1404075
3
10
240-1404013-Б Трубка
240-1404013-Б
1
11
240-1404012-Б Ось ротора
240-1404012-Б
1
12
240-1404028 Штифт
240-1404028
1
12
Ролик 5х8 II
5x8 II ГОСТ 6870-81
1
13
Винт М6-6gх14 ГОСТ 17473-80
М6-6gх14.58.019 ГОСТ 17473-80
3
14
240-1404019-Б Крышка корпуса ротора
240-1404019-Б
1
15
240-1404090-Б Насадок
240-1404090-Б
1
16
240-1404118 Кольцо
240-1404118
1
18
240-1404017-Б Корпус ротора
240-1404017-Б
1
19
240-1404088 Гайка колпака
240-1404088
1
20
240-1404027 Колпак фильтра
240-1404027
1
21
Гайка М12х1,25 ГОСТ 5916-70
М12х1,25.6Н.6.019 ГОСТ 5916-70
1
22
Д37А-1407607-В Шайба упорная
Д37А-1407607-В
1
23
240-1404033 Кольцо упорное
240-1404033
1
24
240-1404035-А Гайка специальная
240-1404035-А
1
25
240-1404023 Стакан ротора
240-1404023
1
26
240-1404113 Крышка
240-1404113
1
27
240-1404024 Крыльчатка ротора
240-1404024
1
30
240-1404049 Стакан внутренний
240-1404049
1
31
50-1404081-А Пружина клапана центробежного фильтра
50-1404081-А
1
32
240-1404074 Вставка
240-1404074
1
33
50-1404072 Пробка регулировочная
50-1404072
1
34
50-1404083-А1 Пружина сливного клапана
50-1404083-А1
1
35
50-1117028 Пробка резьбовая
50-1117028
1
35
А23.10.006 Пробка
А23.10.006
1
36
USIT M14
1
44
