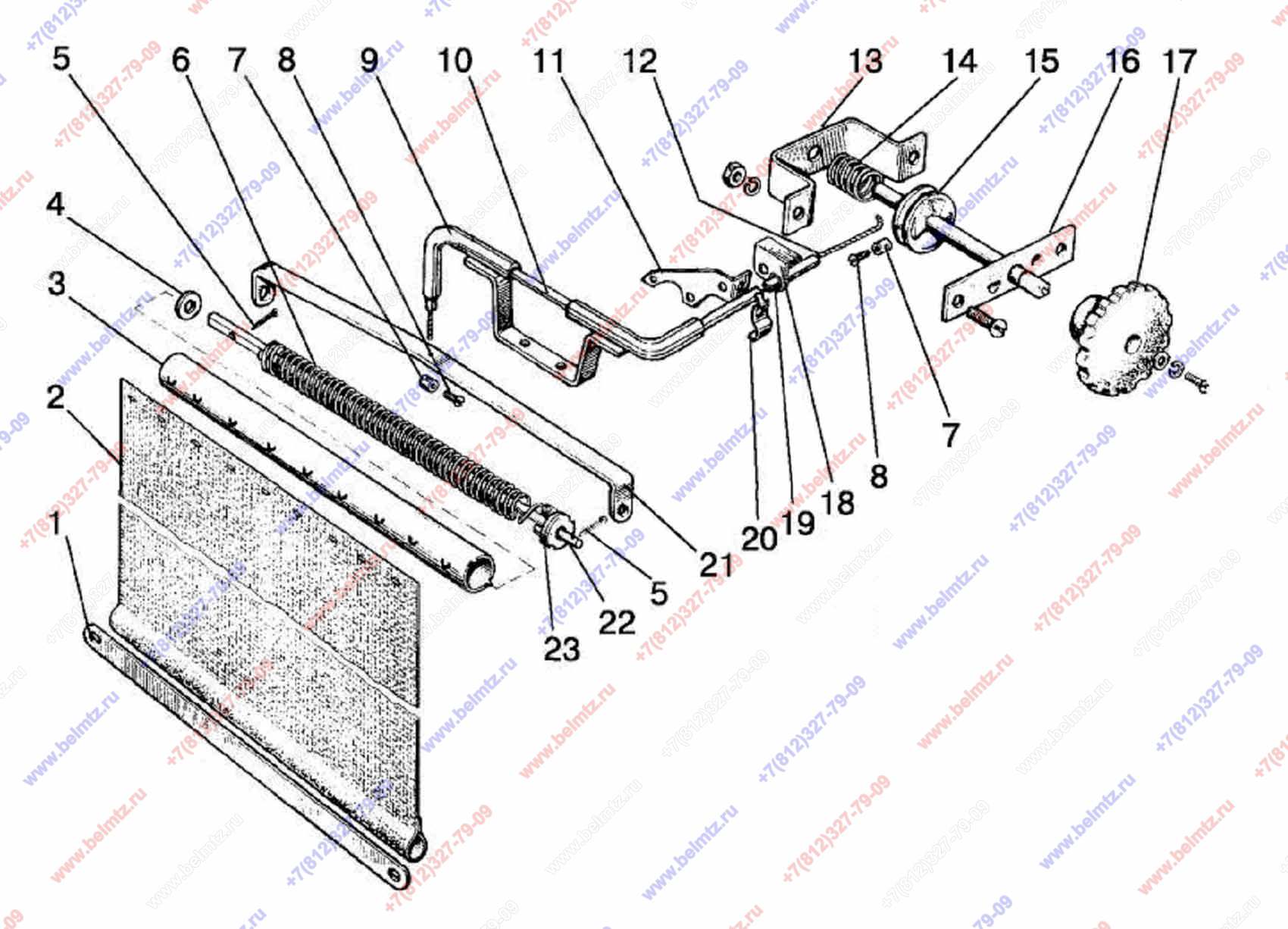

  • Группа 13. Система охлаждения. Подгруппа 1310. Шторка (с ГОРУ). МТЗ-82.1

Используется в Каталогах

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
1
70-1310016 Планка
70-1310016
1
2
А09.01.001 Шторка
A09.01.001
1
3
А09.01.015 Барабан
A09.01.015
1
4
Шайба С 6.01.019
С 6.01.019 ГОСТ 11371-78
1
5
Шплинт 2,0x12 ГОСТ 397-79
2x12.019 ГОСТ 397-79
2
6
А09.01.005 Пружина
A09.01.005
1
8
Винт М4-6gх8 ГОСТ 17473-80
ВМ4-6gх8.58.019 ГОСТ 17473-80
2
9
80-1310020 Кронштейн
80-1310020
1
10
80В-1310007 Оболочка троса
80B-1310007
1
11
70-4803027 Кронштейн
70-4803027
1
11
85-1310001 Кронштейн
85-1310001
1
12
70-1310121-A Шнур управления
70-1310121-A
1
13
70-1310411 Скоба
70-1310411
1
14
А09.01.023 Пружина
A09.01.023
1
15
70-1310450 Барабан
70-1310450
1
16
70-1310412 Планка
70-1310412
1
17
70-1310130-A Рукоятка
70-1310130-A
1
18
80-4803026 Кронштейн
80-4803026
1
19
70-4803022 Втулка
70-4803022
1
20
70Л-1024216 Хомут
70Л-1024216
1
21
70-1310013-A Планка
70-1310013-A
1
22
А09.01.004 Стержень
A09.01.004
1
23
А09.01.011 Наконечник
A09.01.011
1
