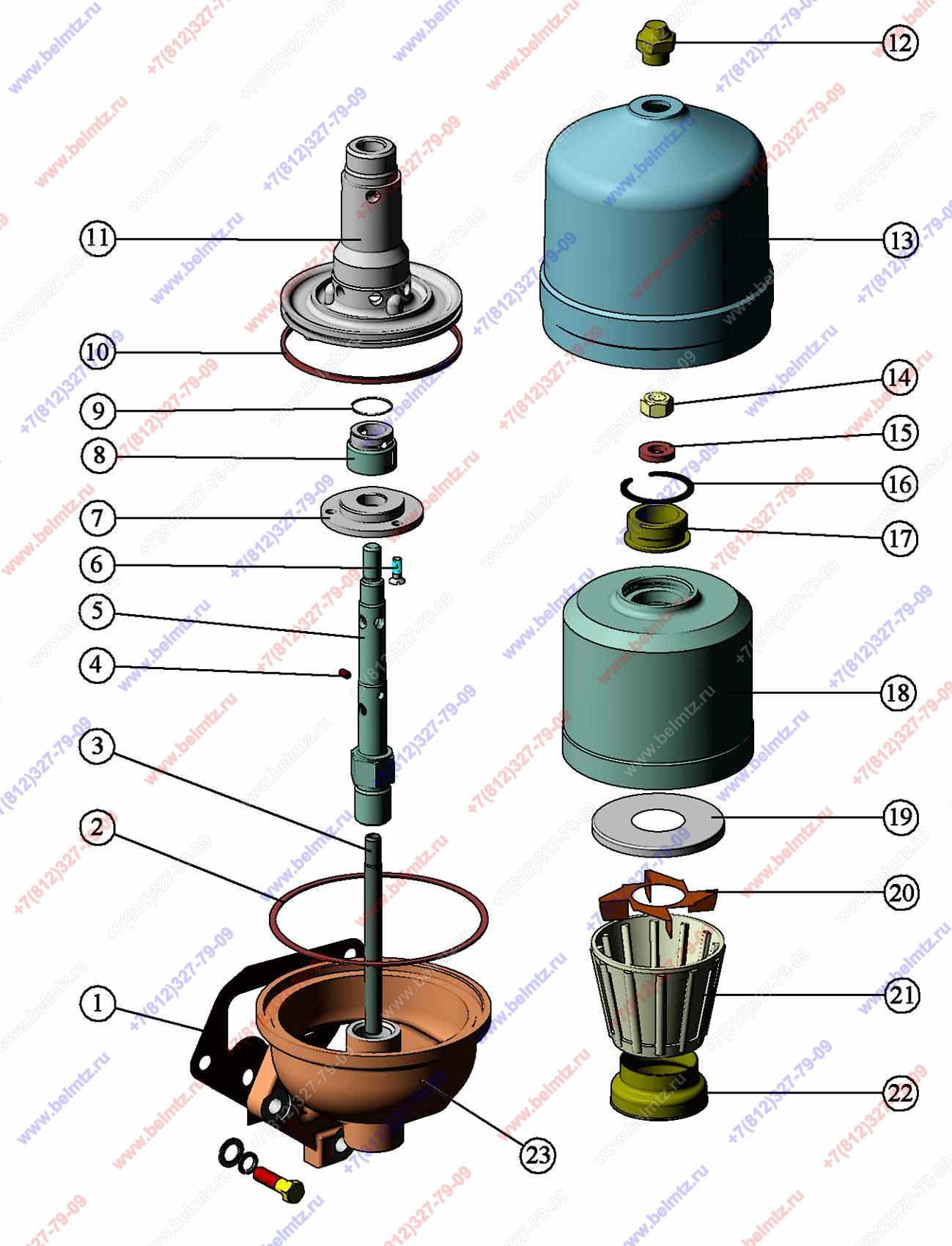

  • Группа 14. Система смазки. Подгруппа 1028, 1404. Фильтр масляный центробежный. МТЗ-1523

Используется в Каталогах

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
1
260-1028001 Прокладка
260-1028001
1
3
240-1404013-Б-01 Трубка
240-1404013-Б-01
1
4
240-1404028 Штифт
240-1404028
1
4
Ролик 5х8 II
5x8 II ГОСТ 6870-81
1
5
240-1404012-Б Ось ротора
240-1404012-Б
1
6
Винт М6-6gх14 ГОСТ 17473-80
М6-6gх14.58.019 ГОСТ 17473-80
3
7
240-1404019-Б Крышка корпуса ротора
240-1404019-Б
1
8
240-1404090-Б-02 Насадок
240-1404090-Б-02
1
8
260-1028040 Насадок
260-1028040
1
9
240-1404118 Кольцо
240-1404118
1
11
240-1404017-В-01 Корпус ротора
240-1404017-В-01
1
12
240-1404088 Гайка колпака
240-1404088
1
13
240-1404027 Колпак фильтра
240-1404027
1
14
Гайка М12х1,25 ГОСТ 5916-70
М12х1,25.6Н.6.019 ГОСТ 5916-70
1
15
Д37А-1407607-В Шайба упорная
Д37А-1407607-В
1
16
240-1404033 Кольцо упорное
240-1404033
1
17
240-1404035-А Гайка специальная
240-1404035-А
1
18
240-1404023 Стакан ротора
240-1404023
1
19
240-1404113 Крышка
240-1404113
1
20
240-1404024 Крыльчатка ротора
240-1404024
1
22
240-1404049 Стакан внутренний
240-1404049
1
23
260-1028032-Б Корпус центробежного фильтра
260-1028032-Б
1
