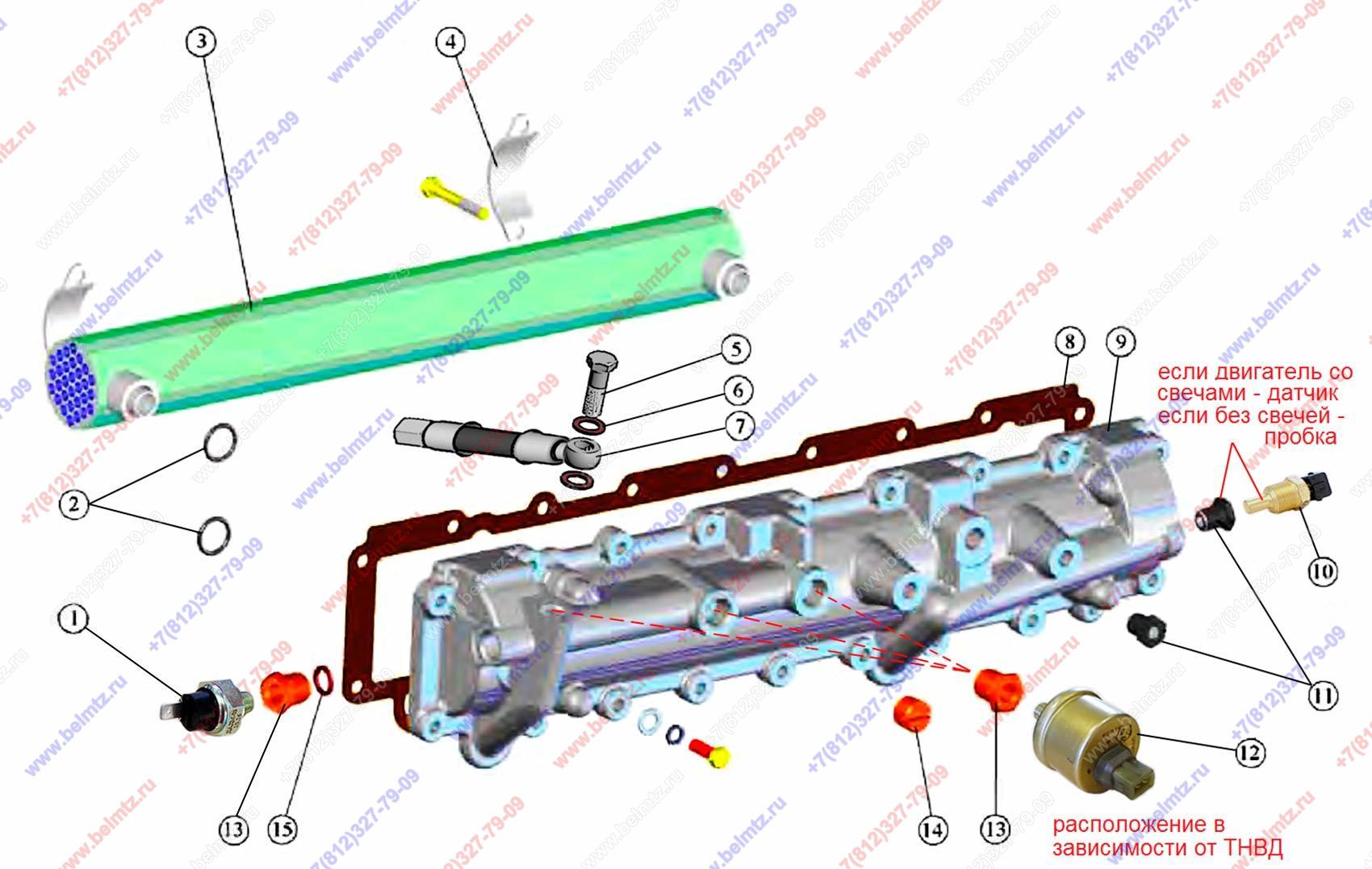

  • Группа 14. Система смазки. Подгруппа 1013. Теплообменник. (Д-260.1 Д-260.2)

Используется в Каталогах

Беларус-1523
Беларус-1221

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
0
260-1013010-А Теплообменник
260-1013010-А
1
1
1
Датчик 6012.3829-03 аварийного давления масла в двигателе и ГОРу (штырь, резьба К1/8")
6012.3829-03
1
1
Датчик ДАДМ-03 аварийного давления масла в двигателе и ГОРу (штырь, резьба К1/8")
ДАДМ-03
1
9
2
Кольцо 019,60х3,0 (020-025-30-1-4)
020-025-30-1-4
4
30
3
260-1013020 Сердцевина теплообменника
260-1013020
1
2
4
260-1013012-Б Скоба
260-1013012-Б
2
4
5
36-1104787 Болт (обратки форсунки) L-28мм Ф10мм
36-1104787
1
21
6
36-1104788 Прокладка
36-1104788
2
7
240-3509150-02 Маслопровод (L-114мм)
240-3509150-02
1
8
260-1013002 Прокладка теплообменника
260-1013002
1
9
9
260-1013011 Крышка теплообменника аннулирована!!!
260-1013011
1
9
260-1013011-01 Крышка теплообменника (старый номер 260-1013011-А) аннулирована!!!
260-1013011-01
1
9
260-1013011-Б Крышка теплообменника
260-1013011-Б
1
9
260-1013011-Б-01 Крышка теплообменника
260-1013011-Б-01
1
10
Датчик температуры 233.3828 свечей накаливания
233.3828
1
4
11
Пробка КГ 3/8"
КГ 3/8" ОСТ 23.1.117-83
2
12
Датчик ДД-6Е давления масла в двигателе
ДД-6Е
1
12
Датчик ДД-6М давления масла в двигателе
ДД-6М
1
13
260-1013017 Пробка
260-1013017
2
14
260-1013111 Пробка
260-1013111
1
15
Кольцо USIT M14
USIT M14
2
51
15
Кольцо медное Д-14.2х20х1,5 Д18-055-А
D14.2х20х1,5
2
155
15
Кольцо медное Д-18-055-А (ф14мм)
Д-18-055-А
2
