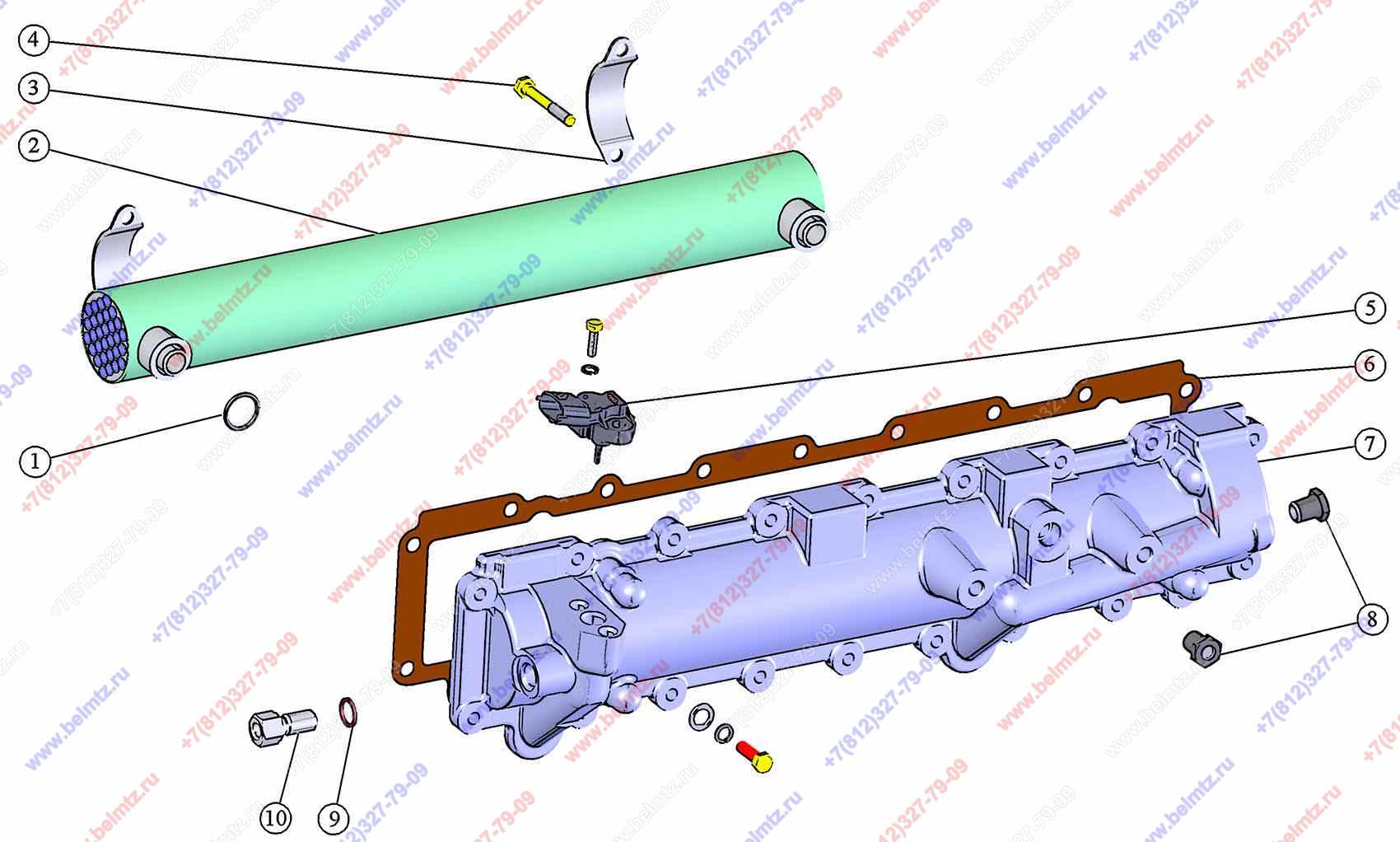

  • Группа 14. Система смазки. Подгруппа 1013. Теплообменник. МТЗ-1523 (Д-260.1S3A Д-260.4S3A)

Используется в Каталогах

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
0
260-1013010-А Теплообменник
260-1013010-А
1
1
[НОМЕРА]
1
Кольцо 019,60х3,0 (020-025-30-1-4)
020-025-30-1-4
2
30
2
260-1013020 Сердцевина теплообменника
260-1013020
1
3
3
260-1013012-Б Скоба
260-1013012-Б
2
4
260-1013028 Болт
260-1013028
4
5
Датчик 0 261 230 112 давления и температуры масла ODFT «BOSCH»
0 261 230 112
1
6
260-1013002 Прокладка теплообменника
260-1013002
1
36
7
260-1013011-01 Крышка теплообменника (старый номер 260-1013011-А)
260-1013011-01
1
7
260-1013011-Б Крышка теплообменника
260-1013011-Б
1
8
Пробка КГ 3/8"
КГ 3/8" ОСТ 23.1.117-83
2
9
Кольцо медное Д-14.2х20х1,5 Д18-055-А
D14.2х20х1,5
1
53
9
Кольцо медное Д-18-055-А (ф14мм)
Д-18-055-А
1
10
260-1013036 Штуцер
260-1013036
1
