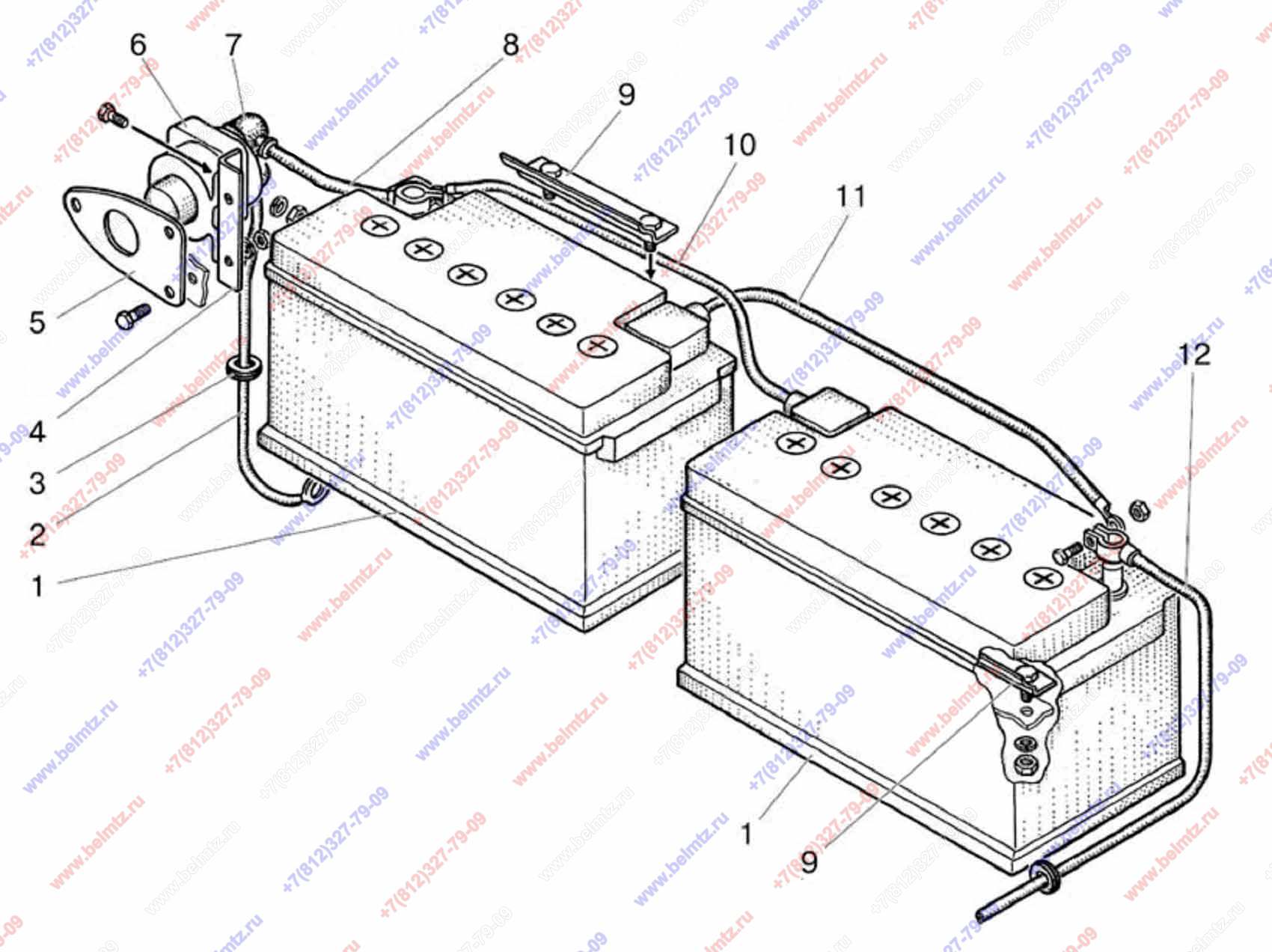

  • Группа 37. Электрооборудование. Подгруппа 3703. Установка батарей аккумуляторных. (система запуска 12В) МТЗ-82.1

Используется в Каталогах

Беларус-82.1

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
0
Клеммы АКБ комплект "-" и "+"
Клеммы евро
1
0
Клеммы АКБ комплект "-" и "+" с "барашком"
Клеммы с барашком
1
0
Клеммы АКБ комплект "-" и "+" с боковым креплением
Клеммы с бок креп
1
1
Аккумулятор 6СТ-90 LA (L5) 12V 90Ah 740А L-353мм Ш-175мм H-190мм
6СТ-90 LA
2
4
1
Аккумулятор 6СТ-90N(L)-(1) Sputnik 710А 353x175x190
6СТ-90N(L)-(1)
2
2
80-3724042 Провод
80-3724042
1
5
3
70-3723042-02 Втулка
70-3723042-02
1
4
80-3703061 Кронштейн
80-3703061
1
5
80-3703062 Пластина
80-3703062
1
6
Выключатель аккум.батарей 15.3737-02 (2-х контактный) аналог 1212.3737-04 сисема пуска 12в
15.3737-02
1
6
Выключатель массы 1212.3737-04 12В
1212.3737-04
1
1
7
ТМ-59-6000-38 Чехол
ТМ-59-6000-38
2
8
80-3724043-А Провод "-"
80-3724043-А
1
9
80В-3703020 Прижим
80В-3703020
2
10
80-3724039 Провод перемычка "-"
80-3724039
1
4
11
80-3724038 Провод перемычка "+"
80-3724038
1
12
70-3724041-В Провод АКБ "+" к стартеру
70-3724041-В
1
2
