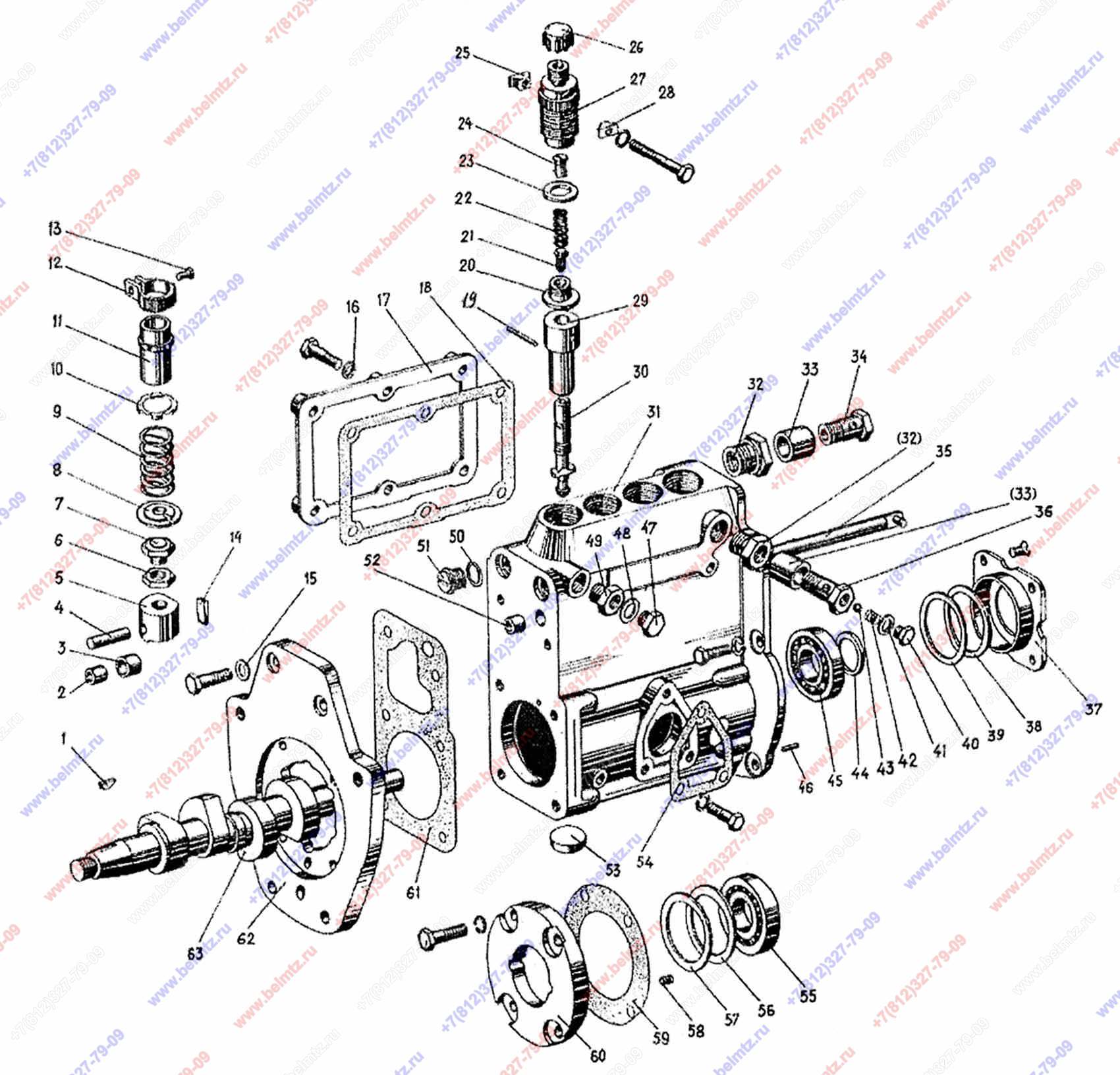

  • Группа 11. Система питания. Подгруппа 1111. Насос топливный 4УТНИ-1111007. МТЗ-82.1

Используется в Каталогах

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
0
16-С13-1Б
1
11
(36, 40-43)
0
4УТНЗ-1111410-30
4
28
4УТН3-1111422-30 Плунжер и 4УТН3-1111425 Втулка плунжера
0
4УТНМ-1111410-01
4
6
4УТНМ-1111422 Плунжер и 4УТНМ-1111425-01 Втулка плунжера
0
Плунжерная пара 4УТНЗ-1111410-20 (4УТН3-1111422-20 Плунжер и 4УТН3-1111425 Втулка плунжера)
4УТНЗ-1111410-20
4
4УТН3-1111422-20 Плунжер и 4УТН3-1111425 Втулка плунжера
2
УТН-5-1111264 Втулка ролика
УТН-5-1111264
4
3
УТН-5-1111263 Ролик
УТН-5-1111263
4
4
4УТНМ-1111266 Ось ролика
4УТНМ-1111266
4
8
4УТНМ-1111472 Тарелка
4УТНМ-1111472
4
10
4УТНИ-1111473 Тарелка
4УТНИ-1111473
4
11
УТН-5-1111431-01 Втулка
УТН-5-1111431-01
4
12
4УТНМ-1111432-01 Венец
4УТНМ-1111432-01
4
13
УТН-5-1111433-А Винт
УТН-5-1111433-А
4
14
4УТНМ-1111426 Фиксатор
4УТНМ-1111426
2
15
УТН-5-1110242-Б2 Шайба оси грузов
УТН-5-1110242-Б2
2
16
УТН-3-1111488-01 Шайба
УТН-3-1111488-01
6
17
УТН-5-1111475-А6 Крышка
УТН-5-1111475-А6
1
19
УТН-3-1111489 Штифт
УТН-3-1111489
4
20
4УТНИ-1111226 Седло
4УТНИ-1111226
4
21
4УТНИ-1111224-20 Клапан
4УТНИ-1111224-20
4
22
4УТНИ-1111225 Пружина
4УТНИ-1111225
4
24
4УТНИ-1111486 Вытеснитель
4УТНИ-1111486
4
25
УТН-3-1111478-А2 Зажим
УТН-3-1111478-А2
2
26
119-73-В Колпачок
119-73-В
4
27
4УТНИ-1111485 Штуцер
4УТНИ-1111485
4
28
УТН-3-1111477-А2 Зажим
УТН-3-1111477-А2
2
29
4УТН3-1111425 Втулка плунжера
4УТН3-1111425
4
29
4УТНМ-1111425-01 Втулка плунжера
4УТНМ-1111425-01
4
30
4УТН3-1111422-20 Плунжер
4УТН3-1111422-20
4
30
4УТН3-1111422-30 Плунжер
4УТН3-1111422-30
4
30
4УТНМ-1111422 Плунжер
4УТНМ-1111422
4
31
4УТН3-1111025 Корпус насоса
4УТН3-1111025
1
32
УТН-3-1111028-Г Футорка
УТН-3-1111028-Г
2
33
119-85-1 Втулка
119-85-1
2
34
А12.01.013-02 Болт
А12.01.013-02
1
35
4УТНМ-1111350 Рейка
4УТНМ-1111350
1
36
16-216-1 Корпус клапана
16-216-1
1
37
УТН-5-1111451-И Стакан
УТН-5-1111451-И
1
38
4УТНМ-1111244 Пластина
4УТНМ-1111244
2
39
4УТНМ-1111213 Прокладка
4УТНМ-1111213
2
40
16-218 Пробка
16-218
1
41
16-219 Прокладка
16-219
1
42
16-057 Пружина
16-057
1
43
16-262 Шарик
16-262
1
44
УТН-5-1111153 Шайба
УТН-5-1111153
1
46
Д40-1110026 Штифт
Д40-1110026
1
47
ОНМ-019-2 Болт
ОНМ-019-2
1
48
ОНМ-086-1 Прокладка
ОНМ-086-1
1
49
УТН-3-1110022-Б Футорка
УТН-3-1110022-Б
1
50
УТН-5-1111519
4
26
51
УТН-5-1111023-А Пробка
УТН-5-1111023-А
4
52
4УТНМ-1111029 Втулка
4УТНМ-1111029
2
53
УТН-3-1111026-А2 Пробка
УТН-3-1111026-А2
4
56
627.1111246 Прокладка
627.1111246
3
57
627.1111213 Прокладка
627.1111213
3
58
4УТНМ-1111243-10
6
18
59
4УТНМ-1111493-01
1
24
62
4УТНИ-1111082 Плита
4УТНИ-1111082
1
