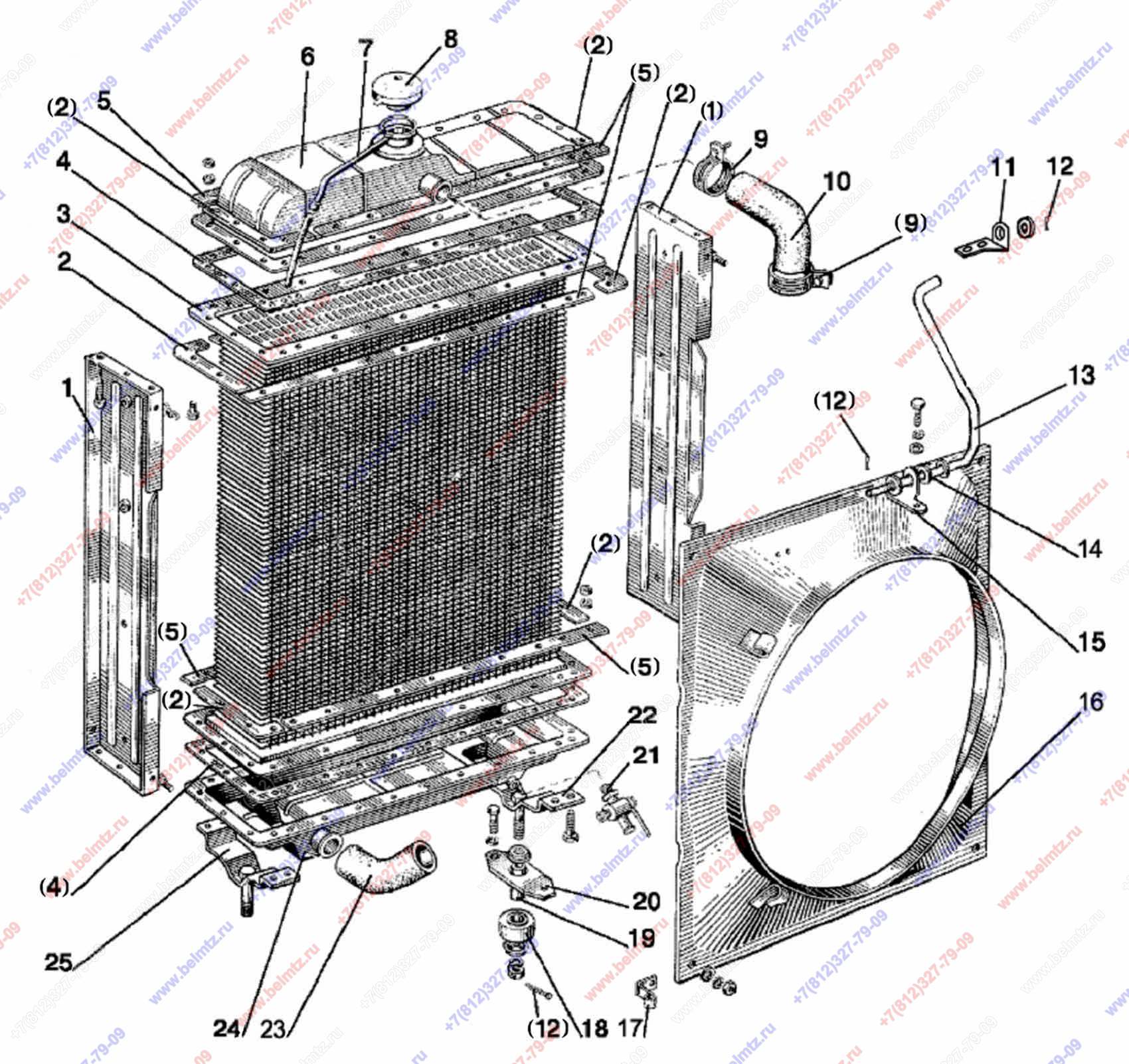

  • Группа 13. Система охлаждения. Подгруппа 1301, 1302. Радиатор водяной. Подвеска радиатора водяного. МТЗ-82.1

Используется в Каталогах

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
2
70У-1301255 Накладка угловая
70У-1301255
8
4
70У-1301169
2
17
5
70У-1301256 Накладка
70У-1301256
8
7
70-1301158 Трубка пароотводящая
70-1301158
1
9
35-50
4
18
9
Хомут ХС-46
ХС-46
4
11
1520-1302072 Кронштейн
1520-1302072
1
12
Шплинт 3,2х18 ГОСТ 397-79
3,2х18.019 ГОСТ 397-79
4
13
90-1302003-А Растяжка
90-1302003-А
1
14
85-1302071 Амортизатор
85-1302071
2
15
80-1302012-А Кронштейн
80-1302012-А
1
17
48-1104016 Хомутик
48-1104016
1
18
70У-1302018 Амортизатор
70У.13.02.018
2
19
70У-1302015 Втулка
70У.13.02.015
2
20
70У-1302016 Планка
70У.13.02.016
2
22
70У-1301180 Опора правая
70У-1301180
1
25
70У-1301190 Опора левая
70У-1301190
1
