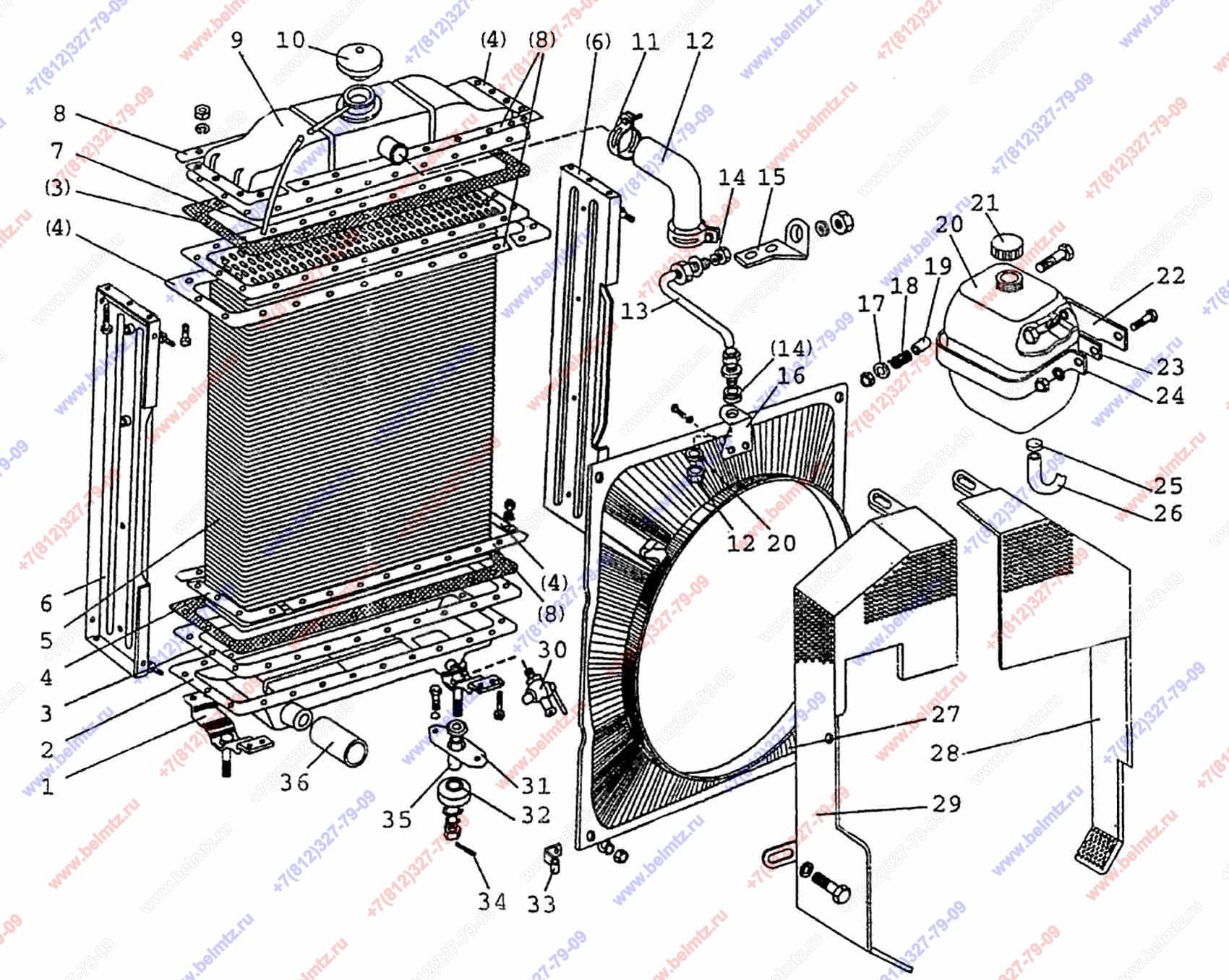

  • Группа 13. Система охлаждения. Подгруппа 1301 Радиатор водяной. МТЗ-1523

Используется в Каталогах

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
0
1221-1309200 Ограждение вентилятора (28,29)
1221-1309200
1
(28,29)
0
1520-1301010-Б-01
1
(1, 2, 4-6, 8-10, 31, 32, 35)
1
2120-1301300 Опора радиатора
2120-1301300
2
3
141.13.01.114 Прокладка
141.13.01.114
2
4
141-1301113 Накладка угловая
141-1301113
8
5
1520-1301020-01 Сердцевина
1520 13.01.020-01
1
6
141.13.01.111 Стойка
141.13.01.111
2
7
1321-13.11008 Труба пароотводящая
1321-13.11008
1
8
141.1301.112 Накладка
141.1301.112
8
11
Хомут ХС-64
ХС-64
4
12
142-1303010
1
11
13
1520-1302003 Растяжка
1520-1302003
1
14
85-1302071 Амортизатор
85-1302071
2
15
1520-1302072 Кронштейн
1520-1302072
1
16
1220-1302002 Кронштейн
1220-1302002
1
17
80-1314006 Тарелка
80-1314006
1
18
54.06.413 Пружина
54.06.413
1
19
80-1311003 Втулка
80-1311003
1
21
80П-1311011
1
2
22
1522-1311101 Кронштейн
1522-1311101
1
23
80-1311004 Планка
80-1311004
1
24
80-1311002 Хомут
80-1311002
1
25
12-22
2
82
26
70-1301158 Трубка пароотводящая
70-1301158
1
27
1520-1309080 Кожух
1520-1309080
1
28
1221-1309305 Ограждение правое
1221-1309305
1
29
1221-1309310 Ограждение левое
1221-1309310
1
31
70У-1302016-01 Планка
70У-1302016-01
2
32
70У-1302018-01 Амортизатор
70У-1302018-01
2
33
48-1104016 Хомутик
48-1104016
1
34
Шплинт 3,2х20 ГОСТ 397-79
3,2х20.019 ГОСТ 397-79
2
35
70У-1302015 Втулка
70У.13.02.015
2
