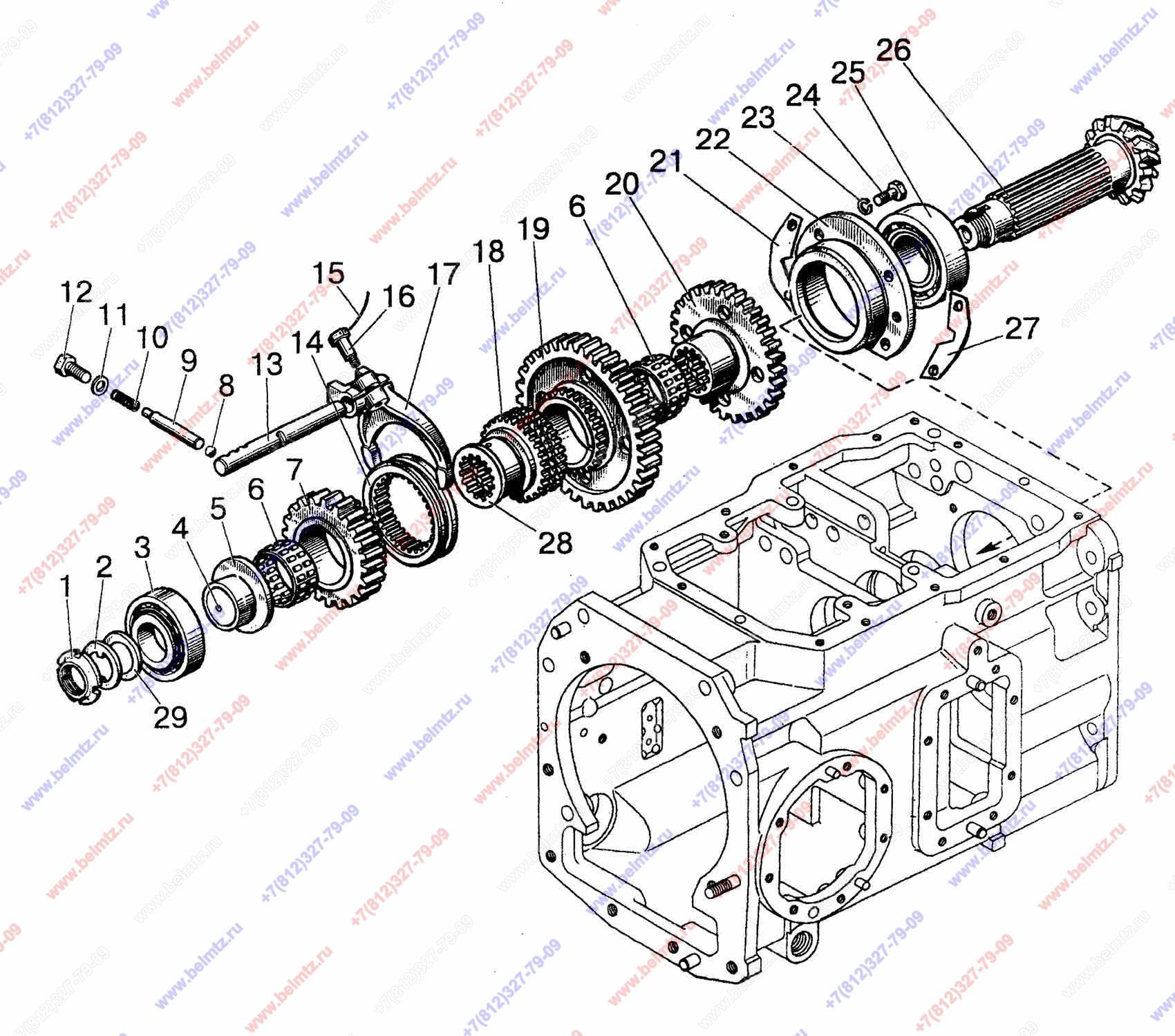

  • Группа 17 Коробка передач. Подгруппа 1701. КПП 1522-1700010(16F+8R). Вал вторичный. МТЗ-1523

Используется в Каталогах

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
1
80-1701045
1
27
2
1522-1701354
1
13
4
80-1701044 Стопор
80-1701044
1
5
1522-1701353
1
3
8
Шарик 10,0-60 ГОСТ 3722-81
10,0-60 ГОСТ 3722-81
1
9
85-1702048 Штифт
85-1702048
1
10
50-1702148-А
1
11
11
85-1702051
1
12
Болт М12-6gх25 ГОСТ 7796-70
М12-6gх25.88.35.019 ГОСТ 7796-
1
13
1522-1702037 Поводок
1522-1702037
1
15
Проволока 1,6-О-С 400мм (2х200) мм
1,6-О-С ГОСТ 3282-74
1
16
80-1702108
1
5
18
1522-1701348
1
2
21
50-1701258 Прокладка регулировочная осевого зазора подшипников вторичного вала коробки передач 0,2 мм
50-1701258
6
22
80-1701141-Б
1
1
23
Шайба 10 ОТ
10 ОТ ОСТ 37.001.115-75
4
24
Болт М10-6gх30 ГОСТ 7796-70
М10-6gх30.88.35.019 ГОСТ 7796-
4
27
50-1701259 Прокладка регулировочная зазора подшипников вторичного вала коробки передач 0,5 мм
50-1701259
4
28
1522-1701349 Втулка
1522-1701349
1
29
1522-1701254 Шайба 0,2 мм
1522-1701254
5
29
1522-1701254-01 Шайба 0,5 мм
1522-1701254-01
5
