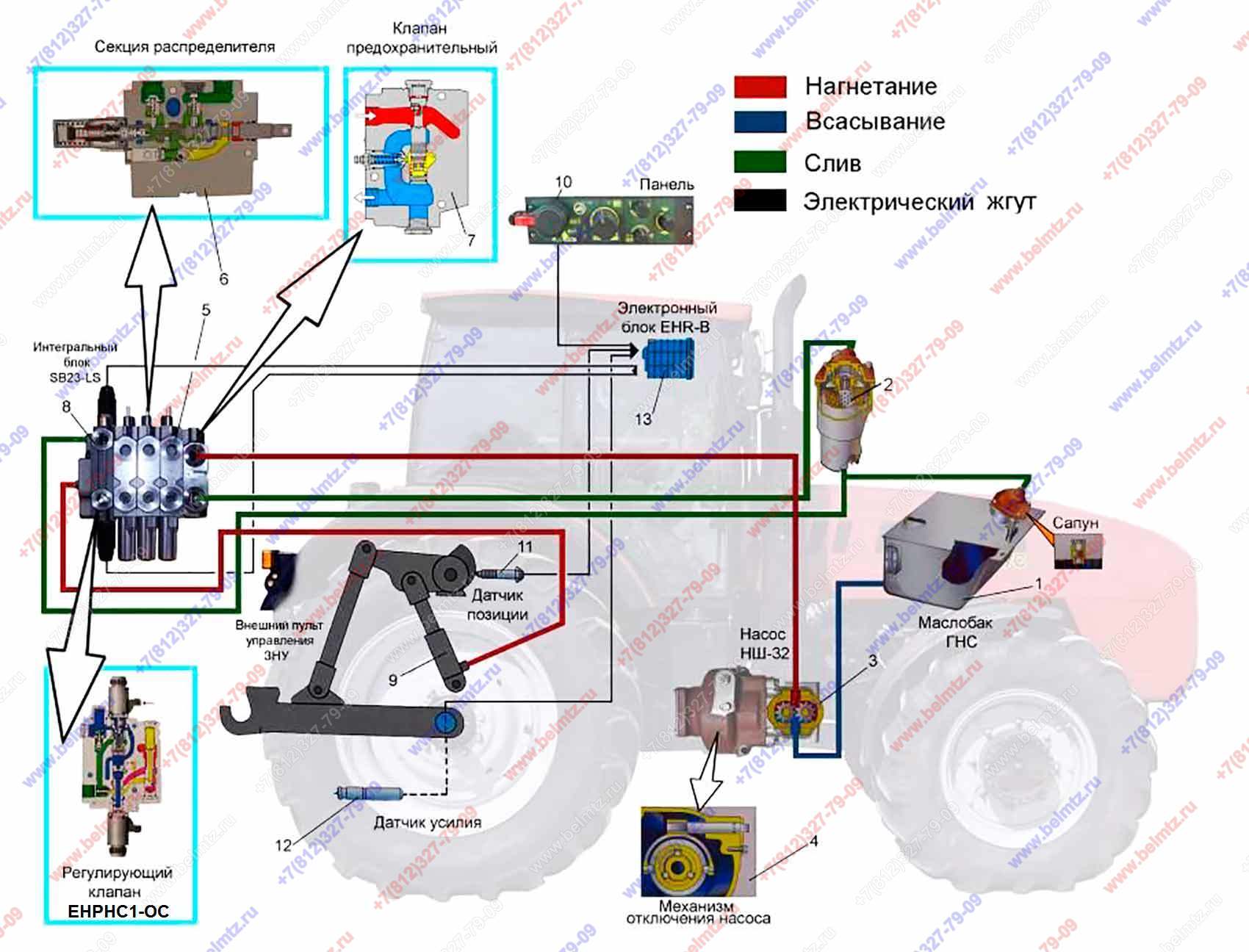

  • Группа 46. Гидросистема. Подгруппа 4605. Схема электронно-гидравлическая. МТЗ-2022

Используется в Каталогах

Беларус-2022.3

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
1
2022-4608210 Масляный бак (42л)
2022-4608210
1
2
Б2022-4608310 Фильтр выносной (20 микронн)
Б2022-4608310
1
3
НШ-32 М-4 GP 3BH32R-A204A Насос шестеренный правый
GP 3BH32R-A204A
1
3
НШ-32 М-4 Насос шестеренный правый
НШ-32 М-4
1
4
4
100-4617110-01 Привод отключаемый НШ
100-4617110-01
1
5
Распределитель РП70-1523.1 с электрогидравлическим регулятором «Argo-Hytos»(Чехия)
РП70-1523.1
1
6
РП70-8-0-М РК Секция (без фиксации подъема) М-золотник управляется рукояткой
РП70-8-0-М РК
3
7
РП70-20 Крышка (предохранительный клапан)
РП70-20
1
8
EHPHC1-OC Электрогидравлический регулятор
EHPHC1-OC
1
9
Ц90х50х250 Гидроцилиндр
Ц90х50х250
2
9
Ц90х50х250 Гидроцилиндр навески (КГЦ234.90-50-250)
КГЦ234.90-50-250
2
10
Пульт управления 0 538 201 611 (BOSCH)
0 538 201 611
1
10
Пульт управления ПУ-03
ПУ-03
1
11
Датчик положения R917 001 941 Rexroth
R917 001 941
1
11
Датчик положения ДП-01 не взаимозаменяем с Rexroth
ДП-01
1
12
Датчик силовой R917 000 165 Rexroth
R917 000 165
2
12
Датчик силовой ДУ-03-60
ДУ-03-60
2
13
Блок интегральный R917 004 743 (Rexroth) для распределителя BOSCH
R917 004 743
1
1
13
Блок интегральный МК-03-03 для распределителя РП70-1523
МК-03-03
1
2
