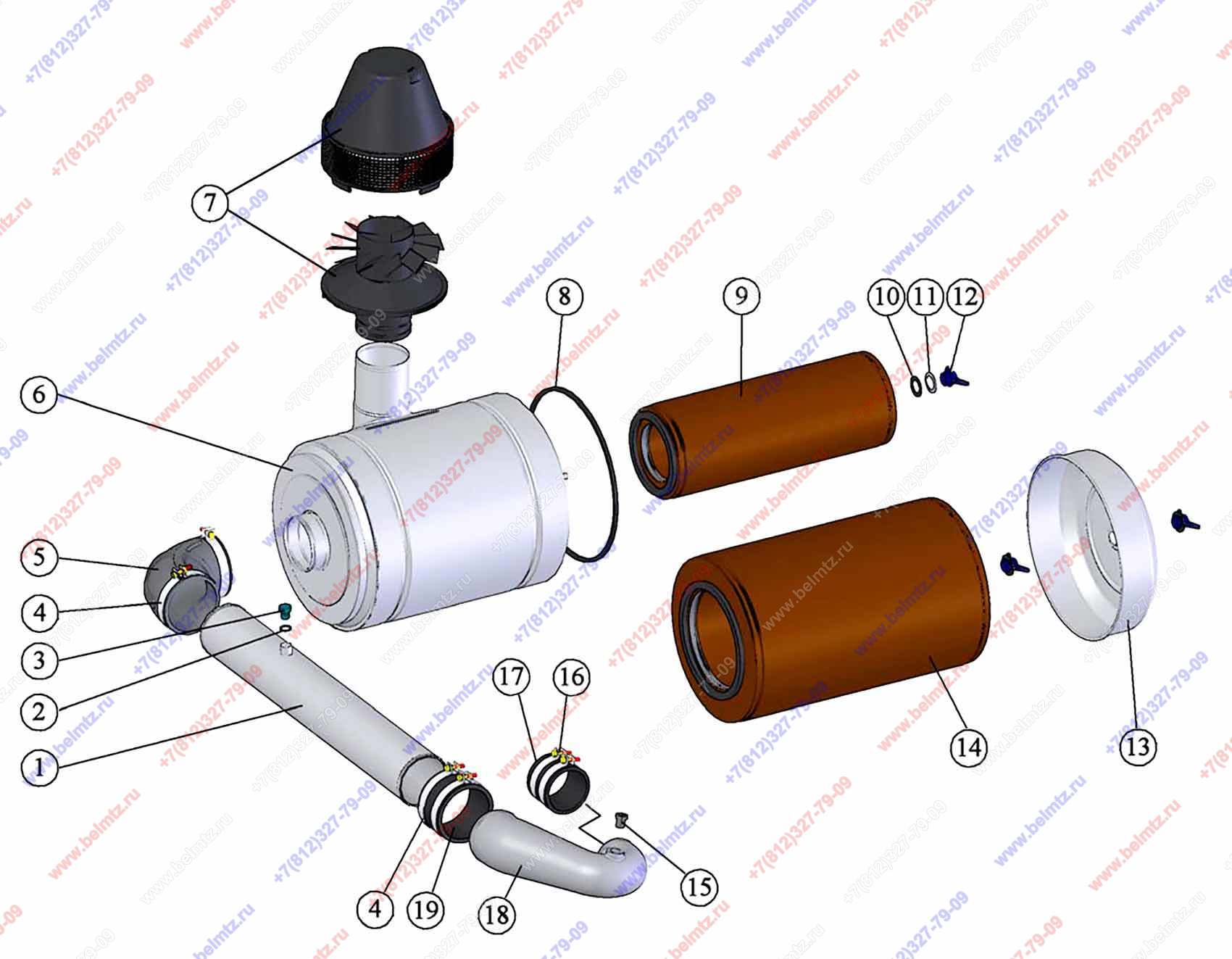

  • Группа 11. Система питания. Подгруппа 1109. Тракт воздухоподводящий. Д-260.1 Д-260.2

Используется в Каталогах

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
0
245-1109310 Гайка
245-1109310
1
(п.п.10-12)
0
260-1109400 Труба
260-1109400
1
(п.п.1-3)
1
260-1109410 Труба
260-1109410
1
3
50-1117028 Пробка резьбовая
50-1117028
1
4
Хомут ХС-101.019
ХС-101.019
4
6
260-1109035 Корпус
260-1109035
1
7
А53.21.000-02
1
131
8
260-1109306 Кольцо
260-1109306
1
10
245-1109317 Прокладка
245-1109317
3
11
245-1109316 Шайба
245-1109316
3
12
245-1109311 Гайка
245-1109311
3
13
260-1109256 Поддон
260-1109256
1
15
242-3509213 Штуцер
242-3509213
1
15
Пробка КГ 3/8"
КГ 3/8" ОСТ 23.1.117-83
1
16
Хомут ХС - 78.019
ХС - 78.019
2
17
Рукав-деталь 70-81-66-0,2(2)
70-81-66-0,2(2)
1
18
260-1109402
1
2
19
245-1008029 Патрубок (Рукав 90Х104-2,94 L-65ММ)
245-1008029
1
