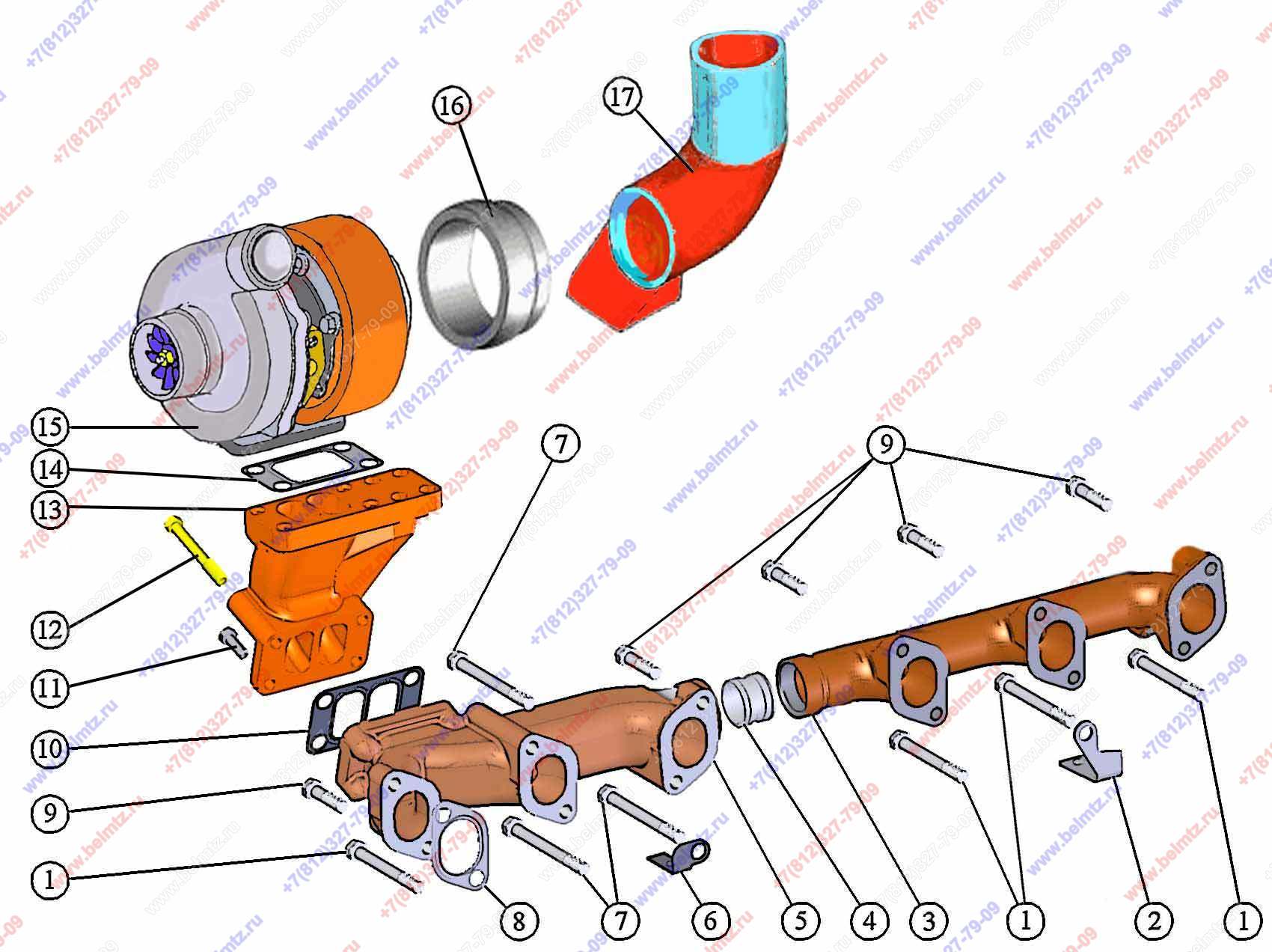

  • Группа 10. Механизмы дизеля. Подгруппа 1008. Газопровод дизеля. Д-260.1 Д-260.2 с К-27-61

Используется в Каталогах

Беларус-1523
Беларус-1221

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
0
Комплект установочных прокладок ТКР-7
К-т прокладок ТКР-7
1
1
260-1008048-02 Болт
260-1008048-02
6
2
70-3407164 Кронштейн
70-3407164
1
3
260-1008022 Коллектор задний
260-1008022
1
2
4
260-1008023 Компенсатор
260-1008023
1
5
5
260-1008021 Коллектор выпускной
260-1008021
1
2
6
245-1002327-Б Планка
245-1002327-Б
1
7
260-1008048-04 Болт
260-1008048-04
3
8
260-1008007-А Прокладка
260-1008007-А
6
34
9
260-1008048 Болт
260-1008048
5
10
260-1008026 Прокладка
260-1008026
1
9
11
245-1008024 Болт
245-1008024
6
4
12
260-1008027 Болт крепления коллектора
260-1008027
2
3
13
260-1008025 Переходник
260-1008025
1
14
245-1008016 Прокладка турбокомпрессора
245-1008016
1
20
14
245-1008016-А Прокладка турбокомпрессора
245-1008016-А
1
1
15
К27-61-02 Турбокомпрессор
К27-61-02
1
15
К27-61-08 Турбокомпрессор
К27-61-08
1
15
ТКР 700.11.08-05 Турбокомпрессор Д-260.2S2/S3A/S3B/S4 и Д260.1S3A/S3B/S4
ТКР 700.11.08-05
1
16
260-1008044 Компенсатор (для турбокомпрессора К27-61-...)
260-1008044
1
1
17
260-1008061 Переходник глушителя(труба выхлопная)
260-1008061
1
3
