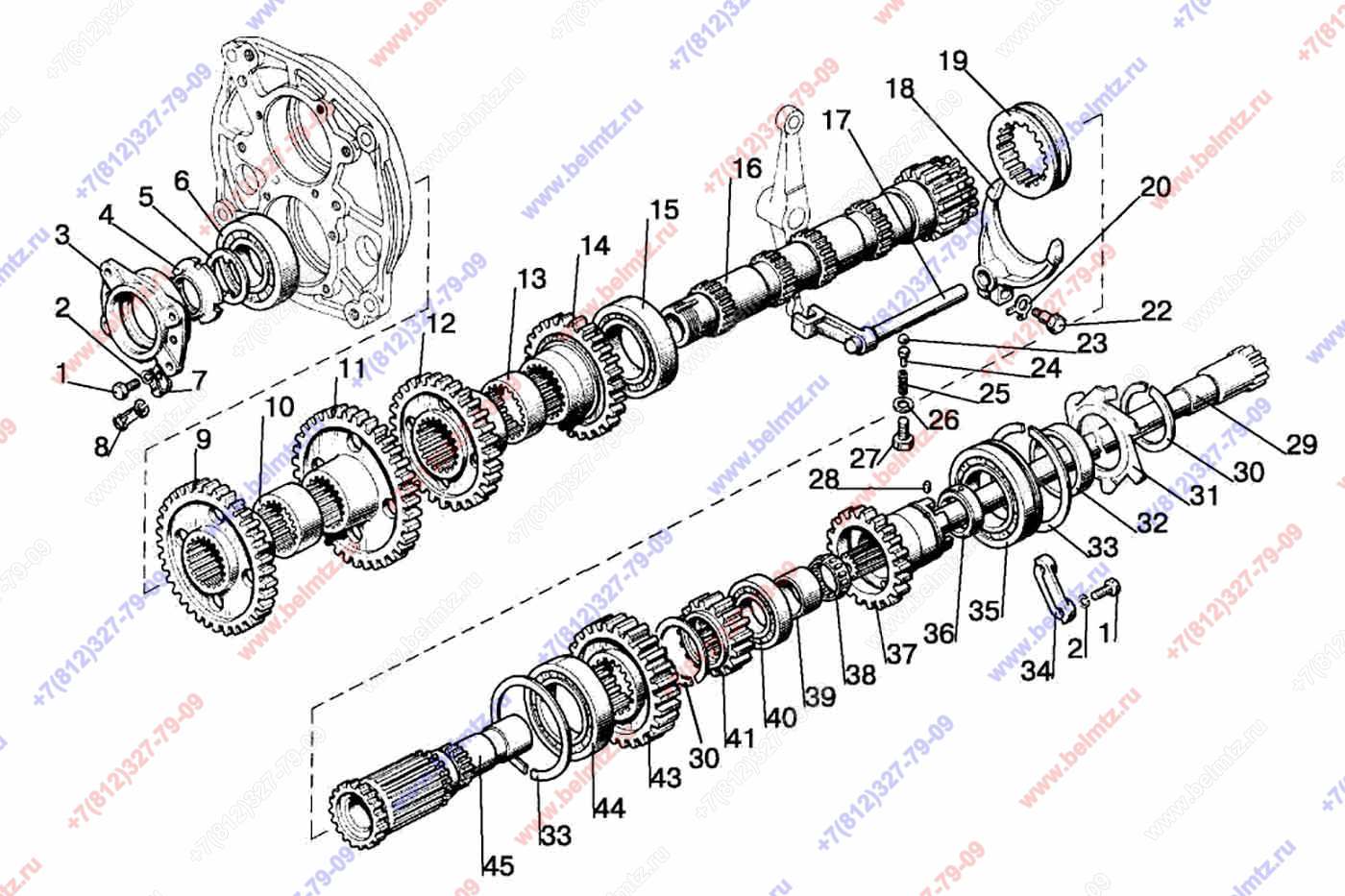

Группа 17 Коробка передач. Подгруппа 1701. КПП 1522-1700010(16F+8R). Вал промежуточный 1521-1701190-Б. МТЗ-1523

№ на рис

Наименование

Артикул

Кол-во

Наличие

Примечание

0

112-1701200 Шестерня привода синхронного ВОМ z-27

112-1701200

1

(п.28, 30-33, 35-40)

0

1521-1701190-Б Вал промежуточный

1521-1701190-Б

1

(9-16)

1

Болт М10-6gх30 ГОСТ 7796-70

М10-6gх30.88.35.019 ГОСТ 7796-

8

2

Шайба 10 ОТ

10 ОТ ОСТ 37.001.115-75

8

3

80-1701151 Стакан

80-1701151

1

4

80-1701047 Гайка

80-1701047

1

3

5

80-1701186 Шайба

80-1701186

1

9

6

Подшипник 311(6311) радиальный шариковый 55*120*29мм 1,375кг

311

1

2

7

70-1115012 Хомутик

70-1115012

1

8

48А-3801023 Трубка

48A-3801023

1

9

1522-1701214 Шестерня ведомая 2-й передачи вала промежуточного z-38

1522-1701214

1

10

80-1701213 Втулка промежуточная

80-1701213

1

2

11

1521-1701212 Шестерня ведомая 1-й передачи Z-42

1521-1701212

1

3

11

1522-1701212 Шестерня аннулирована в 2006!!! заменяется пара 1521-1701042 (z-22) + 1521-1701212

1522-1701212

1

12

1522-1701216 Шестерня ведомая 4-й передачи вала промежуточного z-28

1522-1701216

1

2

13

80-1701217 Втулка дистанционная

80-1701217

1

2

14

1522-1701219 Шестерня ведомая 3-й передачи

1522-1701219

1

2

15

Подшипник 3514Н ГОСТ 5721-75

3514Н

1

16

112-1701182 Вал промежуточный

112-1701182

1

17

1520-1702038 Поводок

1520-1702038

1

18

85-1702034 Вилка зубчатой муфты переключения 3, 4 диапазонов

85-1702034

1

3

19

1520-1701184 Муфта зубчатая переключения 3, 4 диапазонов

1520-1701184

1

20

80-1702311 Шайба

80-1702311

1

10

22

80-1702108 Болт

80-1702108

1

4

23

Шарик 10,0-60 ГОСТ 3722-81

10,0-60 ГОСТ 3722-81

1

24

80-1704039 Направляющая

80-1704039

1

10

25

50-1702148-А Пружина

50-1702148-А

1

34

26

85-1702051 Шайба

85-1702051

1

27

Болт М12-6gх55 ГОСТ 7795-

М12-6gх55.88.35.019 ГОСТ 7795-

1

28

Штифт 2.4х8 ГОСТ 3128-70

2.4х8 ГОСТ 3128-70

1

29

1522-1701160 Вал L-810мм d-35мм

1522-1701160

1

30

Кольцо ГОСТ 13940-86 2С75

2С75 ГОСТ 13940-86

2

31

50-1701401 Крыльчатка для разбрызгивания масла

50-1701401

1

5

32

80-1701207 Втулка

80-1701207

1

33

80-1701206 Кольцо

80-1701206

2

5

34

80-1701205 Планка

80-1701205

2

35

Подшипник 50215(6215 N)радиальн.шариковый со стопорн.канавкой на наружном кольце 75*130*25мм 1,157кг

50215

1

7

36

80-1701201 Втулка

80-1701201

1

3

37

112-1701202 Шестерня привода синхронного ВОМ z-27

112-1701202

1

38

Подшипник 864710Е радиальный роликовый с игольчатыми роликами 50*61*24мм 0,09кг

864710Е

1

7

39

80-1701203 Втулка

80-1701203

1

16

40

Подшипник 42210М (70-42210.Л)

42210М

1

3

41

1522-1701224 Шестерня ведущая 3-го диапазона z-14

1522-1701224

1

43

1522-1701221 Шестерня ведущая 4-го диапазона

1522-1701221

1

44

Подшипник 692215К1М радиальный роликовый 75*130*25мм 1,038кг

692215К1М

1

5

45

80-1701240 Вал

80-1701240

1
