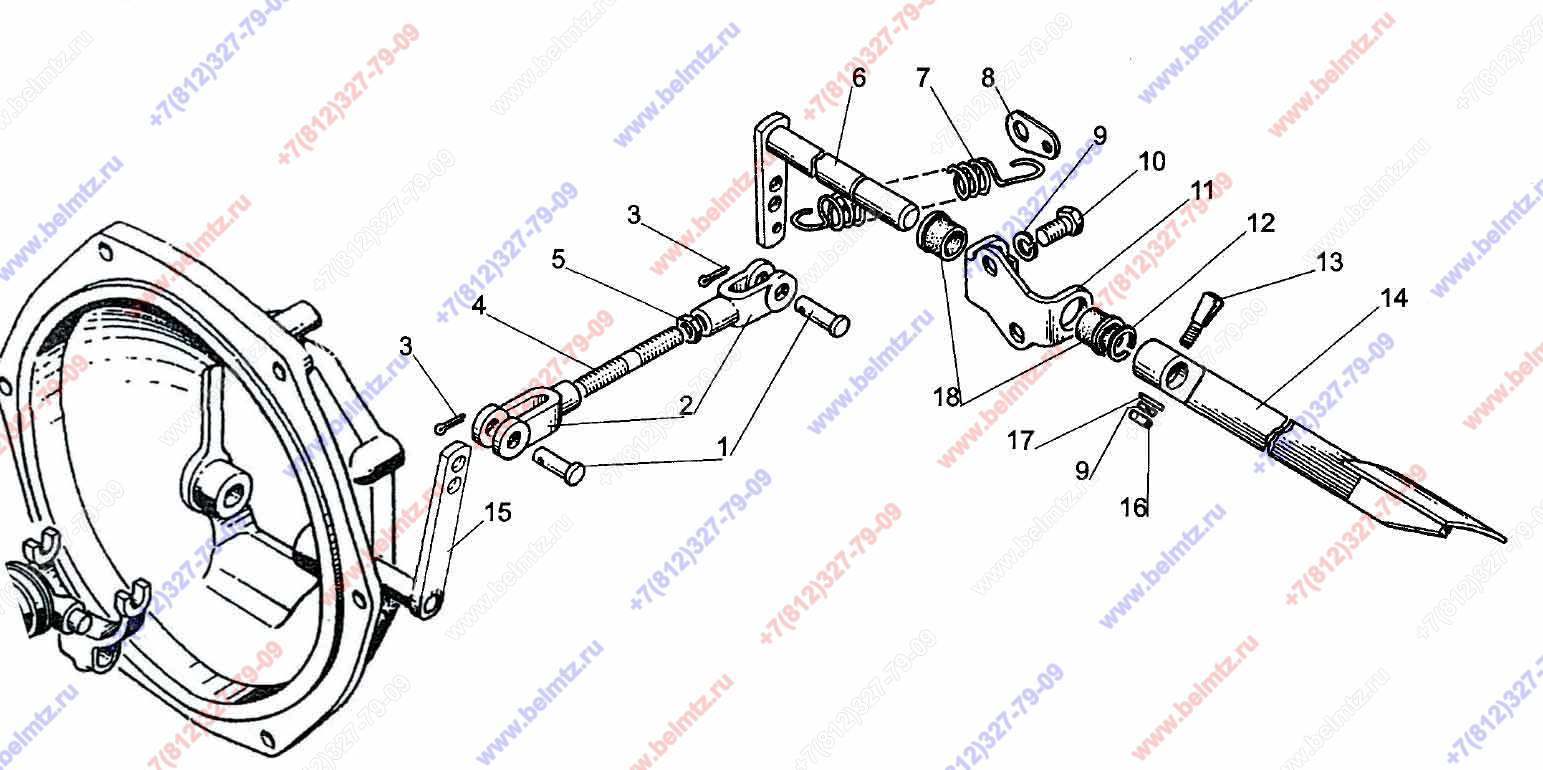

  • Группа 16. Сцепление Подгруппа 1602. Управление сцеплением МТЗ-320

Используется в Каталогах

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
0
220-1602110
0
3
п.п.2, 4, 5
1
Палец 8х30 ОСТ 37.001.163-97
8х30 ОСТ 37.001.163-97
2
3
Шплинт 3,2х18 ГОСТ 397-79
3,2х18.019 ГОСТ 397-79
2
4
220-1602112 тяга
220-1602112
1
5
Гайка М8 ГОСТ 5915-70
М8-6Н.6.019 ГОСТ 5915-70
2
7
70-4616033
1
6
8
220-1602013
1
9
Шайба 10 ОТ
10 ОТ ОСТ 37.001.115-75
3
10
Болт М10-6gх25 ГОСТ 7796-70
М10-6gх25.88.35.019 ГОСТ 7796-
2
11
220-1602070-А
1
1
12
Кольцо ГОСТ 13942-86 С15 наружное
С15 ГОСТ 13942-86
2
13
70-1723063 Клин
70-1723063
1
14
220-1602020
1
3
15
320-1601150
1
1
мтз-321
15
320-1601150-Б-01
1
мтз-320 с двигателем ММЗ-3LD
16
М10-6Н.6.019 ГОСТ 5915-70
1
304
17
Шайба С 10
С 10.01.019 ГОСТ 11371-78
1
18
70-4605308-Б Втулка
70-4605308-Б
2
