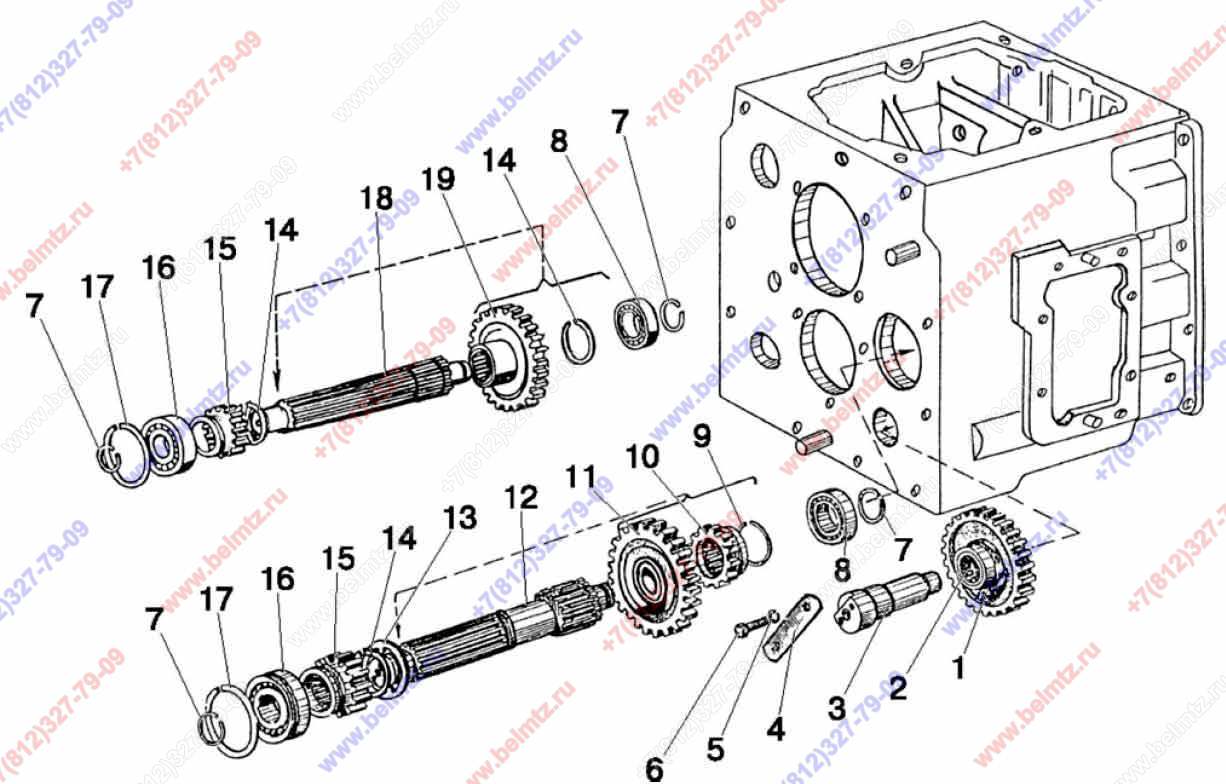

  • Группа 17. Коробка передач. Подгруппа 1701. Вал 1 передачи и з.х. с приводом ГХУ. МТЗ-82.1

Используется в Каталогах

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
0
70-1701080 Шестерня
70-1701080
1
(1,2)
0
70-1701380 Вал I передачи и з.х.
70-1701380
1
(9-15)
3
50-1701434-А
1
1
4
50-1702082-А Планка
50-1702082-А
1
5
Шайба 10 ОТ
10 ОТ ОСТ 37.001.115-75
2
6
Болт М10-6gх25 ГОСТ 7796-70
М10-6gх25.88.35.019 ГОСТ 7796-
2
7
Х4М-1701163 Кольцо
Х4М-1701163
2
9
Кольцо 2С65 ГОСТ 13940-86
2С65 ГОСТ 13940-86
1
13
70-1701226 Шайба
70-1701226
1
14
2С50 ГОСТ13940-86
2
17
Кольцо 90 ГОСТ 2893-73
90 ГОСТ 2893-73
1
