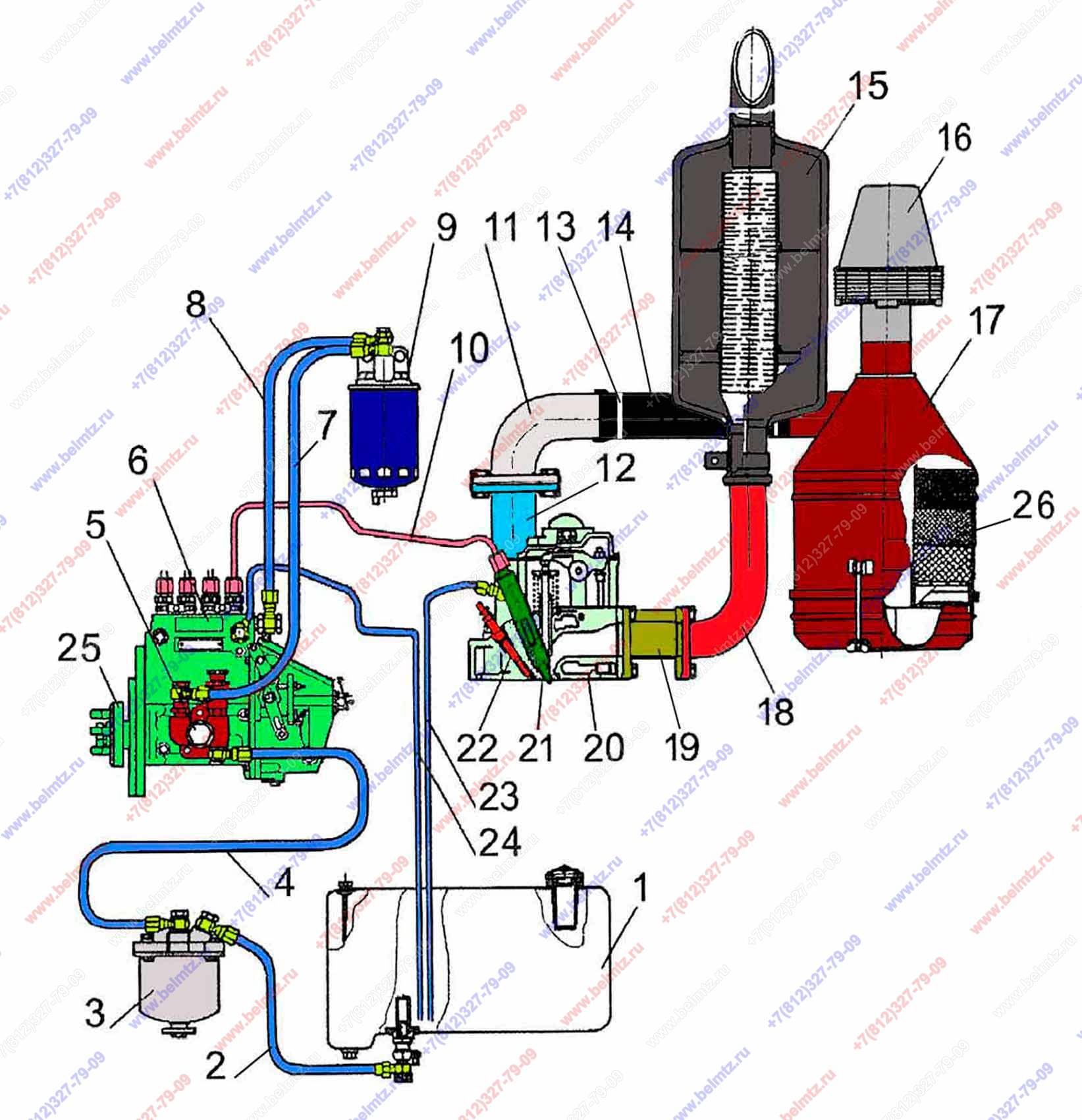

  • Группа 11. Система питания. Подгруппа 1101, 1104, 1109, 1111, 1117, 1205. Схема системы питания со свечами. Д-243

Используется в Каталогах

Беларус-82.1
Беларус-920

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
1
70-1101020 Бак топливный левый с горловиной
70-1101020
1
2
70-1101345-Б1 Топливопровод от баков к фильтру гр.очистки
70-1101345-Б1
1
2
920П-1101210 Топливопровод резинотканевый от баков к фильтру
920П-1101210
1
3
240-1105010 Фильтр топливный грубой очистки (фильтр отстойник)
240-1105010
1
5
4
240-1104160-01 Трубка топливная L-1045мм
240-1104160-01
1
4
245-1104180-А1-06 Трубка топливная НД (L-1045мм)
245-1104180-А1-06
1
4
245-1104180-В-06 Трубка топливная НД (L-1045мм)
245-1104180-В-06
1
10
5
4УТНИ-1106010-К Подкачивающий насос ТННД
4УТНИ-1106010-К
1
6
5
Насос подкачивающий MOTORPAL 990.3554 ТННД CD3M-3554
990.3554
1
1
6
Топливный насос (РР)4M(10P1f) 3478 G2 MOTORPAL для Д-243S2
РР4M10P1f-3478 G2
1
6
Топливный насос (РР)4M(10P1f) 3478 GL T MOTORPAL европривод для Д-243
РР4M10P1f-3478 GL
1
6
Топливный насос 4УТНИ-1111007-420.1 (-420.1 для ММЗ) Д-243 без европривода 4УТНЗ-1111030
4УТНИ-1111 007-420.1
1
6
Топливный насос 4УТНИ-1111007-420.1-2 (-420.1 для ММЗ) Д-243S2 без европривода 4УТНЗ-1111030
4УТНИ-1111 007-420.1-2
1
7
245-1104180-А1-10 Трубка топливная НД (L-500)
245-1104180-А1-10
1
9
8
245-1104180-А1-02 Трубка топливная НД (L-365)
245-1104180-А1-02
1
8
8
245-1104180-В-02 Трубка топливная НД (L-365мм)
245-1104180-В-02
1
7
9
245-1117010-Г Кронштейн под фильтр топливный
245-1117010-Г
1
1
9
Фильтр топливный (закручив.) Д-243/245 FG-703
FG-703
1
9
Фильтр топливный (закручив.) Д-243/245 NF-3501
NF-3501
1
19
9
Фильтр топливный (закручив.) Д-243/245 ST302
ST302
1
10
245-1104300-В ТОПЛИВОПРОВОД ВЫСОКОГО ДАВЛЕНИЯ 1-ГО ЦИЛ.
245-1104300-В
1
2
10
245-1104300-В-01 ТОПЛИВОПРОВОД ВЫСОКОГО ДАВЛЕНИЯ 2-ГО ЦИЛ.
245-1104300-В-01
1
2
10
245-1104300-В-02 ТОПЛИВОПРОВОД ВЫСОКОГО ДАВЛЕНИЯ 3-ГО ЦИЛ.
245-1104300-В-02
1
2
10
245-1104300-В-03 ТОПЛИВОПРОВОД ВЫСОКОГО ДАВЛЕНИЯ 4-ГО ЦИЛ.
245-1104300-В-03
1
2
11
243-1109210 Патрубок
243-1109210
1
12
240-1003033-14 Коллектор впускной
240-1003033-14
1
13
Хомут 60-80
60-80
2
11
14
50Л-1109298-Б1-04 Патрубок d-56, L-105
50Л-1109298-Б1-04
1
14
Рукав-деталь 63-74-75-0,2
РД 63-74-75-0,2
1
15
60-1205015-А Глушитель короткий с усиленным патрубком ф57,2мм L-925мм
60-1205015-А усил
1
15
60-1205015-А Глушитель короткий ф57,2мм L-925мм
60-1205015-А
1
15
60-1205015-А2 Глушитель длинный с усиленным патрубком ф57,2мм L-1360мм
60-1205015-А2 усил
1
15
60-1205015-А2 Глушитель длинный ф57,2мм L-1360мм
60-1205015-А2
1
2
16
А53.21.000 Моноциклон
А53.21.000
1
2
17
240-1109015-А Воздухоочиститель
240-1109015-А
1
17
240-1109015-А-02 Воздухоочиститель (отличаются углом наклона и диаметром патрубка) для старых мтз с трубой 240-1003260
240-1109015-А-02
1
17
240-1109015-А-08 Воздухоочиститель
240-1109015-А-08
1
2
18
240-1008021-Б1 Переходник глушителя
240-1008021-Б1
1
5
19
240-1008025-А Коллектор выпускной
240-1008025-А
1
1
20
240-1003012-Б1 Головка блока цилиндров ЕВРО-2 под свечи накаливания
240-1003012-Б1
1
2
20
245-1003012-Б1 Головка (ЕВРО-2)
245-1003012-Б1
1
1
21
Форсунка 172.1112010-11.01 (Евро-2)
172.1112010-11.01
4
22
Свеча 11.721.083 накала (Искра) 11V М12х1,25
11.721.083
4
3
23
920-1101160-03 Топливопровод обратка с ЕВРОфорсунок в топливный бак L-2350мм
920-1101160-03
1
24
920П-1101240-05 Топливопровод L-2500мм обратка от топ.насоса в бак МТЗ-82/1025
920П-1101240-05
1
25
4УТН3-1111030 Фланец привода ТНВД (европривод) только НЗТА, для MOTORPAL 245-1006320-Г
4УТНЗ-1111030
1
26
Фильтр воздушный 240 КВ
240 КВ
1
12
