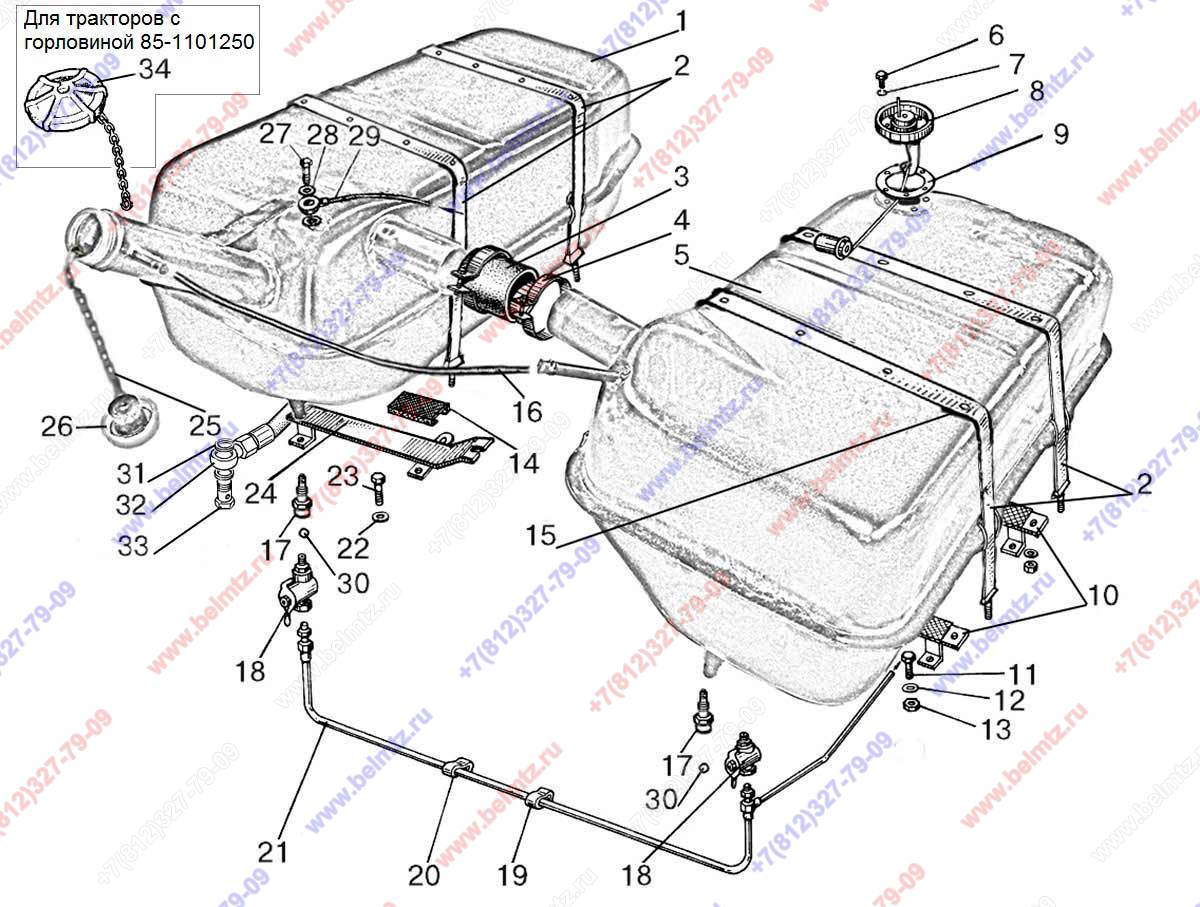

  • Группа 11. Система питания. Подгруппа 1101. Баки топливные (металлические).

Используется в Каталогах

Беларус-82.1
Беларус-920

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
0
082-1101076 Горловина
082-1101076
1
1
1
70-1101020 Бак топливный левый с горловиной
70-1101020
1
1
2
70-1101070 Хомут
70-1101070
4
4
3
70-1101035-Б Рукав
70-1101035-Б
1
4
Хомут 50-70
50-70
2
34
5
70-1101010-02 Бак топливный правый
70-1101010-02
1
1
6
Винт М5-6gх12 ГОСТ 17473-80
М5-6gх12.58.019 ГОСТ 17473-80
5
7
80-1101067 Шайба
80-1101067
5
8
Датчик ДУМП-19 указателя уровня топлива с указателем ЭИ8007-2 Диапазон перемещения поплавка 226мм
ДУМП-19
1
2
8
Датчик ДУМП-21М указателя уровня топлива евроразъем 407511.001-17 с указателем ЭИ8007-3 Диапазон перемещения поплавка 226мм
ДУМП-21М
1
1
9
200-3806026 Прокладка
200-3806026
1
10
80-1101250-Б Кронштейн правый
80-1101250-Б
2
11
Болт М10-6gх25 ГОСТ 7796-70
М10-6gх25.88.35.019 ГОСТ 7796-
12
12
Шайба 10 ГОСТ 6402-70
10 ГОСТ 6402-70
12
13
Гайка М10 ГОСТ 5915-70
М10-6Н.6.019 ГОСТ 5915-70
12
215
14
80-1101012-Б Прокладка
80-1101012-Б
8
15
ПР-36-01 Уплотнитель УМ6А
ПР-36-01
8
16
85-1101002-02 Трубка
85-1101002-02
1
17
822-1101081 Штуцер
822-1101081
2
18
Краник ПП6-1-0 (КР-25) бензобака
КР25
2
20
19
70-1101042 Скоба
70-1101042
2
20
50-1111102-01 Прокладка
50-1111102-01
2
21
70-1101345-Б1 Топливопровод от баков к фильтру гр.очистки
70-1101345-Б1
1
21
920П-1101210 Топливопровод резинотканевый от баков к фильтру
920П-1101210
1
12
22
Шайба 12 ГОСТ 6402-70
12 ГОСТ 6402-70
8
23
Болт М12-6gх30 ГОСТ 7796-70
М12-6gх30.88.35.019 ГОСТ 7796-
8
24
80-1101280-Б Кронштейн левый
80-1101280-Б
2
25
36-1101070 Цепочка
36-1101070
1
26
082-1103010 Пробка
082-1103010
1
27
36-1104787 Болт (обратки форсунки) L-28мм Ф10мм
36-1104787
1
21
28
36-1104788 Прокладка
36-1104788
2
29
70-1104180 Топливопровод обратка с форсунок в металлический бак
70-1104180
1
29
80-1101060 Топливопровод d-5, l-2200 обратка с еврофорсунок в бак
80-1101060
1
29
920-1101160-01 Топливопровод обратка с форсунок в металлический бак
920-1101160-01
1
1
30
Шарик 11.112-100 ГОСТ 3722-81
11.112-100 ГОСТ 3722-81
2
31
Кольцо медное Д-14.2х20х1,5 Д18-055-А
D14.2х20х1,5
2
141
32
920П-1101240-05 Топливопровод L-2500мм обратка от топ.насоса в бак МТЗ-82/1025
920П-1101240-05
1
6
33
Д18-051-А Болт поворотного угольника длина резьбы 12мм
Д18-051-А
1
8
34
50-1103010-В Пробка бензобака большая (металл)
50-1103010-В
1
14
