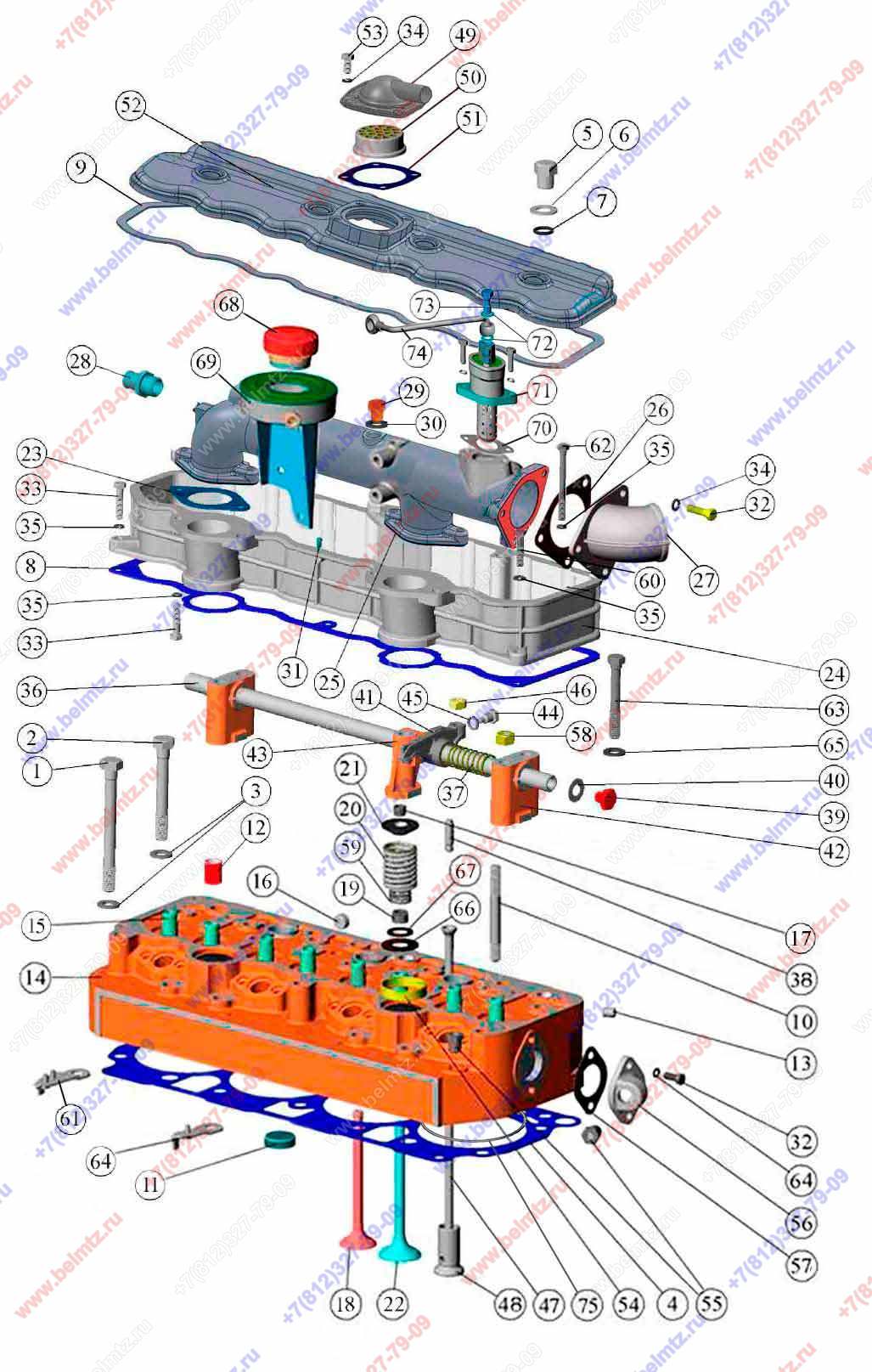

  • Группа 10. Механизмы дизеля. Подгруппа 1003, 1007. Головка цилиндров. Клапаны и толкатели (Д-243 с ЭФП). МТЗ-82.1

Используется в Каталогах

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
3
48-1002318 Шайба
48-1002318
16
4
50-1003020-А3 ПРОКЛАДКА ГОЛОВКИ ЦИЛИНДРОВ
50-1003020-А3
1
4
50-1003020-Р1 ПРОКЛАДКА ГОЛОВКИ ЦИЛИНДРОВ В УПАКОВКЕ
50-1003020-Р1
1
6
50-1003106 Шайба
50-1003106
4
11
240-1003027- А2
5
6
12
240-1003029 Втулка
240-1003029
6
13
240-1003037 Заглушка
240-1003037
1
14
240-1003013-А2
1
включая п.15
15
245-1007032-К Втулка направляющая клапана
245-1007032-К
8
16
Д02-003-А
4
8
18
240-1007015-Б7 Клапан выпускной
240-1007015-Б7
4
22
240-1007014-Б7 Клапан впускной
240-1007014-Б7
4
23
240-1003031
2
18
26
240-1003264-А
1
80
27
243-1109210 Патрубок
243-1109210
1
28
242-3509213 Штуцер
242-3509213
1
29
50-1117028 Пробка резьбовая
50-1117028
1
31
Штифт 2.5х10 ГОСТ 3128-70
2.5х10 ГОСТ 3128-70
2
32
Болт М8-6gх20 ГОСТ 7796-70
M8-6gx20.88.35.019 ГОСТ 7796-7
7
33
Болт М8-6gх35 ГОСТ 7796-70
М8-6gх35.88.35.019 ГОСТ 7796-7
6
34
Шайба 8 ГОСТ 6402-70
8 ГОСТ 6402-70
13
35
Шайба А8.01.08кп.016 ГОСТ 11371-78
А8 ГОСТ 11371-78
7
39
50-1007182 Пробка оси коромысел
50-1007182
2
40
50-1007183 Шайба пробки
50-1007183
2
41
50-1007212-А4
8
36
44
240-1007185 Фиксатор оси коромысел
240-1007185
1
45
Шайба 10 ГОСТ 6402-70
10 ГОСТ 6402-70
1
46
Д02-063
8
19
47
240-1007310-Б1
8
5
53
Болт М8-6gх16 ГОСТ 7796-7
М8-6gх16.88.35.019 ГОСТ 7796-7
4
54
50-1003103-А
2
55
Пробка КГ 3/8″ А12.016 ТУ 23.1.506-91
КГ 3/8″ ТУ 23.1.506-91
2
56
70-8115022-А
1
7
57
50-1015598 Прокладка патрубка
50-1015598
1
58
Гайка М12 ГОСТ 5915-70
М12-6Н.6.019 ГОСТ 5915-70
4
60
Болт М8-6gх30 ГОСТ 7796-7
М8-6gх30.88.35.019 ГОСТ 7796-7
1
61
240-1111115-А Кронштейн
240-1111115-А
1
62
240-1022070-03 БОЛТ
240-1022070-03
1
62
Болт М8-6gх80 ГОСТ 7796-70
М8-6gх80.35.019 ГОСТ 7796-70
1
63
Болт М12-6gх85 ГОСТ 7796-70
М12-6gх85.88.35.019 ГОСТ 7796-
2
64
240-1111125-А1 Кронштейн
240-1111125-А1
1
65
Шайба А 12.01.08КП
А 12.01.08КП
2
66
240-1007054 Шайба пружины клапана нижняя
240-1007054
8
67
240-1007055 Шайба пружины клапана верхняя
240-1007055
8
68
240-3707200
1
5
69
242-3707140-А Бачок
242-3707140-А
1
70
240-3707115-А1 Прокладка
240-3707115-А1
1
72
240-1007209 Прокладка
240-1007209
2
73
ЭФП-8101627-В Болт штуцера
ЭФП-8101627-В
1
