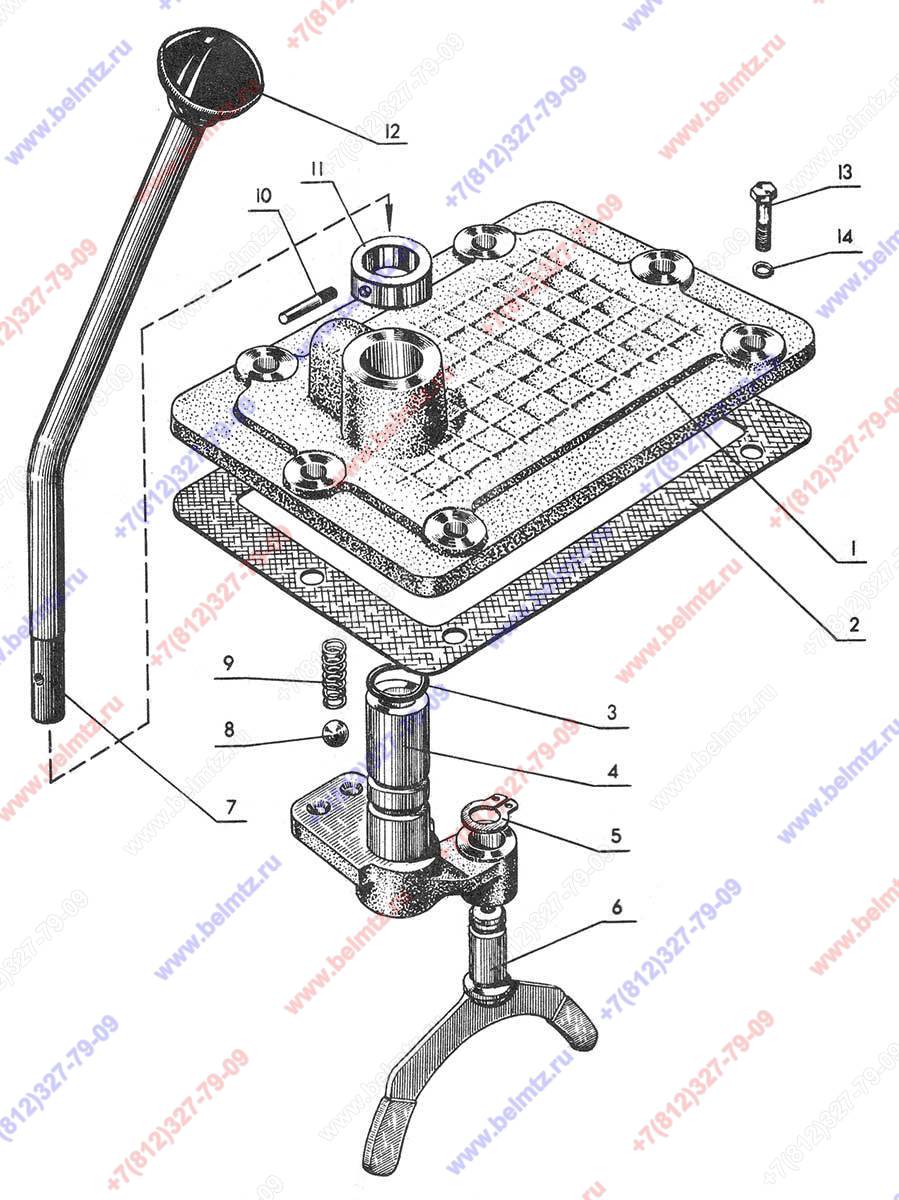

  • Группа 17. Коробка передач. Подгруппа 1723. Управление понижающим редуктором для тракторов с металлич.щитком приборов МТЗ-82.1

Используется в Каталогах

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
1
70-1723015
1
1
2
50-1601347 Прокладка
50-1601347
1
5
Кольцо В15 ГОСТ 13943-86
В15 ГОСТ 13943-86
1
6
80-1723021
1
4
7
70-1723031 Рычаг управления
70-1723031
1
8
Шарик 10,0-60 ГОСТ 3722-81
10,0-60 ГОСТ 3722-81
1
9
50-1702148-А
1
15
10
70-1723012 Штифт
70-1723012
1
11
70-1723032 Втулка
70-1723032
1
12
А61.01.014
1
13
Болт М10-6gх30 ГОСТ 7796-70
М10-6gх30.88.35.019 ГОСТ 7796-
6
14
Шайба 10 ОТ
10 ОТ ОСТ 37.001.115-75
6
